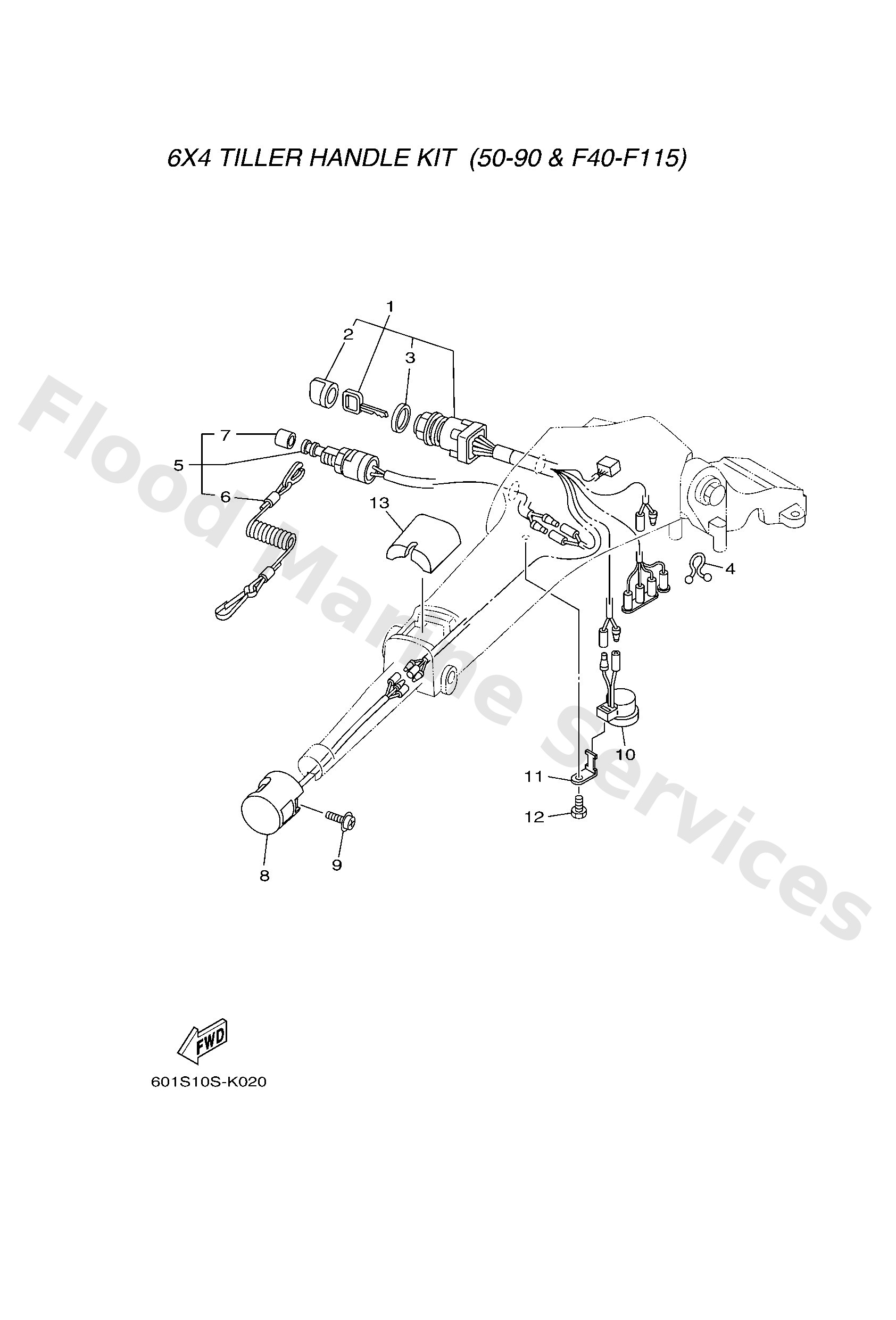

Diagram: BASE HANDLE ELECTRICAL

Diagram

Parts List

Main switch assembly
Diagram Reference: 1
Cap, key
Diagram Reference: 2
Cap
Diagram Reference: 3
Clamp
Diagram Reference: 4
Engine stop switch assembly
Diagram Reference: 5
Lanyard, stop switch
Diagram Reference: 6
Cap
Diagram Reference: 7
Trim & tilt switch assembly
Diagram Reference: 8
Screw, with washer(6h2)
Diagram Reference: 9
Buzzer
Diagram Reference: 10
Stay, buzzer
Diagram Reference: 11
Bolt(gj3)
Diagram Reference: 12
Cover
Diagram Reference: 13
