Diagram: BOTTOM COWLING

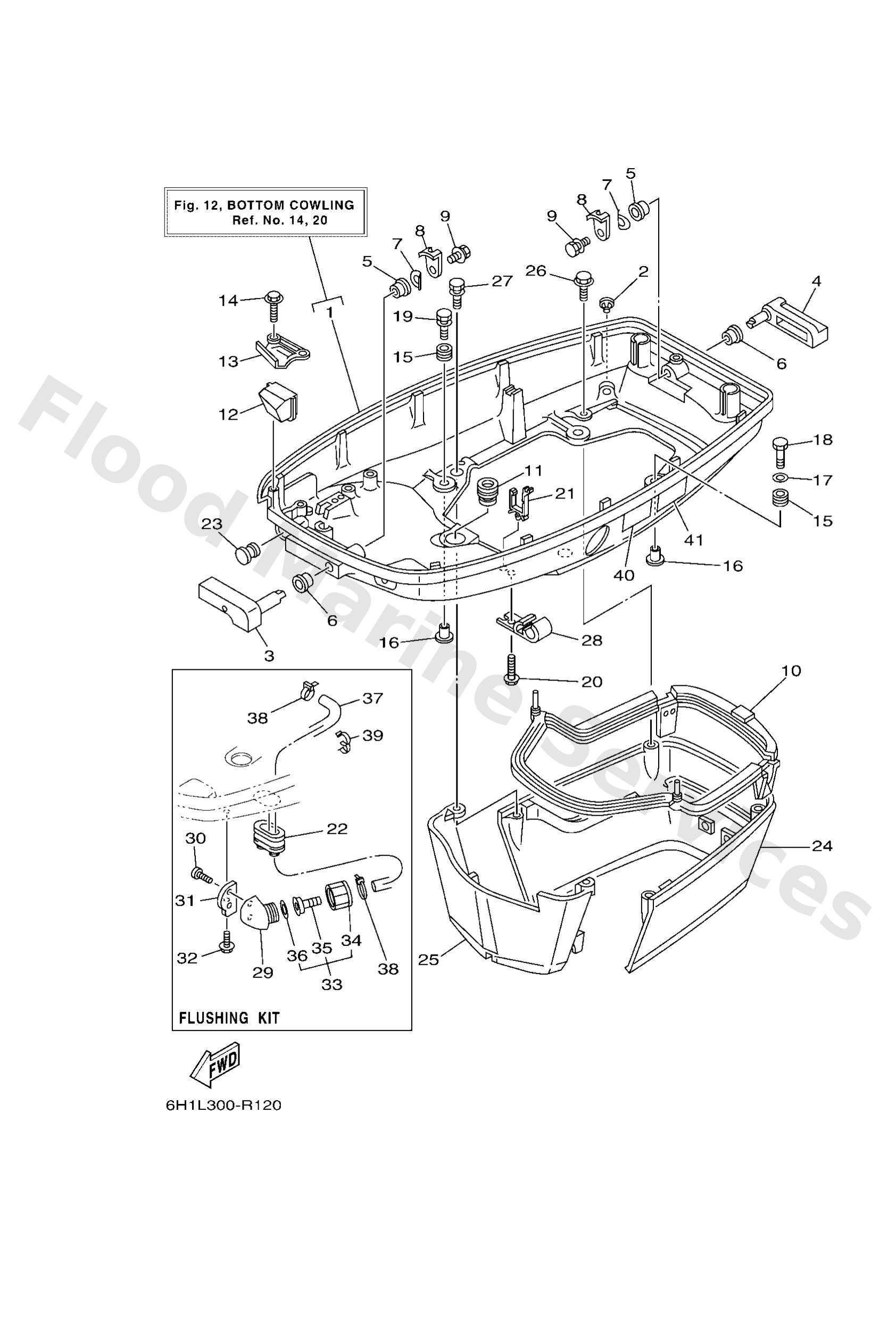

Diagram

Parts List

Bottom cowling assembly
Diagram Reference: 1
Nipple, hose
Diagram Reference: 2
Lever, clamp
Diagram Reference: 3
Lever, clamp
Diagram Reference: 4
Bushing (697)
Diagram Reference: 5
Bush
Diagram Reference: 6
Washer, wave 6264283200
Diagram Reference: 7
Lever, clamp 2
Diagram Reference: 8
Bolt, with washer
Diagram Reference: 9
Rubber seal 1
Diagram Reference: 10
Grommet
Diagram Reference: 11
Grommet
Diagram Reference: 12
Plate, fitting
Diagram Reference: 13
Bolt
Diagram Reference: 14
Grommet
Diagram Reference: 15
Collar (688)
Diagram Reference: 16
Washer, plate(663)
Diagram Reference: 17
Bolt(jf7)
Diagram Reference: 18
Bolt, With Washer
Diagram Reference: 19
Clamp (6h1)
Diagram Reference: 21
6H14272621 (FLUSHING KIT)
24
Diagram Reference: 22
Grommet
Diagram Reference: 23
Apron
Diagram Reference: 24
Apron
Diagram Reference: 25
9759506520 (FLUSHING KIT)
Bolt(7u8)
Diagram Reference: 32
Bolt, hexagon w/w deep recess
Diagram Reference: 27
Clamp, fuel pipe 2
Diagram Reference: 28
6DR1257200 (FLUSHING KIT)
Adapter
Diagram Reference: 29
9016706002 (FLUSHING KIT)
Screw, tapping
Diagram Reference: 30
6H11253500 (FLUSHING KIT)
Plate
Diagram Reference: 31
6R31258000 (FLUSHING KIT)
Joint assembly
Diagram Reference: 33
Joint, Hose 1
Diagram Reference: 34
Joint, hose 2
Diagram Reference: 35
Gasket, Hose Joint
Diagram Reference: 36
6H12431201 (FLUSHING KIT)
Pipe 2
Diagram Reference: 37
9046511M10 (FLUSHING KIT)
Clamp
Diagram Reference: 38
9046409M31 (FLUSHING KIT)
Clamp(6m7)
Diagram Reference: 39
Label, warning (general)
Diagram Reference: 40
Label, warning (general)
Diagram Reference: 41
