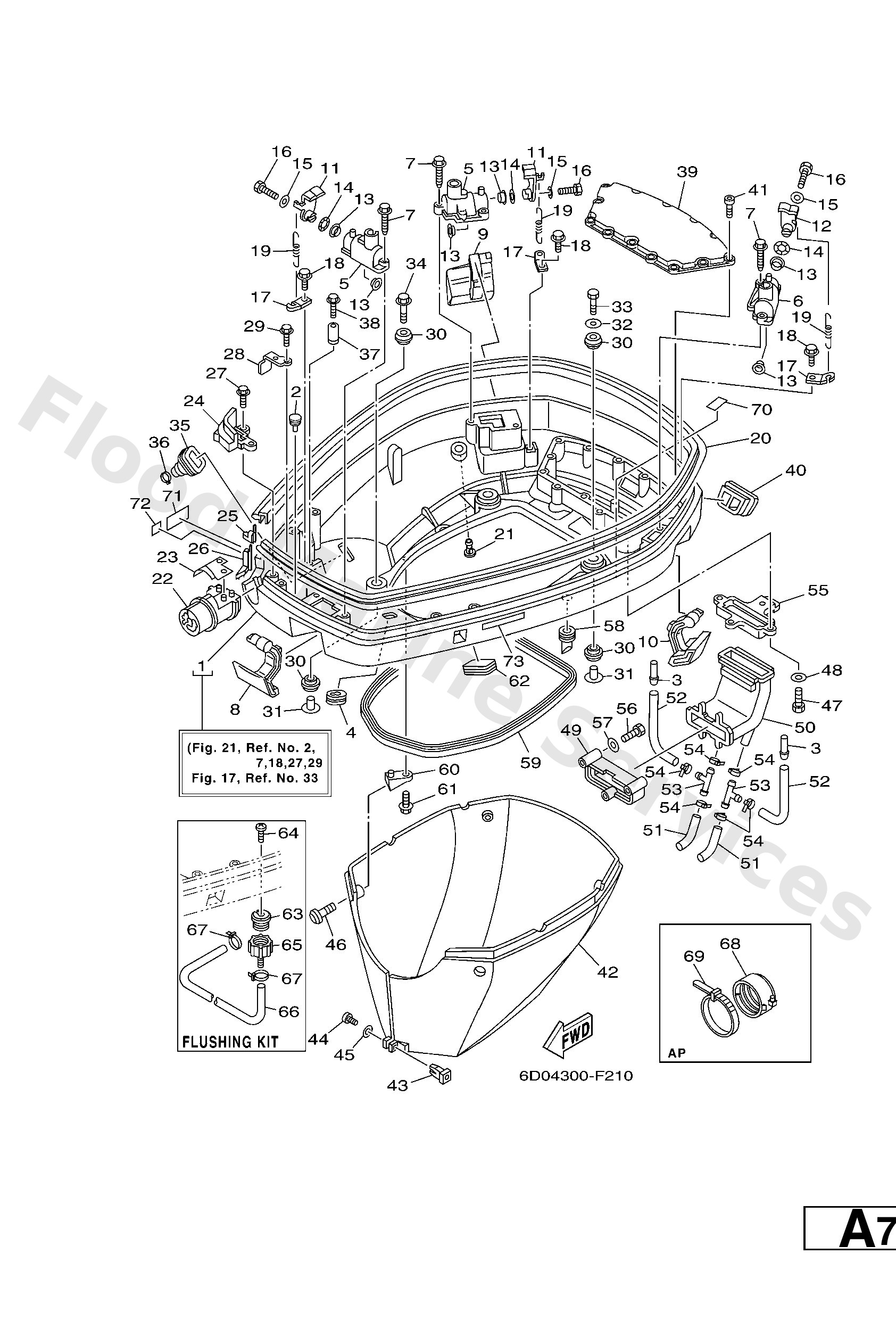

Diagram: BOTTOM COWLING

Diagram

Parts List

Bottom Cowling assembly
Diagram Reference: 1
Grommet
Diagram Reference: 2
Pipe, joint
Diagram Reference: 3
Grommet
Diagram Reference: 4
Plate, clamp
Diagram Reference: 5
Plate, clamp
Diagram Reference: 6
Bolt
Diagram Reference: 7
Lever, Clamp
Diagram Reference: 8
Lever, clamp
Diagram Reference: 9
Lever, clamp
Diagram Reference: 10
Lever, clamp
Diagram Reference: 11
Lever, clamp
Diagram Reference: 12
Bush(6l2)
Diagram Reference: 13
Washer, wave(6l2)
Diagram Reference: 14
Washer,plate (6k8)
Diagram Reference: 15
Bolt, hexagon deep recess
Diagram Reference: 16
Hook, spring
Diagram Reference: 17
Bolt
Diagram Reference: 18
Spring, tension
Diagram Reference: 19
Seal
Diagram Reference: 20
Nipple, Hose
Diagram Reference: 21
Grommet
Diagram Reference: 22
Gasket 1
Diagram Reference: 23
Plate, fitting
Diagram Reference: 24
Rubber, Seal 1
Diagram Reference: 25
Rubber, seal 2
Diagram Reference: 26
Bolt
Diagram Reference: 27
Plate, Fitting
Diagram Reference: 28
Grommet
Diagram Reference: 30
Coller (6e5)
Diagram Reference: 31
Washer, plate (6e5)
Diagram Reference: 32
Bolt(70w)
Diagram Reference: 33
Bolt, with washer
Diagram Reference: 34
Grommet
Diagram Reference: 35
9046511M10 (FLUSHING KIT)
Clamp
Diagram Reference: 67
Plate
Diagram Reference: 37
Bolt, flange(jk3)
Diagram Reference: 38
Cover, bottom
Diagram Reference: 39
Rubber, seal 3
Diagram Reference: 40
Bolt, hexagon socket head
Diagram Reference: 41
Apron
Diagram Reference: 42
Stay, clamp
Diagram Reference: 43
Screw, with washer(61b)
Diagram Reference: 44
Washer, plain (646)
Diagram Reference: 45
Bolt,hex. socket button
Diagram Reference: 46
Bolt(7u8)
Diagram Reference: 47
Washer, plain (646)
Diagram Reference: 48
Joint, hose 1
Diagram Reference: 49
Hose 1
Diagram Reference: 50
Hose 3
Diagram Reference: 51
Hose 5
Diagram Reference: 52
Pipe, joint 3
Diagram Reference: 53
Apron
Diagram Reference: 55
-
Diagram Reference: 56
Washer, plain (663)
Diagram Reference: 57
Rubber, seal 2
Diagram Reference: 58
Rubber seal 1
Diagram Reference: 59
Stay, Apron 1
Diagram Reference: 60
Bolt, flange deep recess
Diagram Reference: 61
Grommet
Diagram Reference: 62
6R31257200 (FLUSHING KIT)
Adapter
Diagram Reference: 63
9016905M00 (FLUSHING KIT)
Screw truss head tapping
Diagram Reference: 64
6R31258000 (FLUSHING KIT)
Joint assembly
Diagram Reference: 65
9044511M36 (FLUSHING KIT)
Hose (l700)
Diagram Reference: 66
68F4275300 (AP)
Fastner
Diagram Reference: 68
9046420258 (AP)
Clamp
Diagram Reference: 69
Mark 1
Diagram Reference: 70
Label, Caution
Diagram Reference: 71
-
Diagram Reference: 72
Plate, Mark
Diagram Reference: 73
