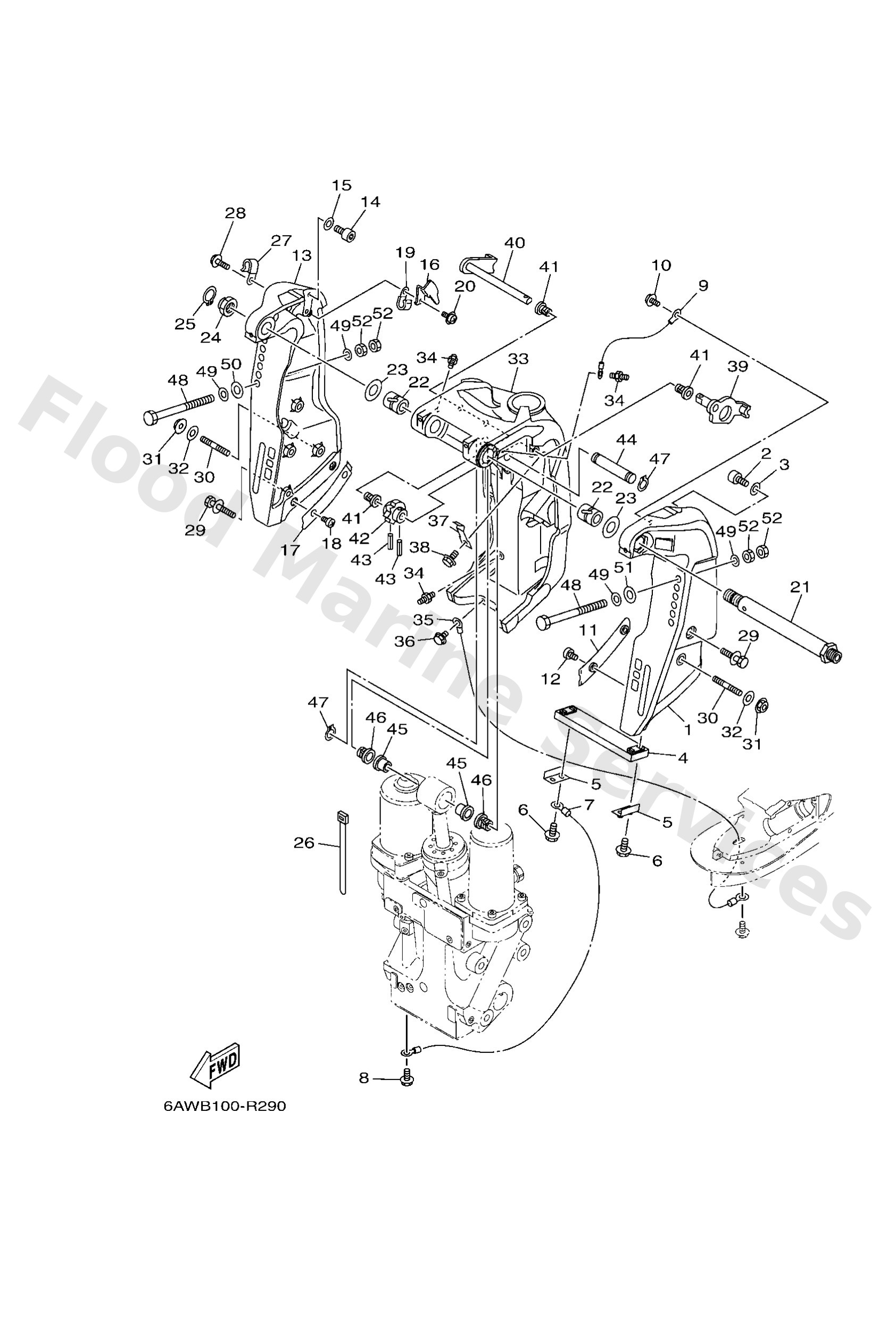

Diagram: BRACKET 1

Diagram

Parts List

Bracket, clamp 1
Diagram Reference: 1
Bolt,socket
Diagram Reference: 2
Washer, plate
Diagram Reference: 3
Anode
Diagram Reference: 4
Plate
Diagram Reference: 5
Bolt, hexagon w/w deep recess
Diagram Reference: 6
Wire, lead
Diagram Reference: 7
Bolt, hexagon w/w deep recess
Diagram Reference: 8
Screw, with washer(6h3)
Diagram Reference: 10
Washer, friction
Diagram Reference: 11
Screw pan head
Diagram Reference: 12
Bracket, clamp 2
Diagram Reference: 13
Plate, clamp bracket
Diagram Reference: 16
Washer,friction
Diagram Reference: 17
Clamp
Diagram Reference: 19
Bolt, clamp bracket
Diagram Reference: 21
Bush
Diagram Reference: 22
Washer, plate
Diagram Reference: 23
Nut, self-locking
Diagram Reference: 24
Circlip
Diagram Reference: 25
Clamp
Diagram Reference: 26
Bolt(gj3)
Diagram Reference: 28
Bolt, with washer
Diagram Reference: 29
Bolt, stud
Diagram Reference: 30
Nut, nylon (6e5)
Diagram Reference: 31
Washer, plate
Diagram Reference: 32
Bracket, swivel 1
Diagram Reference: 33
Nipple, grease(6a1)
Diagram Reference: 34
Wire, lead 5
Diagram Reference: 35
Spring
Diagram Reference: 37
Lever, tilt stop 1
Diagram Reference: 39
Lever, tilt stop 2
Diagram Reference: 40
Bushing (688)
Diagram Reference: 41
Collar, distance
Diagram Reference: 42
Pin, spring (6h4)
Diagram Reference: 43
Pin, upper shock mount
Diagram Reference: 44
Bush(6e5)
Diagram Reference: 45
Bushing (6e5)
Diagram Reference: 46
Circlip (6f2)
Diagram Reference: 47
Bolt (150mm)
Diagram Reference: 48
Washer, plate
Diagram Reference: 49
Washe, plate(663)
Diagram Reference: 50
Washer, plate (663)
Diagram Reference: 51
Nut (707)
Diagram Reference: 52
