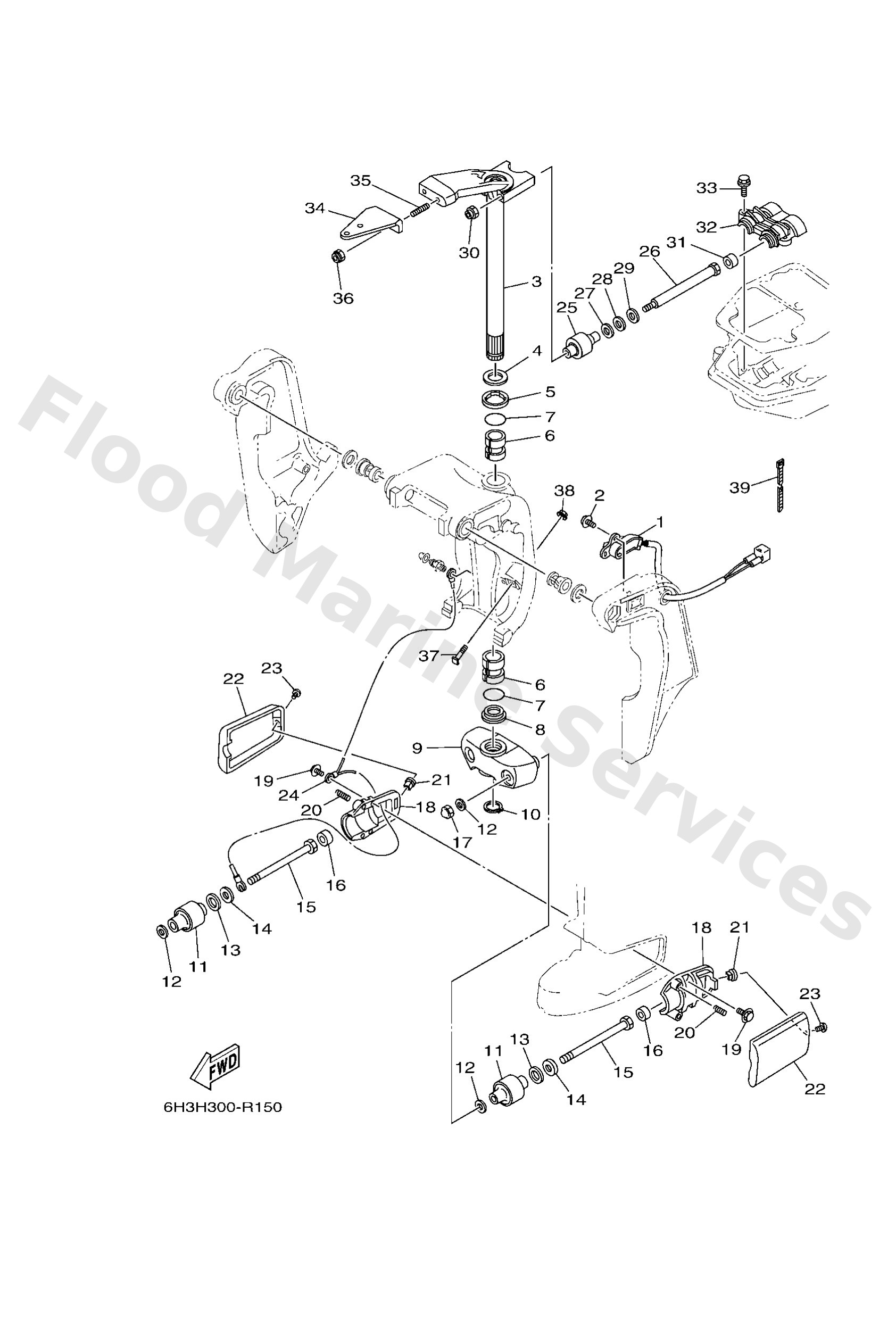

Diagram: BRACKET 2

Diagram

Parts List

Trim sender
Diagram Reference: 1
Screw, with washer(6h2)
Diagram Reference: 2
Steering bracket assembly
Diagram Reference: 3
Washer, plate(6h1)
Diagram Reference: 4
Bush(6h0)
Diagram Reference: 5
Bush(6h0)
Diagram Reference: 6
O-ring(6h1)
Diagram Reference: 7
Bush(6j8)
Diagram Reference: 8
Housing, lower mount rubber 1
Diagram Reference: 9
Circlip (688)
Diagram Reference: 10
Mount damper, lower side
Diagram Reference: 11
Washer, plate (679)
Diagram Reference: 12
Washer, plate (663)
Diagram Reference: 13
Washer, plate (663)
Diagram Reference: 14
Bolt (6h3)
Diagram Reference: 15
Damper, lower mount rubber
Diagram Reference: 16
Nut crown(663)
Diagram Reference: 17
Housing, lower mount rubber
Diagram Reference: 18
Bolt, with washer
Diagram Reference: 19
Spring, compression(64j)
Diagram Reference: 20
Nut(663)
Diagram Reference: 21
Cover, lower mount
Diagram Reference: 22
Screw, pan head(6b0)
Diagram Reference: 23
Wire, lead 2
Diagram Reference: 24
Mount damper, upper side
Diagram Reference: 25
Bolt
Diagram Reference: 26
Washer, plate (688)
Diagram Reference: 27
Washer, plate (688)
Diagram Reference: 28
Washer, plate (688)
Diagram Reference: 29
Nut, self-locking
Diagram Reference: 30
Cover, upper mount
Diagram Reference: 32
Bolt(70w)
Diagram Reference: 33
6H34851152 (STEERING GUIDE)
Hook, steering
Diagram Reference: 34
Bolt, stud
Diagram Reference: 35
Bolt, thrust receiver
Diagram Reference: 37
Nut, nylon (6j8)
Diagram Reference: 38
Clamp
Diagram Reference: 39
