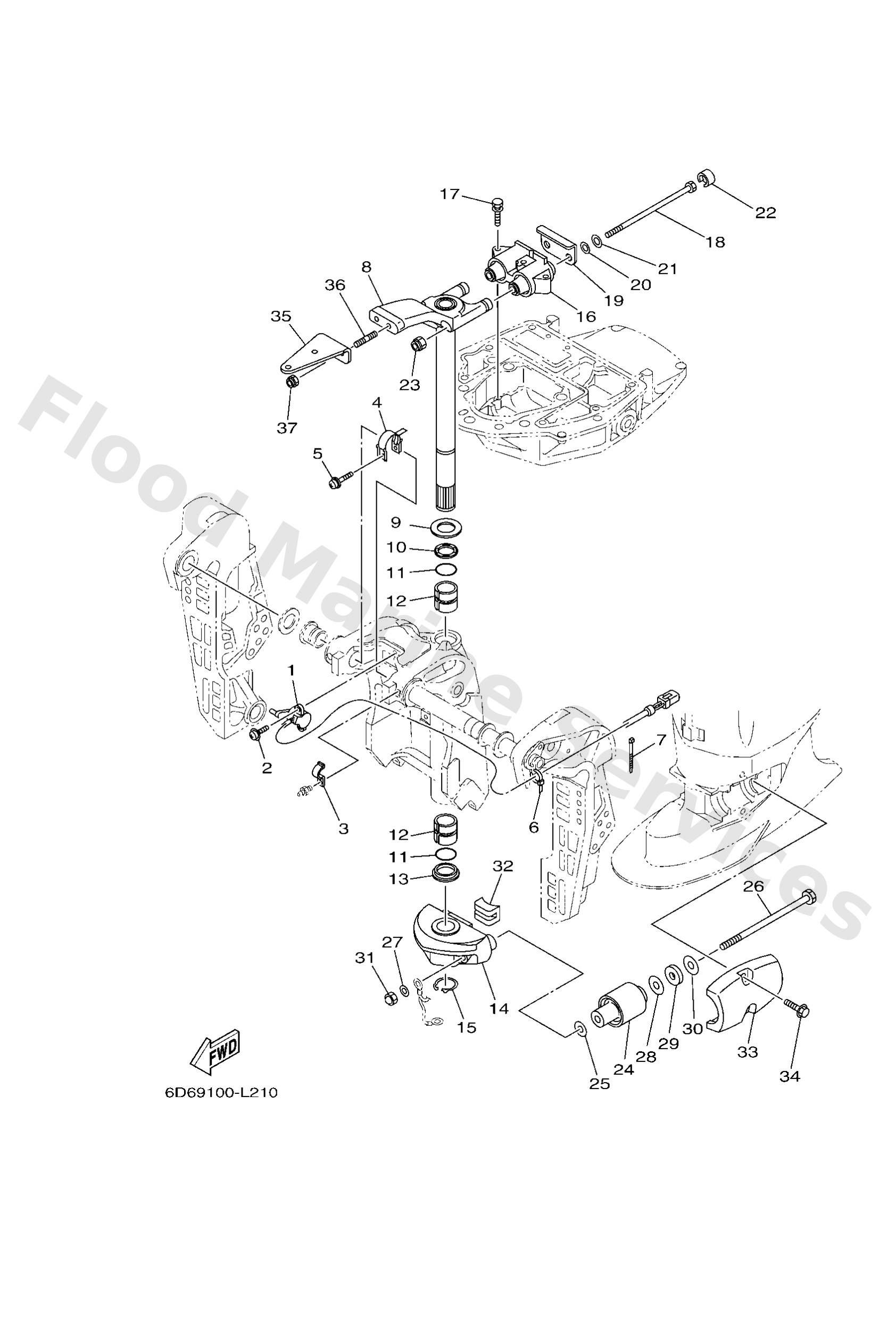

Diagram: BRACKET 2

Diagram

Parts List

Trim sender
Diagram Reference: 1
Screw, with washer(6h2)
Diagram Reference: 2
Clamp(61u)
Diagram Reference: 3
Cam, trim sender
Diagram Reference: 4
Screw, with washer
Diagram Reference: 5
Clamp
Diagram Reference: 6
Steering bracket assembly
Diagram Reference: 8
Washer, plate(6h1)
Diagram Reference: 9
Bush(6h0)
Diagram Reference: 10
O-ring(6h1)
Diagram Reference: 11
Bush(6h0)
Diagram Reference: 12
Bush(6j8)
Diagram Reference: 13
Housing, lower mount rubber
Diagram Reference: 14
Circlip (688)
Diagram Reference: 15
Mount damper, upper side
Diagram Reference: 16
Bolt, with washer
Diagram Reference: 17
Bolt
Diagram Reference: 18
Plate
Diagram Reference: 19
Washer, plate (679)
Diagram Reference: 20
Washer, plate(6e5)
Diagram Reference: 21
Damper, upper mount rubber
Diagram Reference: 22
Nut, nylon (6f2)
Diagram Reference: 23
Mount damper, lower side
Diagram Reference: 24
Washer, plate (688)
Diagram Reference: 25
Bolt
Diagram Reference: 26
Washer, plate(61x)
Diagram Reference: 28
Washer, plate (663)
Diagram Reference: 29
Washer, plate (663)
Diagram Reference: 30
Nut crown(663)
Diagram Reference: 31
Damper, lower mount rubber
Diagram Reference: 32
Cover, lower mount
Diagram Reference: 33
Bolt, with washer
Diagram Reference: 34
Hook, steering
Diagram Reference: 35
Bolt, stud
Diagram Reference: 36
Nut, self-locking
Diagram Reference: 37
