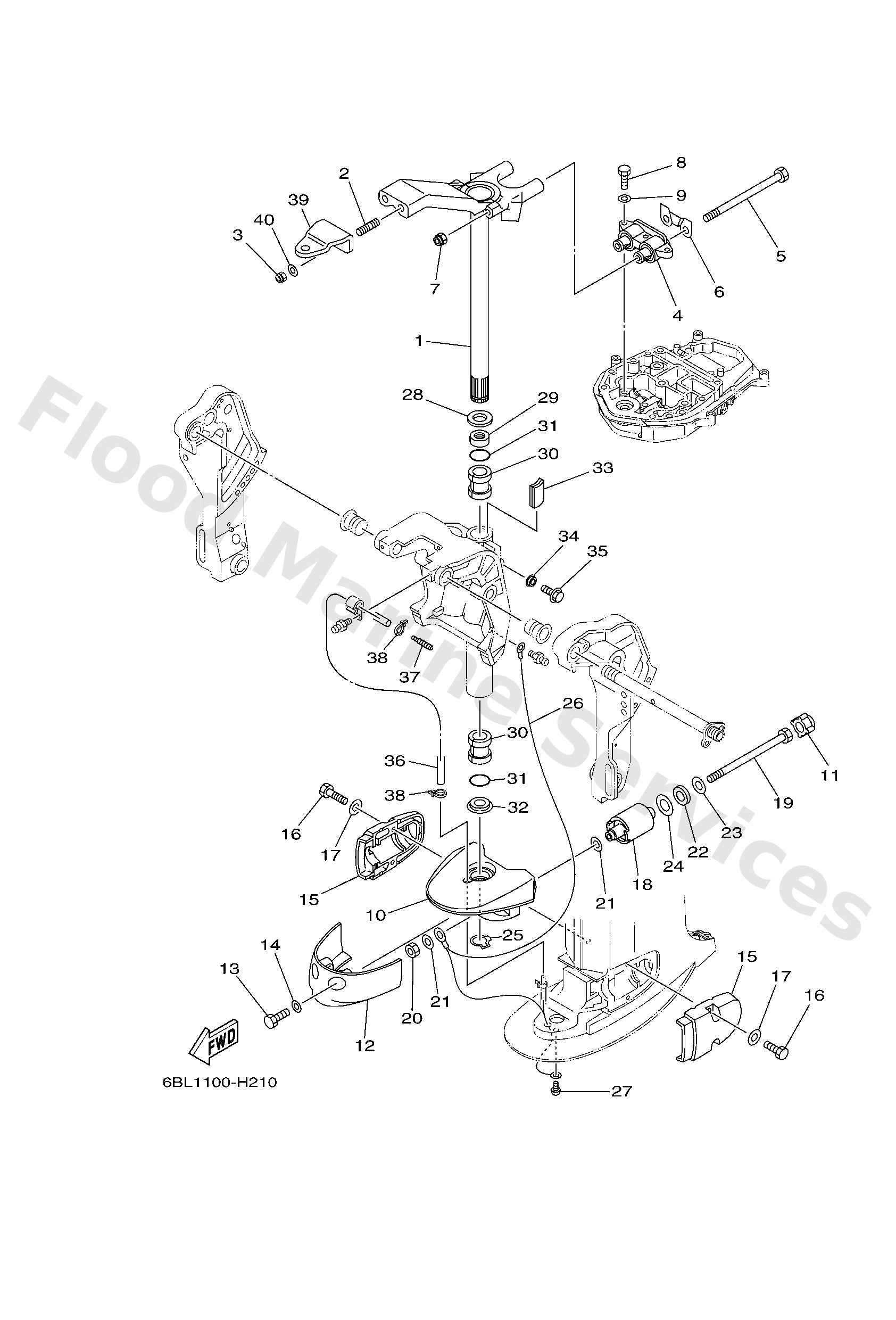

Diagram: BRACKET 2

Diagram

Parts List

Steering Bracket assembly
Diagram Reference: 1
Bolt, stud
Diagram Reference: 2
Nut, self-locking
Diagram Reference: 3
Mount damper, upper side
Diagram Reference: 4
Bolt
Diagram Reference: 5
Plate
Diagram Reference: 6
Nut, self-locking
Diagram Reference: 7
Bolt, hexagon (fj1)
Diagram Reference: 8
Washer, plain (663)
Diagram Reference: 9
Housing, lower mount rubber
Diagram Reference: 10
Damper, lower mount rubber
Diagram Reference: 11
Cover, lower mount
Diagram Reference: 12
Bolt, hexagon
Diagram Reference: 13
Housing, lower mount rubber 2
Diagram Reference: 15
68U445551194 (L(20.8"))
Mount damper, lower side
Diagram Reference: 18
Bolt
Diagram Reference: 19
Nut(6t4)
Diagram Reference: 20
Washer, plate (679)
Diagram Reference: 21
Washer plate (663)
Diagram Reference: 22
Washer, plate (663)
Diagram Reference: 23
Washer, plate
Diagram Reference: 24
Circlip (688)
Diagram Reference: 25
Wire, lead 2
Diagram Reference: 26
Screw, pan head(6a3)
Diagram Reference: 27
Washer, plate(6h1)
Diagram Reference: 28
Bush(6h0)
Diagram Reference: 29
Bush(6h0)
Diagram Reference: 30
O-ring(6h1)
Diagram Reference: 31
Bush(6j8)
Diagram Reference: 32
Plate, friction
Diagram Reference: 33
Seal, damper
Diagram Reference: 34
Bolt (689)
Diagram Reference: 35
Hose (l1160)
Diagram Reference: 36
End, nipple
Diagram Reference: 37
Clamp
Diagram Reference: 38
Hook, steering
Diagram Reference: 39
Washer, plate
Diagram Reference: 40
