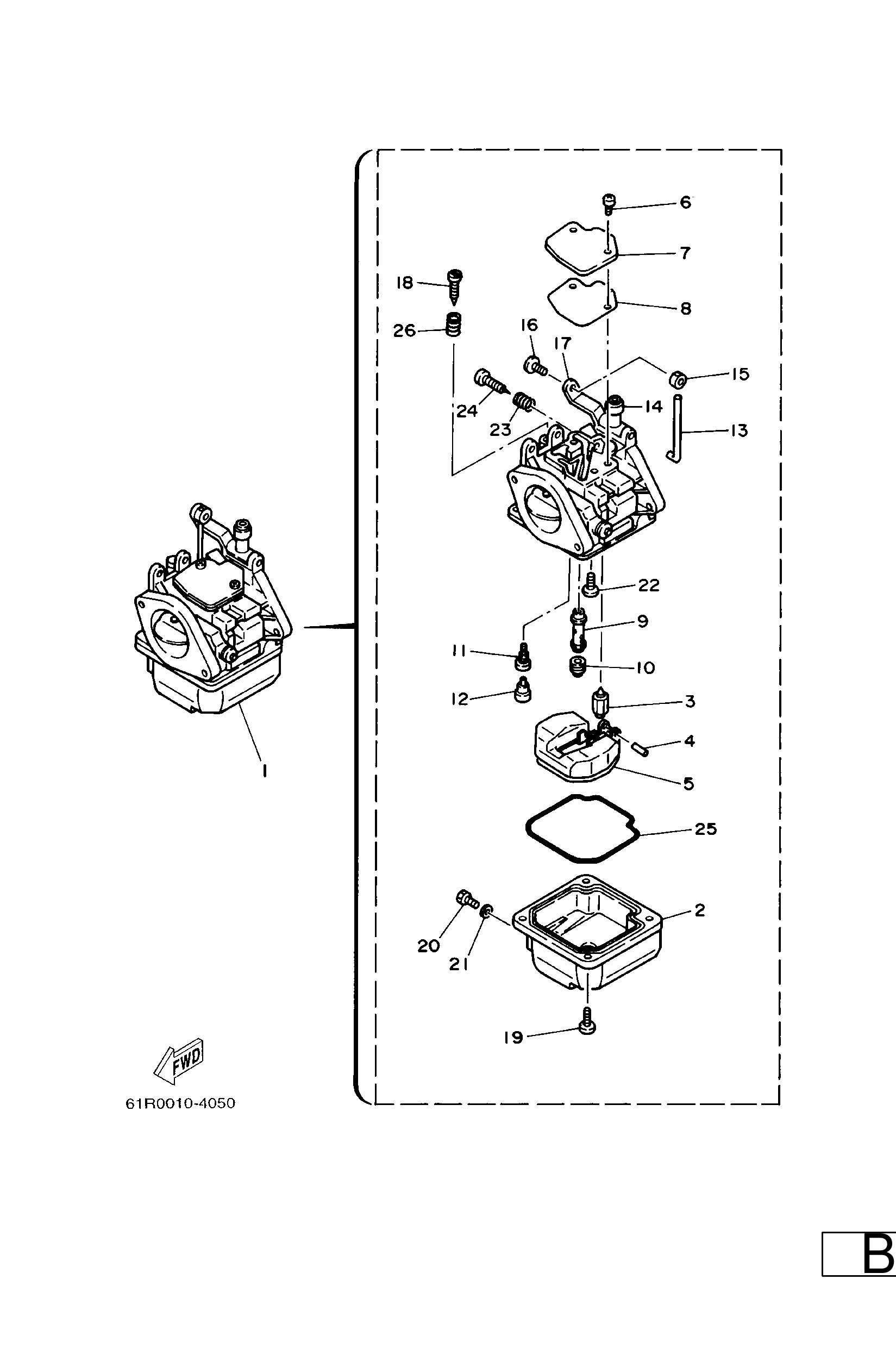

Diagram: CARBURETOR

Diagram

Parts List

Carburetor assembly 1
Diagram Reference: 1
Carburetor assembly 1
Diagram Reference: 1
Body, float chamber
Diagram Reference: 2
Valve, needle
Diagram Reference: 3
Pin, float
Diagram Reference: 4
Float
Diagram Reference: 5
Screw, pan head (e56)
Diagram Reference: 6
Cover, mixing
Diagram Reference: 7
Gasket
Diagram Reference: 8
Nozzle, main
Diagram Reference: 9
Nozzle, main
Diagram Reference: 9
Jet, main (#135)
Diagram Reference: 10
Jet, pilot (# 68)
Diagram Reference: 11
Plug
Diagram Reference: 12
Rod2
Diagram Reference: 13
Bushing
Diagram Reference: 14
End, throttle lever (carb)
Diagram Reference: 15
Screw
Diagram Reference: 16
Sheave Shaft, Accel. Link
Diagram Reference: 17
Screw, throttle
Diagram Reference: 18
Screw, pan head (686)
Diagram Reference: 19
Screw, drain
Diagram Reference: 20
Gasket
Diagram Reference: 21
Screw, bind(6l2)
Diagram Reference: 22
Spring, pilot adjusting
Diagram Reference: 23
Screw, air adjusting
Diagram Reference: 24
Gasket, float chamber
Diagram Reference: 25
Spring, pilot adjusting
Diagram Reference: 26
