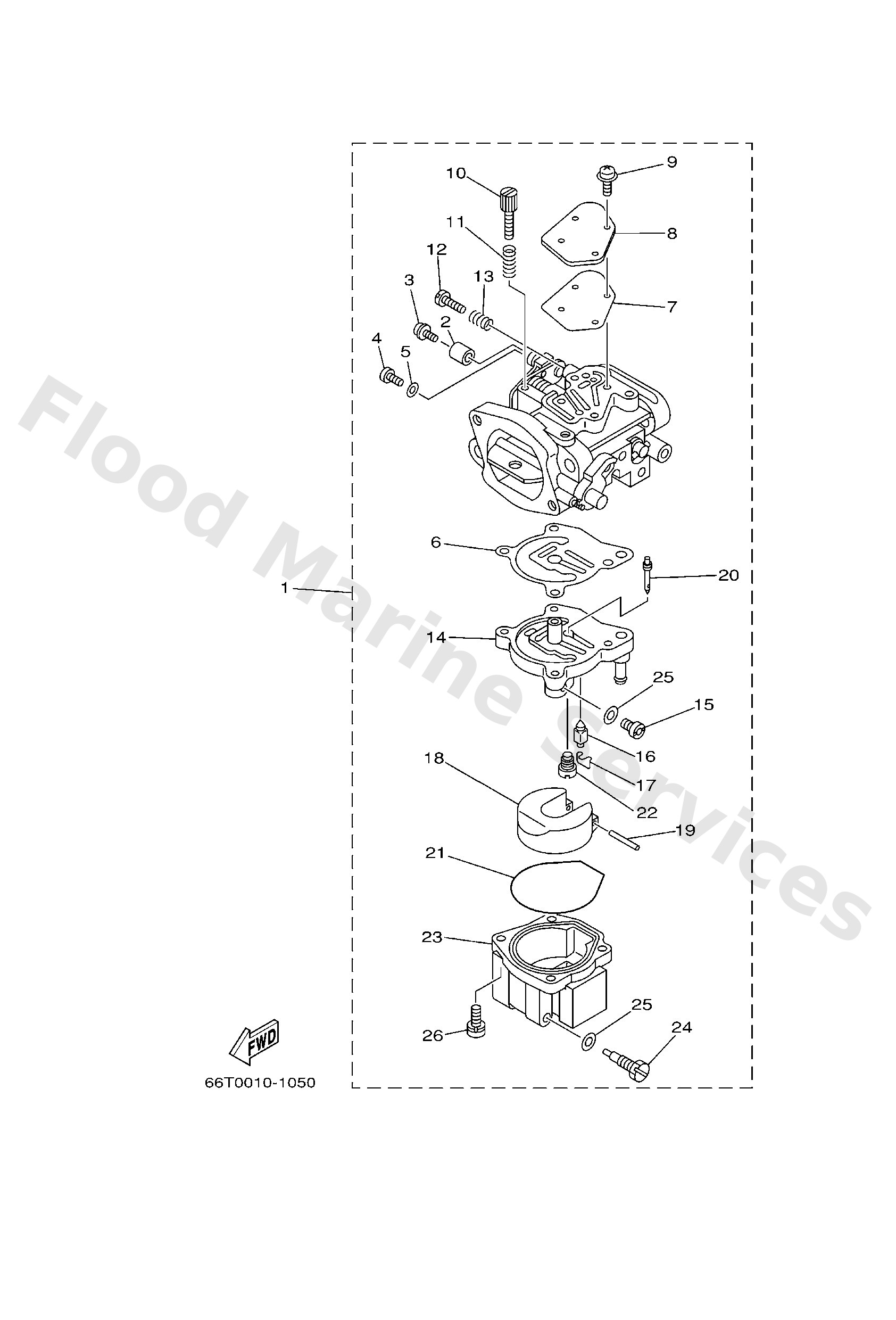

Diagram: CARBURETOR

Diagram

Parts List

Carburetor assembly 1
Diagram Reference: 1
Collar
Diagram Reference: 2
Stopper
Diagram Reference: 3
Screw
Diagram Reference: 4
Washer, plain (646)
Diagram Reference: 5
Gasket, float chamber
Diagram Reference: 6
Gasket
Diagram Reference: 7
Plate
Diagram Reference: 8
Screw, pan head (686)
Diagram Reference: 9
Screw, stop
Diagram Reference: 10
Spring, throttle
Diagram Reference: 11
Screw, air adjusting
Diagram Reference: 12
Spring, air adjusting
Diagram Reference: 13
Spacer assembly (#38)
Diagram Reference: 14
Jet, main (#170)
Diagram Reference: 15
Valve, needle
Diagram Reference: 16
Clip
Diagram Reference: 17
Float
Diagram Reference: 18
Pin, float
Diagram Reference: 19
Jet, air slow (#70)
Diagram Reference: 20
Gasket, float chamber
Diagram Reference: 21
Plug
Diagram Reference: 22
Body, float chamber
Diagram Reference: 23
Plug, drain
Diagram Reference: 24
Gasket
Diagram Reference: 25
Screw, panhead (a93)
Diagram Reference: 26
