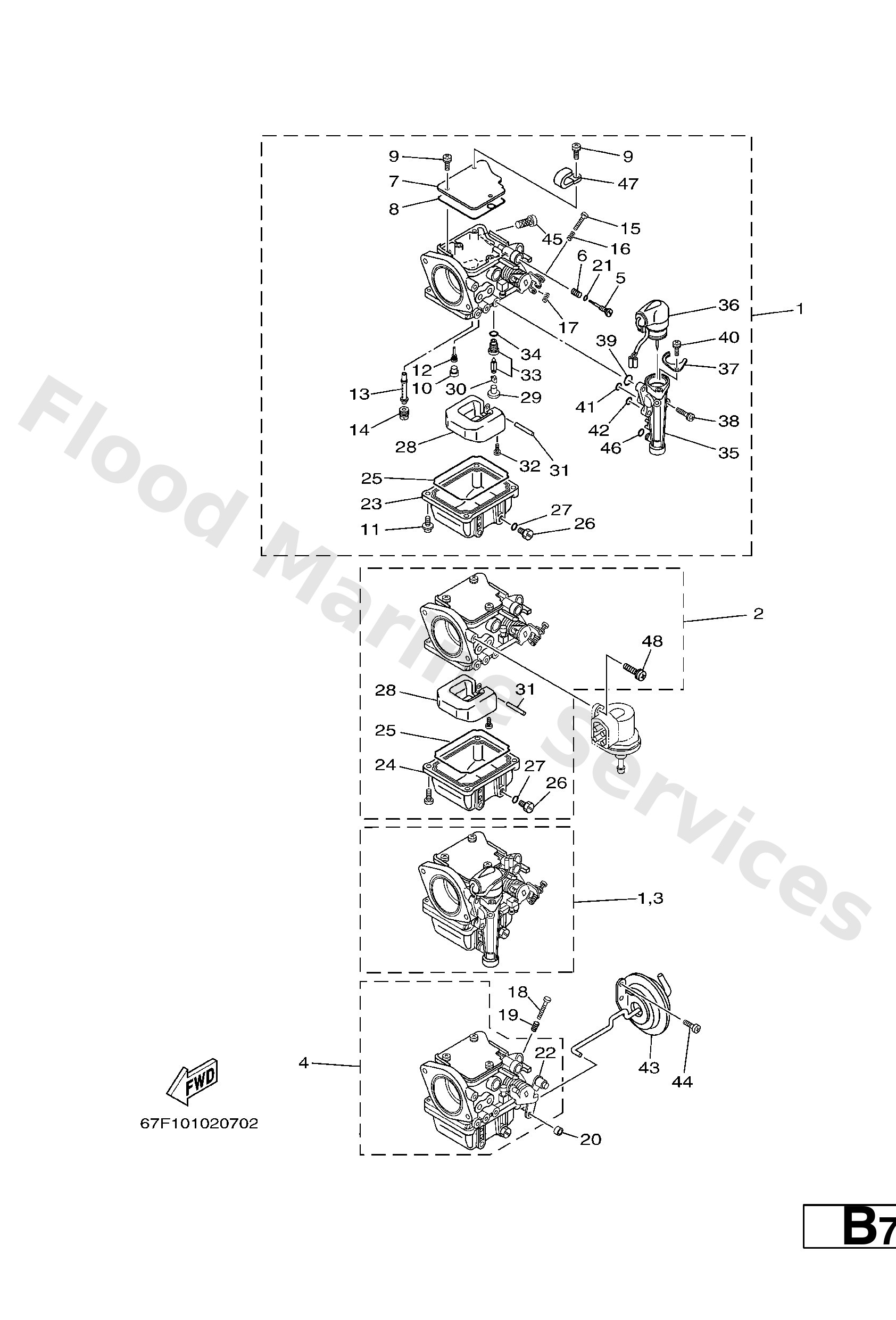

Diagram: CARBURETOR 1

Diagram

Parts List

67G−14901−30 (FOR STD−#1,3)
Carburetor assembly 1
Diagram Reference: 1
Carburetor assembly 1
Diagram Reference: 1
67G−14901−50 (FOR SAV−#1,3)
Carburetor assembly 1
Diagram Reference: 1
Carburetor assembly 2
Diagram Reference: 2
67G−14902−30 (FOR STD−#2)
Carburetor assembly 2
Diagram Reference: 2
67G−14902−50 (FOR SAV−#2)
Carburetor assembly 2
Diagram Reference: 2
Carburetor assembly 3
Diagram Reference: 3
Carburetor assembly 4
Diagram Reference: 4
67G−14904−30 (FOR STD−#4)
Carburetor assembly 4
Diagram Reference: 4
67G−14904−50 (FOR SAV−#4)
Carburetor assembly 4
Diagram Reference: 4
67F−14923−00 (FOR STD)
Screw, pilot
Diagram Reference: 5
67F−14923−10 (FOR SAV)
Screw, Pilot
Diagram Reference: 5
Spring
Diagram Reference: 6
Plate
Diagram Reference: 7
Gasket
Diagram Reference: 8
Screw, pan head (e56)
Diagram Reference: 9
Rubber cap
Diagram Reference: 10
Screw, pan head(ga5)
Diagram Reference: 11
Jet (#42)
Diagram Reference: 12
Jet (#45)
Diagram Reference: 12
Jet, Needle
Diagram Reference: 13
Jet, needle
Diagram Reference: 13
Jet, main (#125)
Diagram Reference: 14
67G−14943−80 (FOR STD)
Jet, main (#112)
Diagram Reference: 14
67G−14943−29 (FOR SAV)
Jet, Main (#110)
Diagram Reference: 14
67F−14567−00 (#1,2,3)
Screw
Diagram Reference: 15
67F−14555−00 (#1,2,3)
Spring
Diagram Reference: 16
67F−14556−00 (#1,2,3)
Spring
Diagram Reference: 17
Screw, stop
Diagram Reference: 18
Spring coil(663)(carb)
Diagram Reference: 19
Bush
Diagram Reference: 20
O-ring
Diagram Reference: 21
Collar
Diagram Reference: 22
Body, float chamber
Diagram Reference: 23
Body, float chamber
Diagram Reference: 24
Gasket, float chamber
Diagram Reference: 25
Screw, drain
Diagram Reference: 26
O-ring (371)
Diagram Reference: 27
Float
Diagram Reference: 28
Pin, valve
Diagram Reference: 29
Clip
Diagram Reference: 30
Pin, float arm
Diagram Reference: 31
Screw, pan head (713)
Diagram Reference: 32
Needle valve assembly
Diagram Reference: 33
O-ring (371)
Diagram Reference: 34
Body, starter
Diagram Reference: 35
Prime starter assembly
Diagram Reference: 36
Plate, starter lever
Diagram Reference: 37
Screw
Diagram Reference: 38
O-ring
Diagram Reference: 39
Screw
Diagram Reference: 40
O-ring
Diagram Reference: 41
O-ring
Diagram Reference: 42
Diaphragm assembly 2
Diagram Reference: 43
Screw, pan head
Diagram Reference: 44
Element, filter
Diagram Reference: 45
O-ring
Diagram Reference: 46
Plate
Diagram Reference: 47
