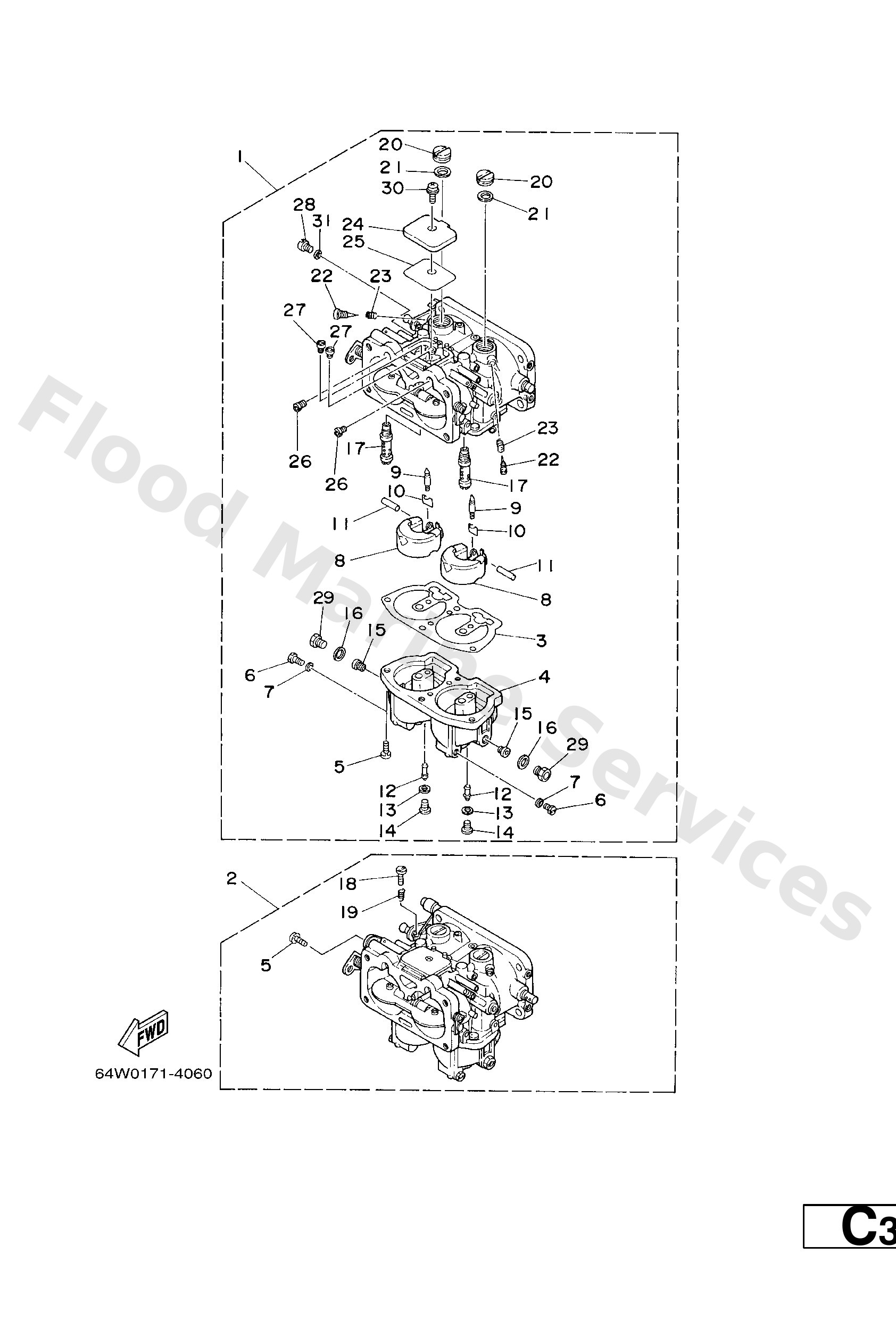

Diagram: CARBURETOR 2

Diagram

Parts List

Carburetor assembly 1 (61u-03)
Diagram Reference: 1
Carburetor assembly 2
Diagram Reference: 2
Gasket, float chamber
Diagram Reference: 3
Body, float chamber
Diagram Reference: 4
Screw, pan head
Diagram Reference: 5
Screw, drain
Diagram Reference: 6
Gasket, drin screw
Diagram Reference: 7
Float
Diagram Reference: 8
Valve, needle
Diagram Reference: 9
Clip
Diagram Reference: 10
Pin, float
Diagram Reference: 11
Jet, air slow
Diagram Reference: 12
Gasket
Diagram Reference: 13
Valve, drain
Diagram Reference: 14
Jet, main (#174)
Diagram Reference: 15
Gasket
Diagram Reference: 16
Nozzle, main
Diagram Reference: 17
Screw, throttle
Diagram Reference: 18
Spring, throttle
Diagram Reference: 19
Plug
Diagram Reference: 20
Gasket
Diagram Reference: 21
Screw, air adjusting
Diagram Reference: 22
Spring, air adjusting
Diagram Reference: 23
Plate
Diagram Reference: 24
Gasket
Diagram Reference: 25
Jet, slow air (#60)
Diagram Reference: 26
Jet, main air (#270)
Diagram Reference: 27
Screw, flat head
Diagram Reference: 28
Screw, drain
Diagram Reference: 29
Screw, with washer
Diagram Reference: 30
Gasket, drin screw
Diagram Reference: 31
