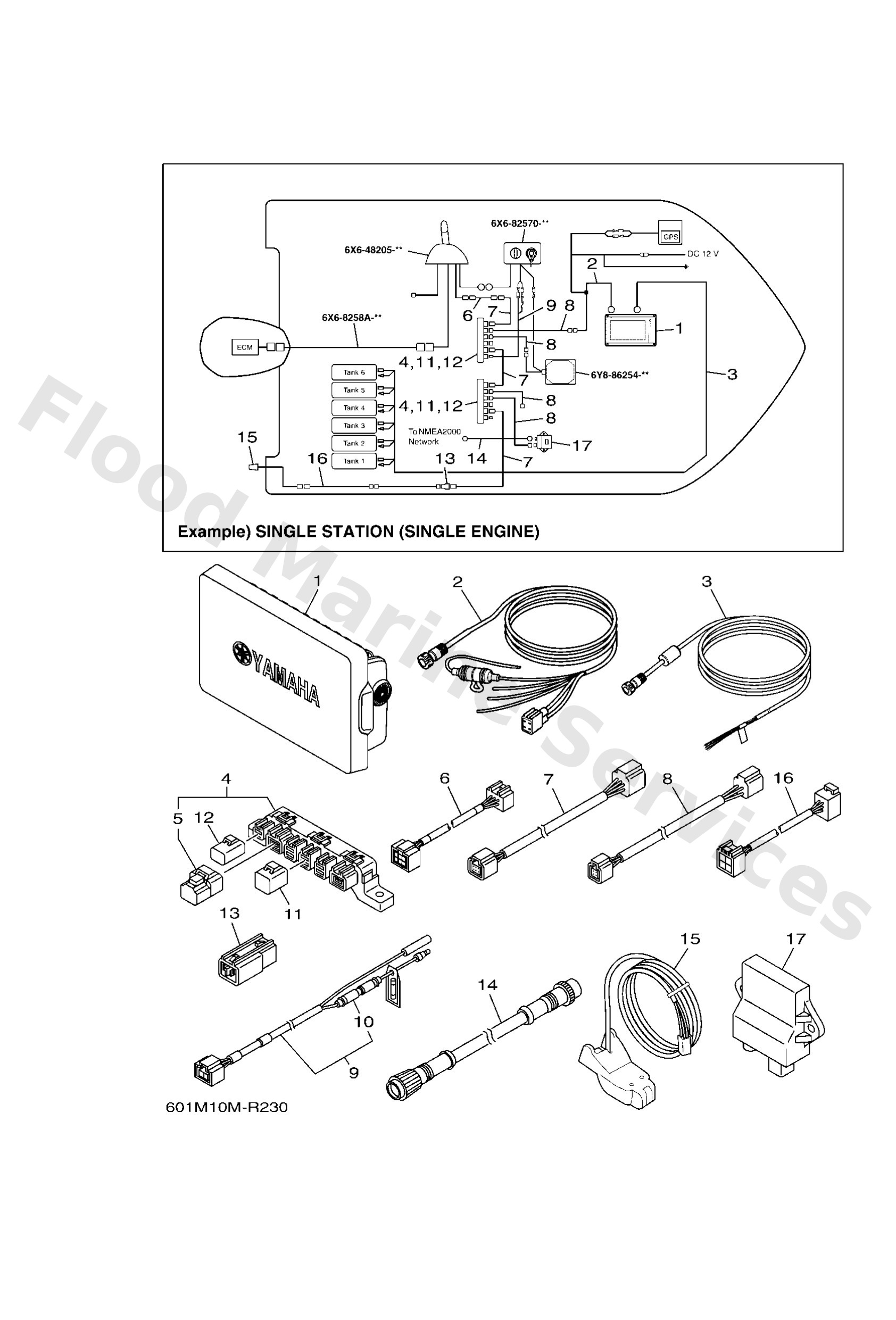

Diagram: CL7 DISPLAY 2

Diagram

Parts List

6YD8371010 (REFER TO FIG.22)
Cl7 Display
Diagram Reference: 1
6YD8371000 (REFER TO FIG.22)
Cl7 Display
Diagram Reference: 1
Wire, lead
Diagram Reference: 2
Wire, lead
Diagram Reference: 3
6Y88192001 (UR)
Multi-hub
Diagram Reference: 4
End of line resister
Diagram Reference: 5
Wire, lead
Diagram Reference: 6
6Y88255311 (UR)
Main bus wire 4.6m (15ft)
Diagram Reference: 7
6Y88255301 (UR)
Main bus wire 0.3m-1ft
Diagram Reference: 7
6Y88255321 (UR)
Main bus wire 6.1m (20ft)
Diagram Reference: 7
6Y88255331 (UR)
Main bus wire 7.6m (25ft)
Diagram Reference: 7
6Y88255341 (UR)
Main bus wire 9.1m (30ft)
Diagram Reference: 7
6Y88255350 (UR)
Main bus wire 3.0m-10ft
Diagram Reference: 7
6Y88252101 (UR)
1ft pigtail bus
Diagram Reference: 8
6Y88252111 (UR)
Pigtail bus wire 0.6m-2ft
Diagram Reference: 8
6Y88252121 (UR)
Pigtail bus wire 0.9m-3ft
Diagram Reference: 8
6Y88252131 (UR)
Pigtail bus wire 1.8m-6ft
Diagram Reference: 8
6Y88252141 (UR)
9ft pigtail bus
Diagram Reference: 8
6Y88252151 (UR)
Pigtail bus wire 3.6m-12ft
Diagram Reference: 8
8ft power wire
Diagram Reference: 9
Fuse (10a)
Diagram Reference: 10
6Y88258211 (UR)
White cap 1 (4pin)
Diagram Reference: 11
6Y88258201 (UR)
Red cap 1 (2pin)
Diagram Reference: 12
Single-hub
Diagram Reference: 13
Wire, lead
Diagram Reference: 14
Sensor assembly
Diagram Reference: 15
6Y98355360 (FOR SENSOR ASSY)
Wire, lead
Diagram Reference: 16
Gateway
Diagram Reference: 17
