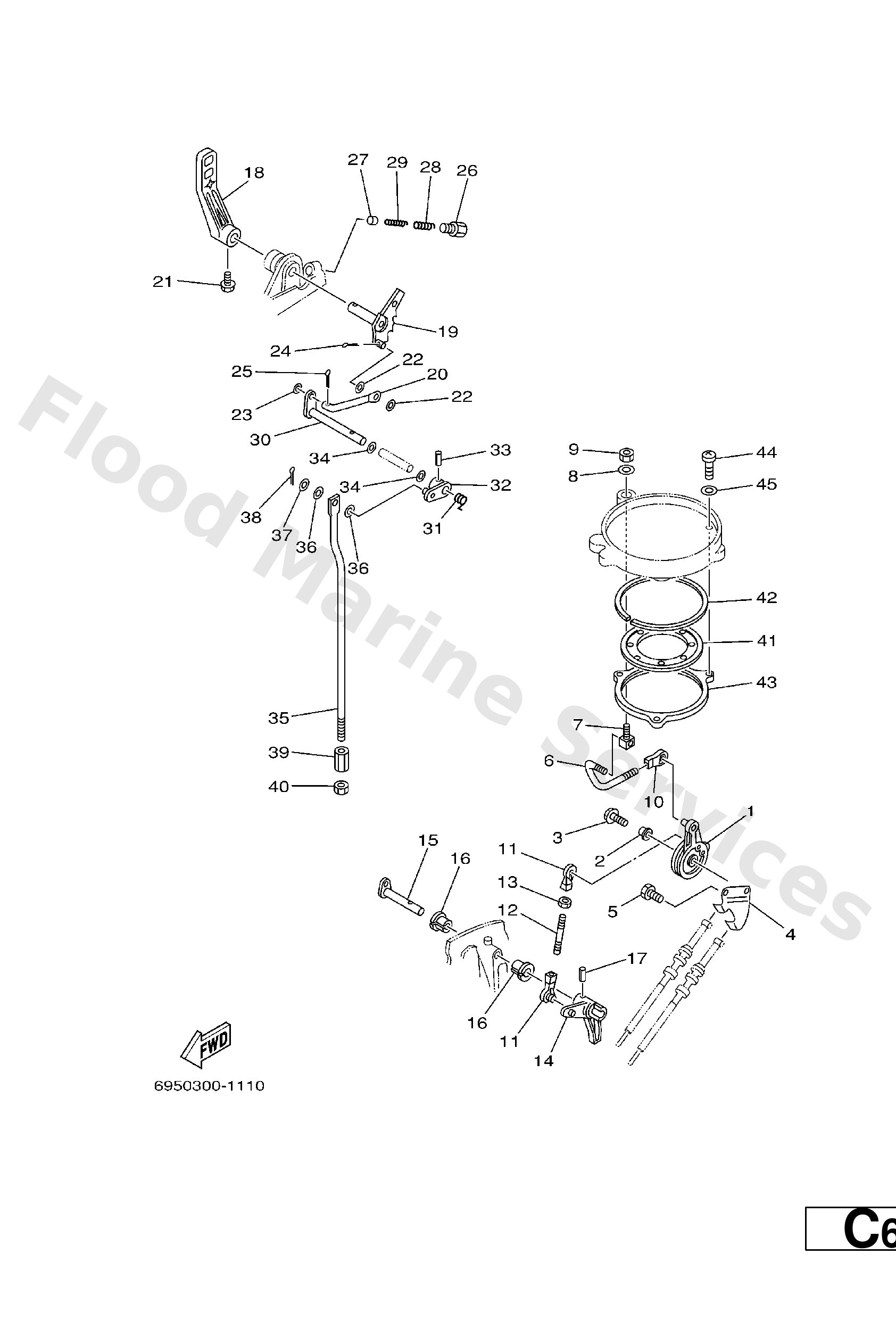

Diagram: CONTROL

Diagram

Parts List

Lever, magneto control
Diagram Reference: 1
Collar (664)
Diagram Reference: 2
Bolt, with washer
Diagram Reference: 3
Stay, Throttle Wire
Diagram Reference: 4
Bolt(gh1)
Diagram Reference: 5
Rod, Magneto Control
Diagram Reference: 6
Shaft, Link Connecting
Diagram Reference: 7
Washer plate (664)
Diagram Reference: 8
Nut, hexagon (663)
Diagram Reference: 9
Joint, link
Diagram Reference: 10
Bolt, Stud
Diagram Reference: 12
Lever, Throttle Control
Diagram Reference: 14
Shaft, throttle control
Diagram Reference: 15
Bushing 6484418600
Diagram Reference: 16
Pin spring(664)
Diagram Reference: 17
Handle, gear shift
Diagram Reference: 18
Cam plate, handle
Diagram Reference: 19
Joint
Diagram Reference: 20
Bolt (689)
Diagram Reference: 21
Washer plate 626441880000
Diagram Reference: 22
Washer, plain (646)
Diagram Reference: 23
Pin, cotter
Diagram Reference: 24
Pin, cotter (6g8)
Diagram Reference: 25
Bushing 2
Diagram Reference: 26
Plunger, shift cam
Diagram Reference: 27
Spring, compresion (664)
Diagram Reference: 28
Spring, compresion (664)
Diagram Reference: 29
Lever, shift rod 1
Diagram Reference: 30
Spring (689)
Diagram Reference: 31
Lever, shift rod 2
Diagram Reference: 32
Pin, spring (648)
Diagram Reference: 33
Washer plate 648441880000
Diagram Reference: 34
Rod, shift
Diagram Reference: 35
Pin, cotter
Diagram Reference: 38
Connector, shift rod 2
Diagram Reference: 39
Nut hexagon 648441280000
Diagram Reference: 40
Retainer, Magneto Base
Diagram Reference: 41
Plate, base friction
Diagram Reference: 42
Retainer, Magneto Base
Diagram Reference: 43
Screw, pan head(62x)
Diagram Reference: 44
Washer, plain (646)
Diagram Reference: 45
