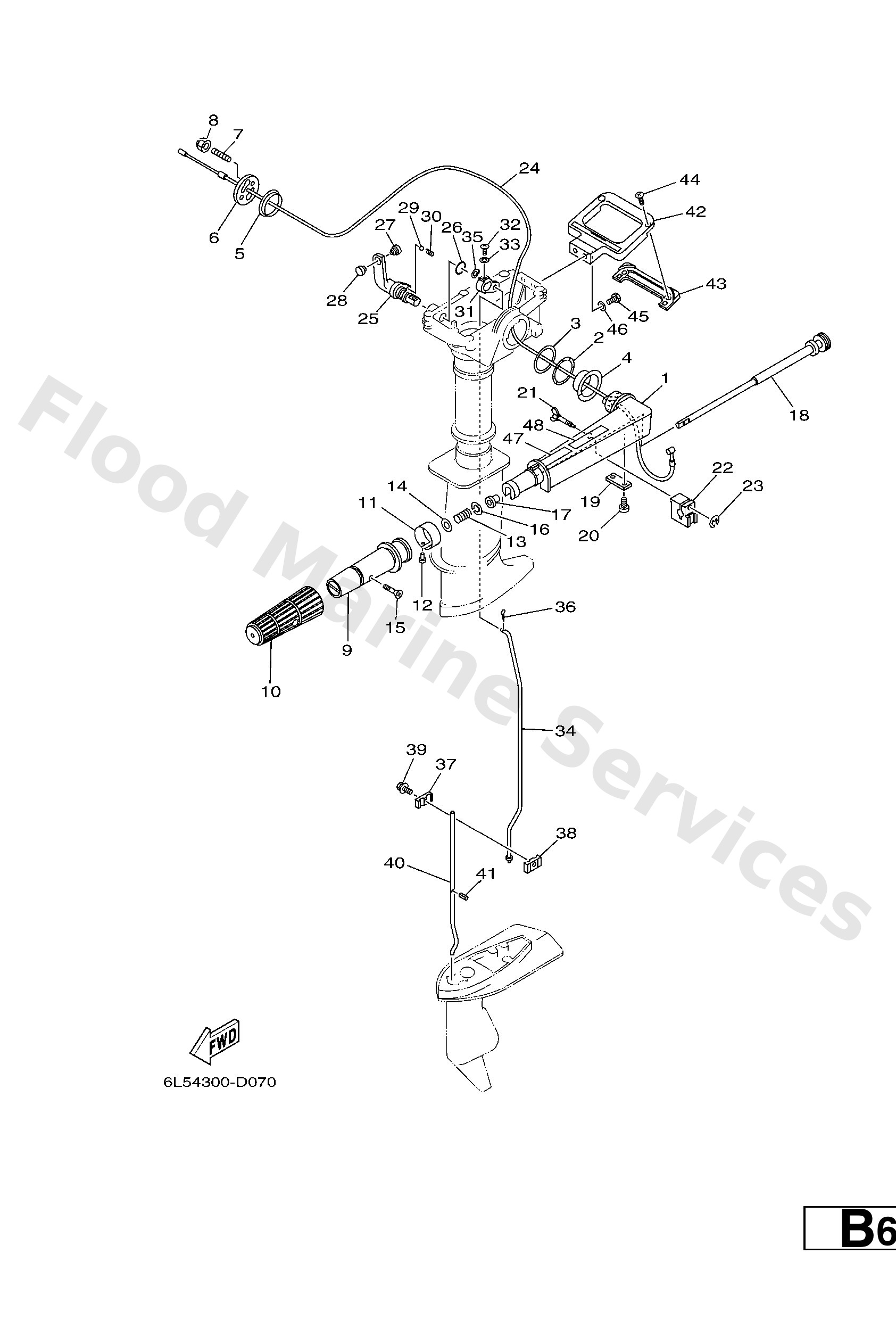

Diagram: CONTROL

Diagram

Parts List

Handle, steering
Diagram Reference: 1
Washer, wave(63v)
Diagram Reference: 2
Washer, plate(63v)
Diagram Reference: 3
Bush(63v)
Diagram Reference: 4
Bush(63v)
Diagram Reference: 5
Cover, handle steering
Diagram Reference: 6
Bolt, stud
Diagram Reference: 7
Nut, nylon (6j8)
Diagram Reference: 8
Grip, steering handle
Diagram Reference: 9
Rubber, handle
Diagram Reference: 10
Indicator, throttle
Diagram Reference: 11
Rivet(6l5)
Diagram Reference: 12
Spring (655)
Diagram Reference: 13
Washer, plate
Diagram Reference: 14
Screw, countersunk
Diagram Reference: 15
Washer(6l5)
Diagram Reference: 16
Bushing (650)
Diagram Reference: 17
Lever, throttle
Diagram Reference: 18
Stay
Diagram Reference: 19
Screw,pan head (646)
Diagram Reference: 20
Bolt, friction adjusting
Diagram Reference: 21
Piece, friction
Diagram Reference: 22
Circlip(6l5)
Diagram Reference: 23
Throttle cable assembly
Diagram Reference: 24
Handle, gear shift
Diagram Reference: 25
O-ring(3ld)
Diagram Reference: 26
Indicator 3
Diagram Reference: 27
Indicator 4
Diagram Reference: 28
Ball
Diagram Reference: 29
Spring 6554411600
Diagram Reference: 30
Lever, shift rod
Diagram Reference: 31
Ybs83-420 screw,panh,tapping
Diagram Reference: 32
Washer, plain (646)
Diagram Reference: 33
Rod, shift
Diagram Reference: 34
Washer, plain (646)
Diagram Reference: 35
Pin, cotter
Diagram Reference: 36
Connector, shift rod 1
Diagram Reference: 37
Connector, shift rod 2
Diagram Reference: 38
Bolt, flange(jk3)
Diagram Reference: 39
Rod, shift
Diagram Reference: 40
Rod, shift
Diagram Reference: 40
Pin, Spring
Diagram Reference: 41
Carrying handle
Diagram Reference: 42
Protector
Diagram Reference: 43
Screw, tapping (676)
Diagram Reference: 44
Bolt(7u8)
Diagram Reference: 45
Washer, plain (646)
Diagram Reference: 46
Label, caution
Diagram Reference: 47
Label, Caution
Diagram Reference: 48
