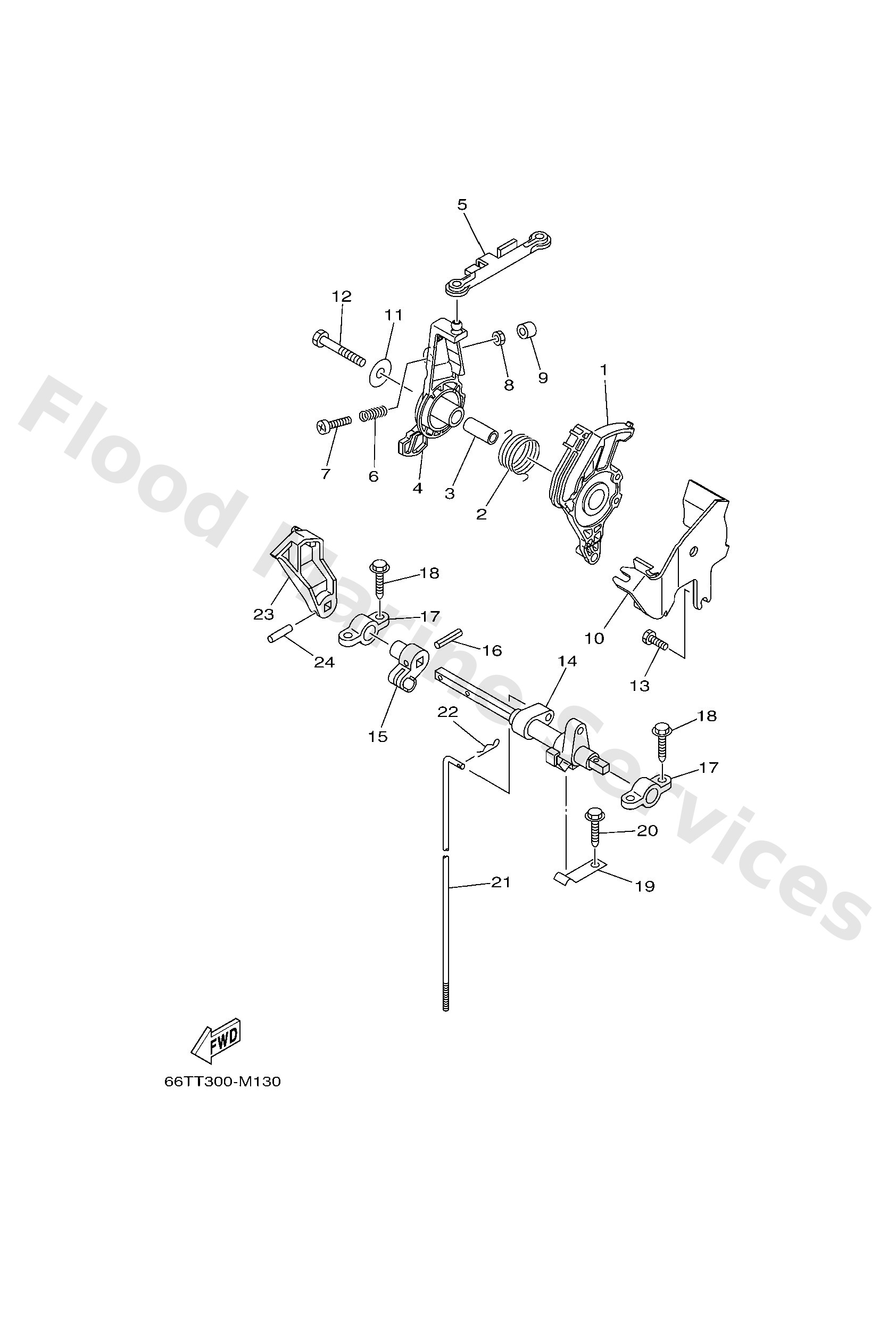

Diagram: CONTROL

Diagram

Parts List

Pulley
Diagram Reference: 1
Spring 1
Diagram Reference: 2
Collar
Diagram Reference: 3
Lever, magneto control
Diagram Reference: 4
Joint, link
Diagram Reference: 5
Spring, compression
Diagram Reference: 6
Screw, pan head(6h4)
Diagram Reference: 7
Nut
Diagram Reference: 8
Cap
Diagram Reference: 9
Stay, throttle wire
Diagram Reference: 10
Washer, plate (6e5)
Diagram Reference: 11
Bolt, hexagon
Diagram Reference: 12
Bolt(gj3)
Diagram Reference: 13
Lever, shift rod
Diagram Reference: 14
Bushing, shift rod lever
Diagram Reference: 15
Pin, spring
Diagram Reference: 16
Bracket 2
Diagram Reference: 17
Bolt
Diagram Reference: 18
Spring
Diagram Reference: 19
Bolt
Diagram Reference: 20
66T4414310 (L(21.7"))
Rod, shift
Diagram Reference: 21
Pin, cotter (e57)
Diagram Reference: 22
Lever, shift rod
Diagram Reference: 23
Pin, spring (6h3)
Diagram Reference: 24
