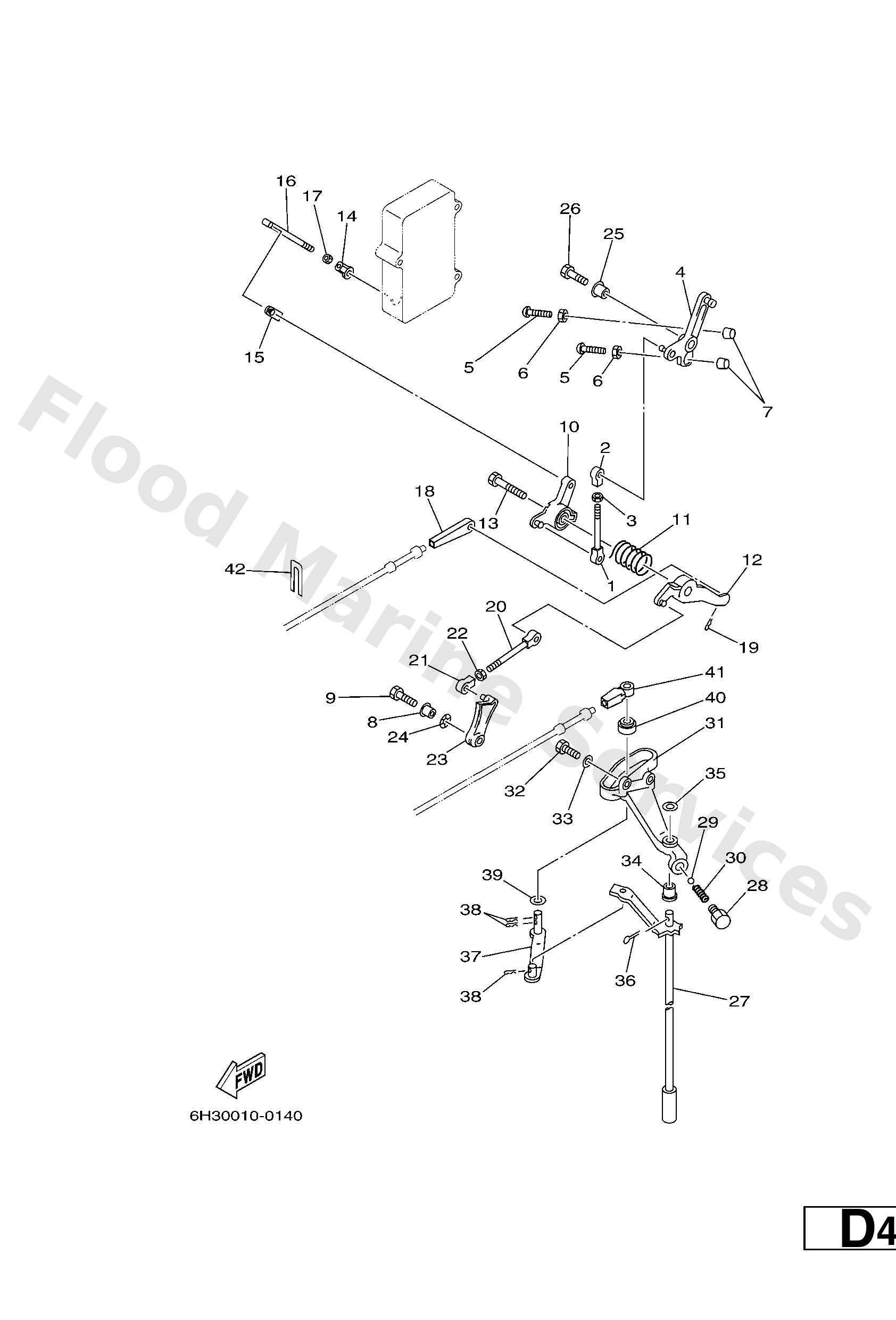

Diagram: CONTROL

Diagram

Parts List

Joint
Diagram Reference: 1
Joint, link 2
Diagram Reference: 2
Nut, hexagon (663)
Diagram Reference: 3
Lever, magneto control 1
Diagram Reference: 4
Screw, pan head(6h4)
Diagram Reference: 5
Nut(661)
Diagram Reference: 6
Cap
Diagram Reference: 7
Collar (6h3)
Diagram Reference: 8
Bolt
Diagram Reference: 9
Lever, magneto control
Diagram Reference: 10
Spring, torsion
Diagram Reference: 11
Lever, magneto control
Diagram Reference: 12
Bolt(6h4)
Diagram Reference: 13
Joint, link
Diagram Reference: 14
Joint, link
Diagram Reference: 15
Rod, Magneto Control
Diagram Reference: 16
Cable end, remote control
Diagram Reference: 18
Clip 620436610000
Diagram Reference: 19
Joint, link
Diagram Reference: 21
Cam, accel.
Diagram Reference: 23
Washer, wave (676)
Diagram Reference: 24
6H34412012 (L (20.5"))
Handle gear shift assembly
Diagram Reference: 27
Bushing 2
Diagram Reference: 28
Ball (697)
Diagram Reference: 29
Spring 6484411600
Diagram Reference: 30
Bracket 1
Diagram Reference: 31
Bracket
Diagram Reference: 31
Bolt(62y)
Diagram Reference: 32
Washer, plain (646)
Diagram Reference: 33
Bush(6h1)
Diagram Reference: 34
Ybs66-8 washer, plain
Diagram Reference: 35
Pin, cotter (648)
Diagram Reference: 36
Lever, shift rod
Diagram Reference: 37
Washer, plate (688)
Diagram Reference: 39
Bushing, shift rod lever
Diagram Reference: 40
Cable end, remote control
Diagram Reference: 41
Clamp, cable
Diagram Reference: 42
