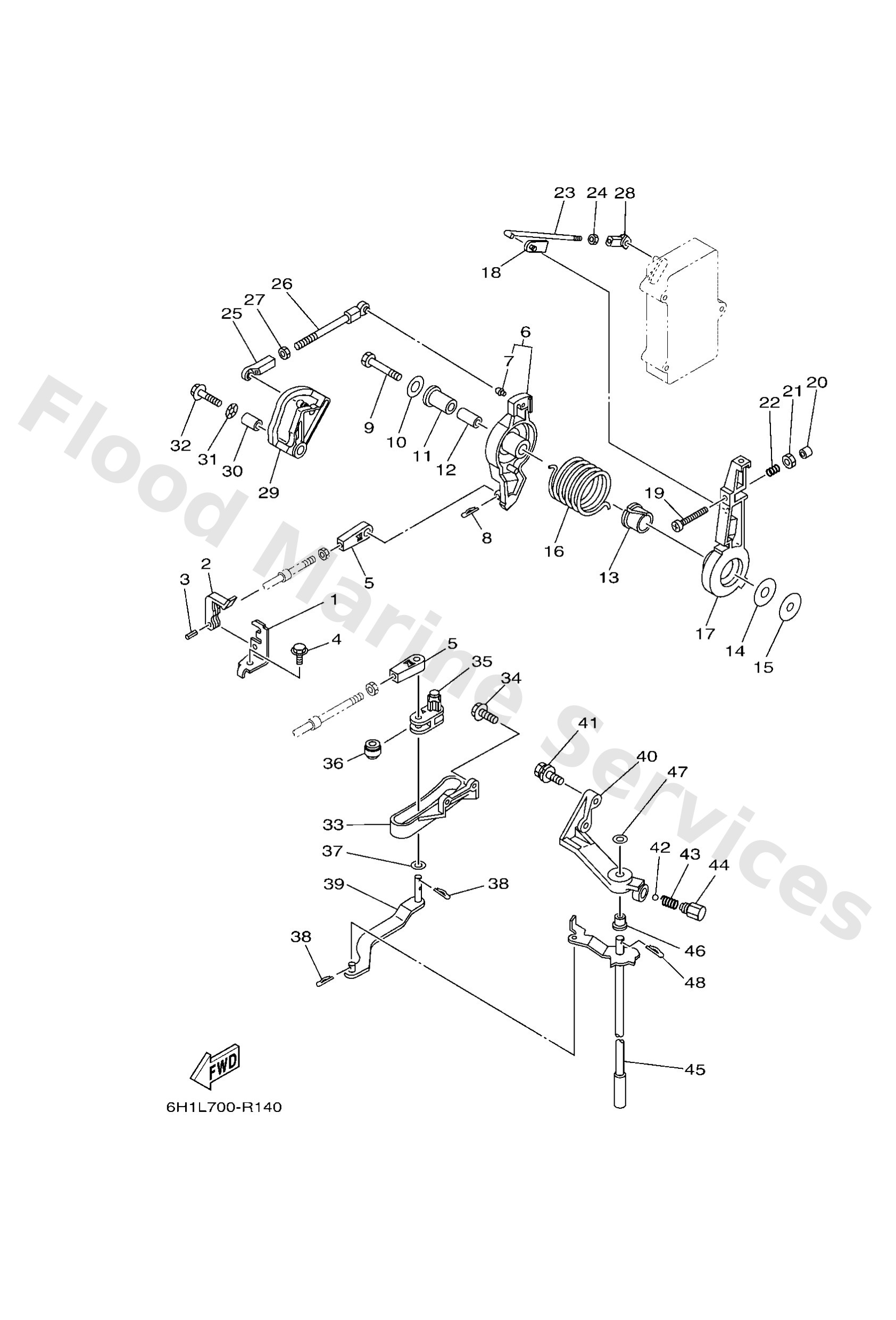

Diagram: CONTROL

Diagram

Parts List

Bracket, remote control
Diagram Reference: 1
Clamp, cable 1
Diagram Reference: 2
Pin, spring
Diagram Reference: 3
Bolt, hexagon w/w deep recess
Diagram Reference: 4
Cable end, remote control
Diagram Reference: 5
Lever, magneto control
Diagram Reference: 6
Joint 1
Diagram Reference: 7
Clip 620436610000
Diagram Reference: 8
Bolt, hexagon
Diagram Reference: 9
Washer, plate (6e5)
Diagram Reference: 10
Bushing(663)
Diagram Reference: 11
Collar
Diagram Reference: 12
Bushing (688)
Diagram Reference: 13
Washer, plate(663)
Diagram Reference: 14
Washer plate (682)
Diagram Reference: 15
Spring, torsion (688)
Diagram Reference: 16
Lever, magneto control
Diagram Reference: 17
Joint, link
Diagram Reference: 18
Screw, pan head(697)
Diagram Reference: 19
Cap
Diagram Reference: 20
Nut(661)
Diagram Reference: 21
Spring, compression (688)
Diagram Reference: 22
Rod, magneto control
Diagram Reference: 23
Nut, hexagon (663)
Diagram Reference: 24
Joint, link
Diagram Reference: 25
Link, accel
Diagram Reference: 26
Joint, link 2
Diagram Reference: 28
Cam, accel.
Diagram Reference: 29
Collar, lever 1
Diagram Reference: 30
Washer, wave (676)
Diagram Reference: 31
Bolt, with washer
Diagram Reference: 32
Bracket 1
Diagram Reference: 33
Bolt, with washer(61b)
Diagram Reference: 34
Link, shift rod
Diagram Reference: 35
Bushing, shift rod lever
Diagram Reference: 36
Washer, plate (688)
Diagram Reference: 37
Lever, shift rod 1
Diagram Reference: 39
Bracket
Diagram Reference: 40
Bolt
Diagram Reference: 41
Ball (697)
Diagram Reference: 42
Spring 6484411600
Diagram Reference: 43
Bushing 2
Diagram Reference: 44
6H14412013 (L(20.5"))
Handle gear shift assembly
Diagram Reference: 45
Bush(6h1)
Diagram Reference: 46
Ybs66-8 washer, plain
Diagram Reference: 47
