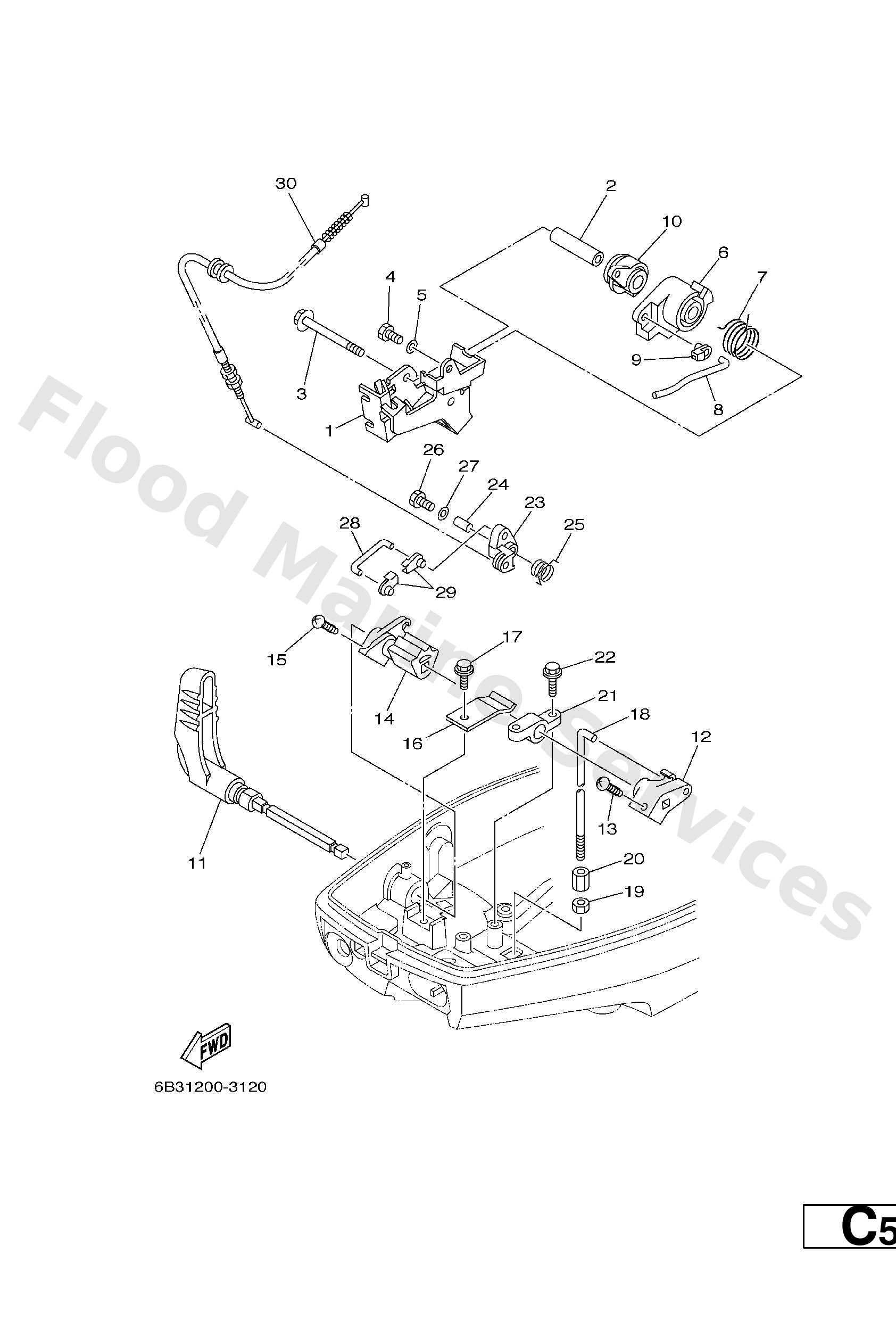

Diagram: CONTROL

Diagram

Parts List

Stay, throttle wire
Diagram Reference: 1
Collar(63v)
Diagram Reference: 2
Bolt, flange(63v)
Diagram Reference: 3
Bolt(gh1)
Diagram Reference: 4
Washer, plain (646)
Diagram Reference: 5
Lever, free accel.
Diagram Reference: 6
Spring, torsion(63v)
Diagram Reference: 7
Link, accel.
Diagram Reference: 8
Joint, choke lever
Diagram Reference: 9
Pulley
Diagram Reference: 10
Handle, gear shift
Diagram Reference: 11
Lever, shift rod
Diagram Reference: 12
Ybs83-420 screw,panh,tapping
Diagram Reference: 13
Lever, shift rod
Diagram Reference: 14
Spring
Diagram Reference: 16
Bolt
Diagram Reference: 17
Rod, shift
Diagram Reference: 18
Nut
Diagram Reference: 19
Connector, shift rod
Diagram Reference: 20
Bracket
Diagram Reference: 21
Bolt
Diagram Reference: 22
Arm
Diagram Reference: 23
Collar (651)
Diagram Reference: 24
Spring, torsion(63v)
Diagram Reference: 25
Bolt(7u8)
Diagram Reference: 26
Link
Diagram Reference: 28
Cable comp., starter stop
Diagram Reference: 30
