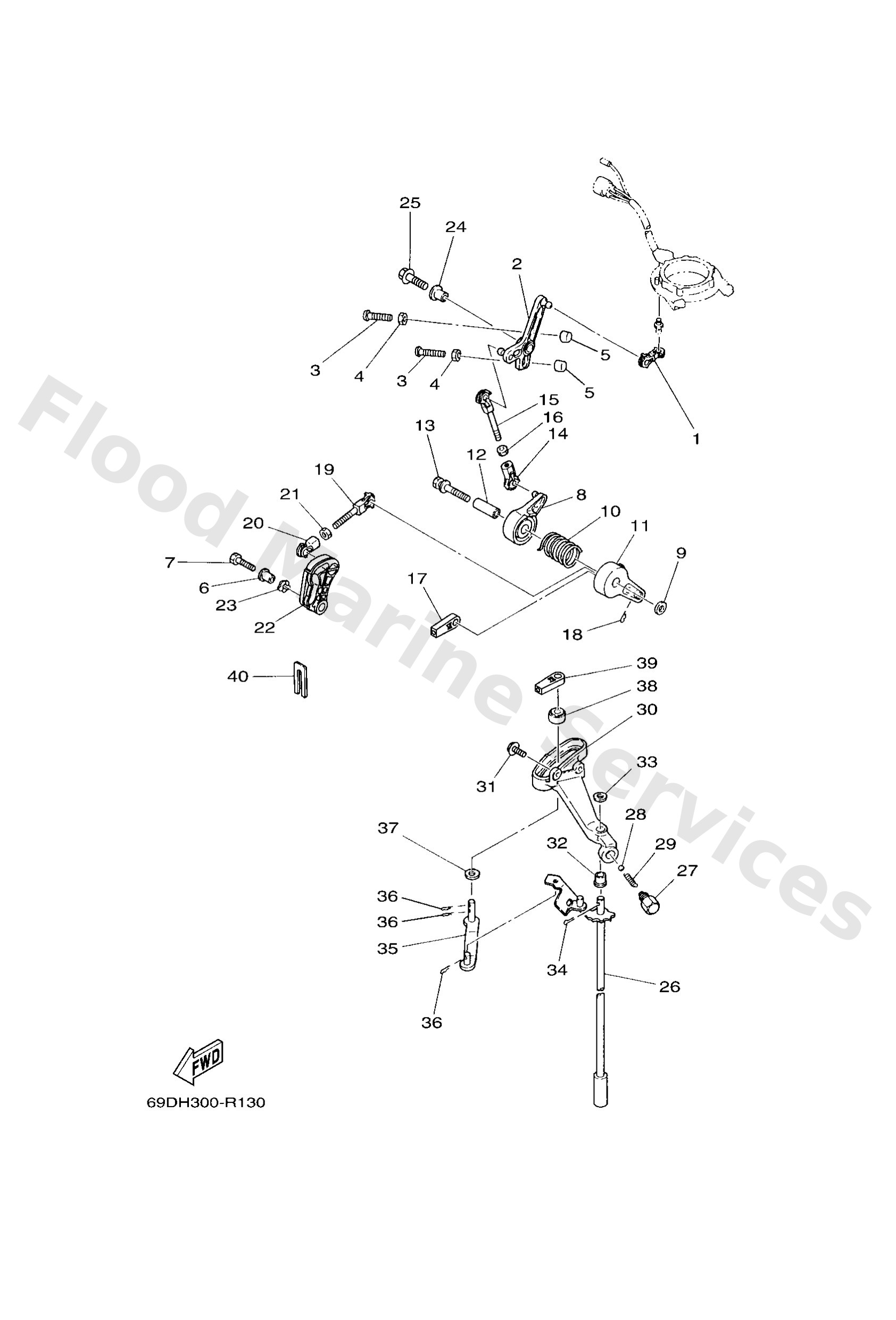

Diagram: CONTROL

Diagram

Parts List

Joint, link 1
Diagram Reference: 1
Lever, magneto control 1
Diagram Reference: 2
Screw, pan head(6h4)
Diagram Reference: 3
Nut(661)
Diagram Reference: 4
Cap
Diagram Reference: 5
Collar
Diagram Reference: 6
Bolt, hexagon deep recess
Diagram Reference: 7
Lever, magneto control 2
Diagram Reference: 8
Washer (6a0)
Diagram Reference: 9
Spring, torsion
Diagram Reference: 10
Lever, magneto control 3
Diagram Reference: 11
Collar (6h3)
Diagram Reference: 12
Bolt, with washer
Diagram Reference: 13
Joint, link
Diagram Reference: 14
Rod, magneto control
Diagram Reference: 15
Nut, hexagon (663)
Diagram Reference: 16
Cable end, remote control
Diagram Reference: 17
Clip 620436610000
Diagram Reference: 18
Joint, link 2
Diagram Reference: 19
Cam, accel.
Diagram Reference: 22
Washer, wave (676)
Diagram Reference: 23
Bolt, with washer
Diagram Reference: 25
6K54412013 (L(22.5"))
Handle gear shift assembly
Diagram Reference: 26
Bushing 2
Diagram Reference: 27
Ball (697)
Diagram Reference: 28
Spring 6484411600
Diagram Reference: 29
Bracket 1
Diagram Reference: 30
Bolt, with washer(61b)
Diagram Reference: 31
Bush(6h1)
Diagram Reference: 32
Ybs66-8 washer, plain
Diagram Reference: 33
Pin, cotter (648)
Diagram Reference: 34
Lever, shift rod
Diagram Reference: 35
Washer, plate (688)
Diagram Reference: 37
Bushing, shift rod lever
Diagram Reference: 38
Clamp, cable
Diagram Reference: 40
