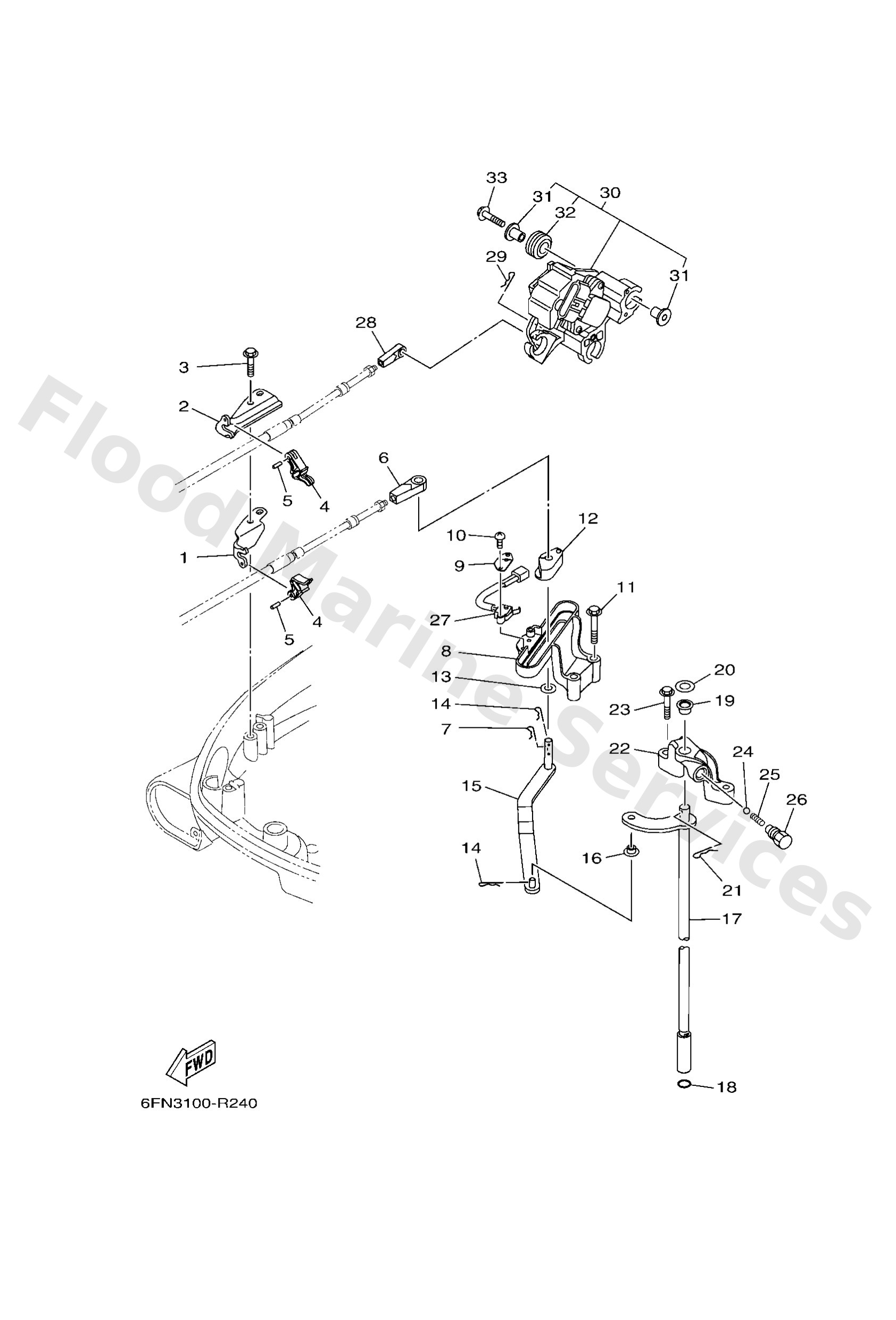

Diagram: CONTROL

Diagram

Parts List

Bracket, remote control 1
Diagram Reference: 1
Bracket, remote control 2
Diagram Reference: 2
Bolt
Diagram Reference: 3
Clamp, cable 1
Diagram Reference: 4
Pin, spring (663)
Diagram Reference: 5
Cable end, remote control
Diagram Reference: 6
Clip 620436610000
Diagram Reference: 7
Bracket
Diagram Reference: 8
Plate
Diagram Reference: 9
Screw, with washer(61b)
Diagram Reference: 10
Bolt, flange deep recess
Diagram Reference: 11
Bushing, shift rod lever
Diagram Reference: 12
Washer, plate (6e5)
Diagram Reference: 13
Lever, shift rod
Diagram Reference: 15
Bushing (688)
Diagram Reference: 16
6EK4412010 (X(25.3"))
Handle gear shift assembly
Diagram Reference: 17
6EK4412000 (L(20.3"))
Handle gear shift assembly
Diagram Reference: 17
O-ring
Diagram Reference: 18
Bush
Diagram Reference: 19
Washer, plate
Diagram Reference: 20
Clip
Diagram Reference: 21
Bracket
Diagram Reference: 22
Bolt, flange deep recess
Diagram Reference: 23
Ball (697)
Diagram Reference: 24
Spring 6484411600
Diagram Reference: 25
Bushing 2
Diagram Reference: 26
Switch assembly
Diagram Reference: 27
Sensor unit
Diagram Reference: 30
Collar
Diagram Reference: 31
Damper
Diagram Reference: 32
Bolt, with washer
Diagram Reference: 33
