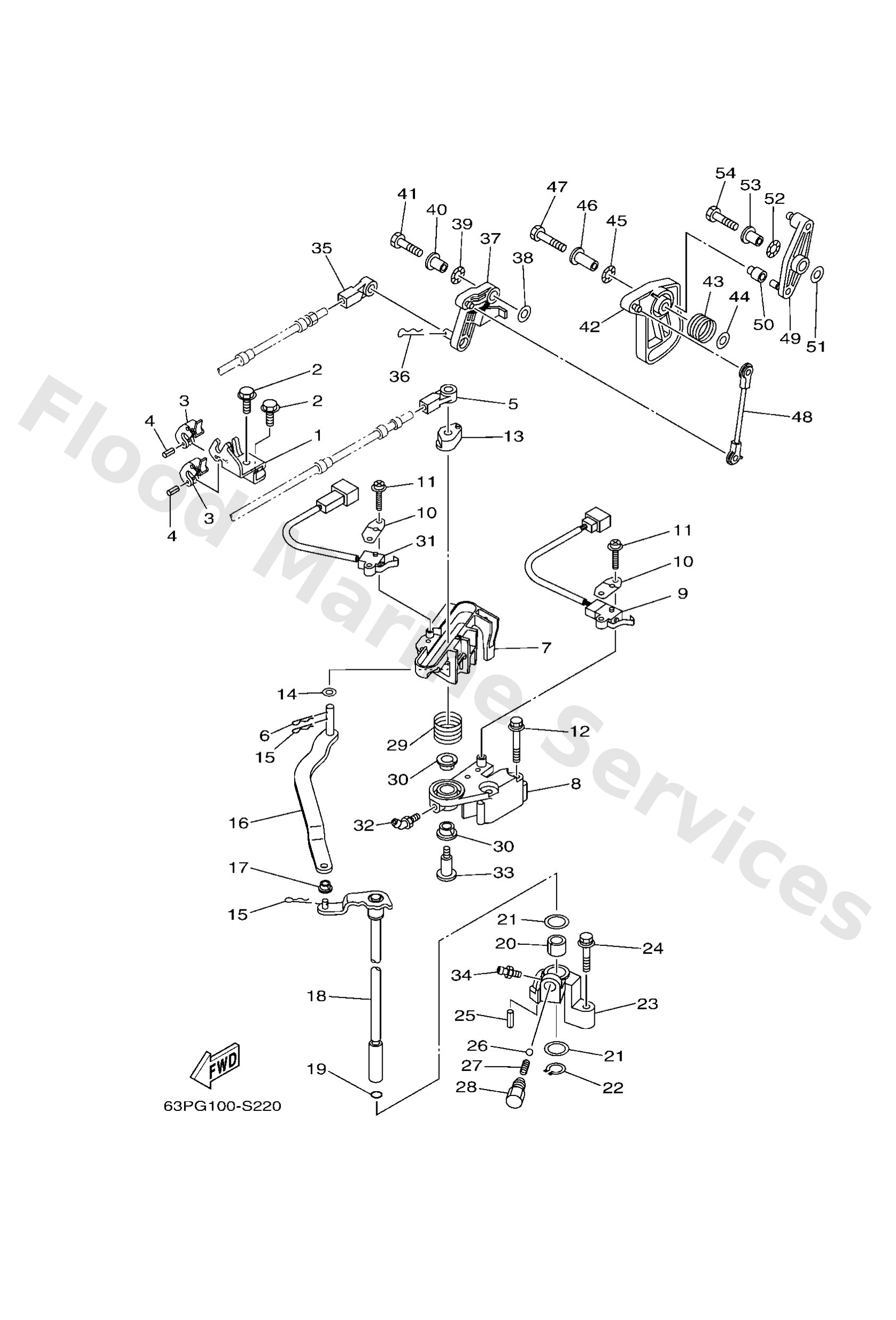

Diagram: CONTROL

Diagram

Parts List

Bracket, remote control 1
Diagram Reference: 1
Bolt
Diagram Reference: 2
Clamp, cable
Diagram Reference: 3
Pin, spring (663)
Diagram Reference: 4
Cable end, remote control
Diagram Reference: 5
Clip 620436610000
Diagram Reference: 6
Bracket
Diagram Reference: 7
Bracket
Diagram Reference: 8
Switch assembly
Diagram Reference: 9
Plate
Diagram Reference: 10
Screw, with washer(61b)
Diagram Reference: 11
Bolt, hexagon w/w deep recess
Diagram Reference: 12
Bushing, shift rod lever
Diagram Reference: 13
Washer, plate (6e5)
Diagram Reference: 14
Lever, shift rod
Diagram Reference: 16
Bushing (688)
Diagram Reference: 17
Handle gear shift assembly
Diagram Reference: 18
O-ring
Diagram Reference: 19
Bush(6e5)
Diagram Reference: 20
Washer, plate(663)
Diagram Reference: 21
Circlip
Diagram Reference: 22
Bracket
Diagram Reference: 23
Bolt, hexagon w/w deep recess
Diagram Reference: 24
Ball (697)
Diagram Reference: 26
Spring 6484411600
Diagram Reference: 27
Bushing 2
Diagram Reference: 28
Spring, torsion(61a)
Diagram Reference: 29
Bush(666)
Diagram Reference: 30
Switch assembly
Diagram Reference: 31
Nipple, grease(61a)
Diagram Reference: 32
Bolt
Diagram Reference: 33
Nipple, grease(6a1)
Diagram Reference: 34
Lever, throttle control
Diagram Reference: 37
Washer (6a0)
Diagram Reference: 38
Washer, wave (676)
Diagram Reference: 39
Coller (6a0)
Diagram Reference: 40
Bolt, hexagon deep recess
Diagram Reference: 41
Cam, accel.
Diagram Reference: 42
Spring
Diagram Reference: 43
Collar
Diagram Reference: 46
Bolt, hexagon deep recess
Diagram Reference: 47
Joint, link
Diagram Reference: 48
Lever, throttle
Diagram Reference: 49
Bushing
Diagram Reference: 50
