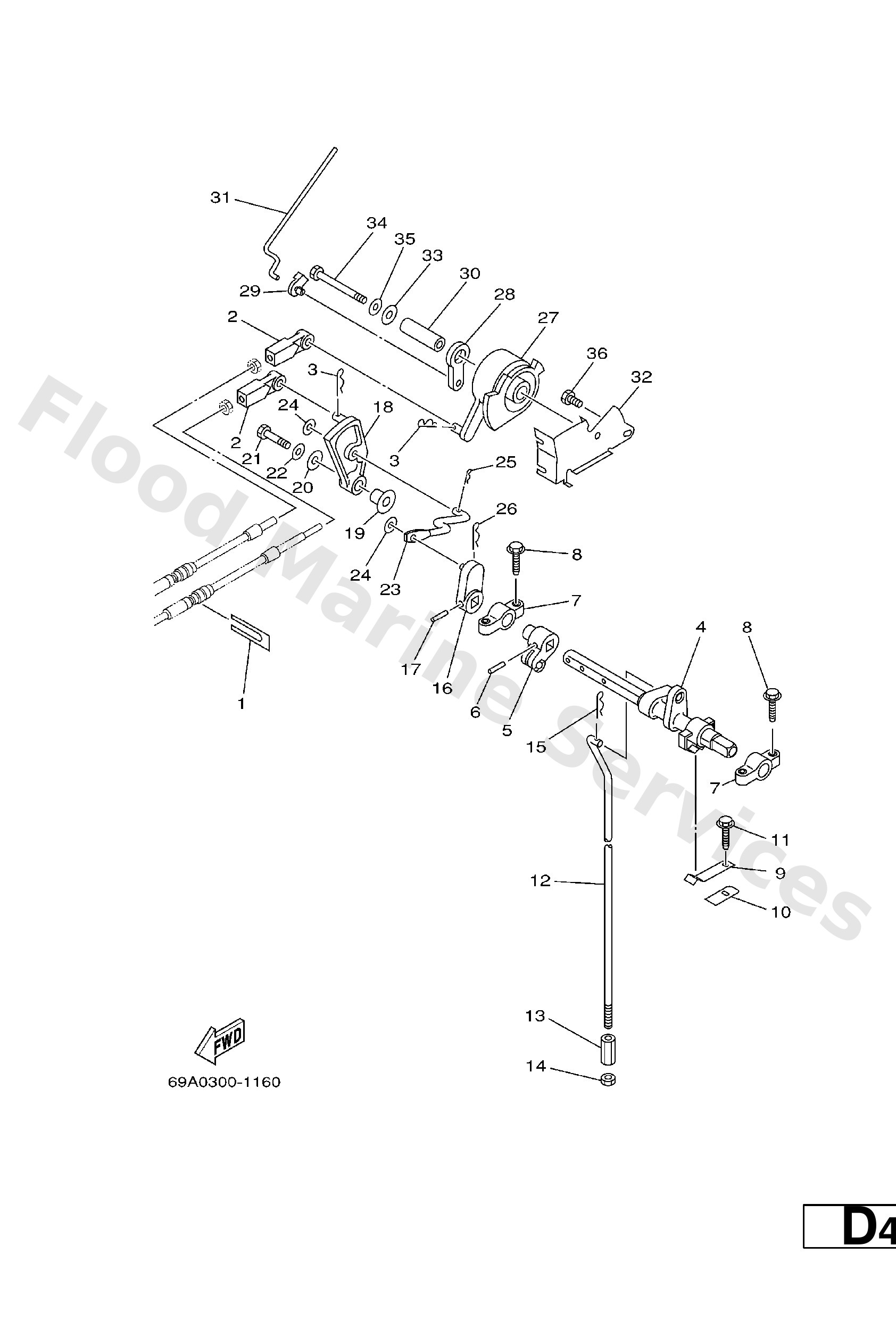

Diagram: CONTROL

Diagram

Parts List

Clamp, cable
Diagram Reference: 1
Cable end, remote control
Diagram Reference: 2
Clip 620436610000
Diagram Reference: 3
Lever, shift rod
Diagram Reference: 4
Bushing, shift rod lever
Diagram Reference: 5
Pin, spring
Diagram Reference: 6
Bracket 2
Diagram Reference: 7
Bolt
Diagram Reference: 8
Spring
Diagram Reference: 9
Stopper
Diagram Reference: 10
Bolt
Diagram Reference: 11
Rod, shift
Diagram Reference: 12
Rod, shift
Diagram Reference: 12
Connector, shift rod
Diagram Reference: 13
Nut
Diagram Reference: 14
Joint
Diagram Reference: 16
Lever, shift rod
Diagram Reference: 18
Coller (6a0)
Diagram Reference: 19
Washer (6a0)
Diagram Reference: 20
Bolt
Diagram Reference: 21
Washer, plain (646)
Diagram Reference: 22
Joint, rod 1
Diagram Reference: 23
Washer, plate(61u)
Diagram Reference: 24
Pin, hair 6264123500
Diagram Reference: 25
Pulley
Diagram Reference: 27
Lever, free accel.
Diagram Reference: 28
Joint, choke lever
Diagram Reference: 29
Collar
Diagram Reference: 30
Link, accel.
Diagram Reference: 31
Stay, Throttle Wire
Diagram Reference: 32
Bolt, hexagon w/w deep recess
Diagram Reference: 34
Bolt
Diagram Reference: 36
