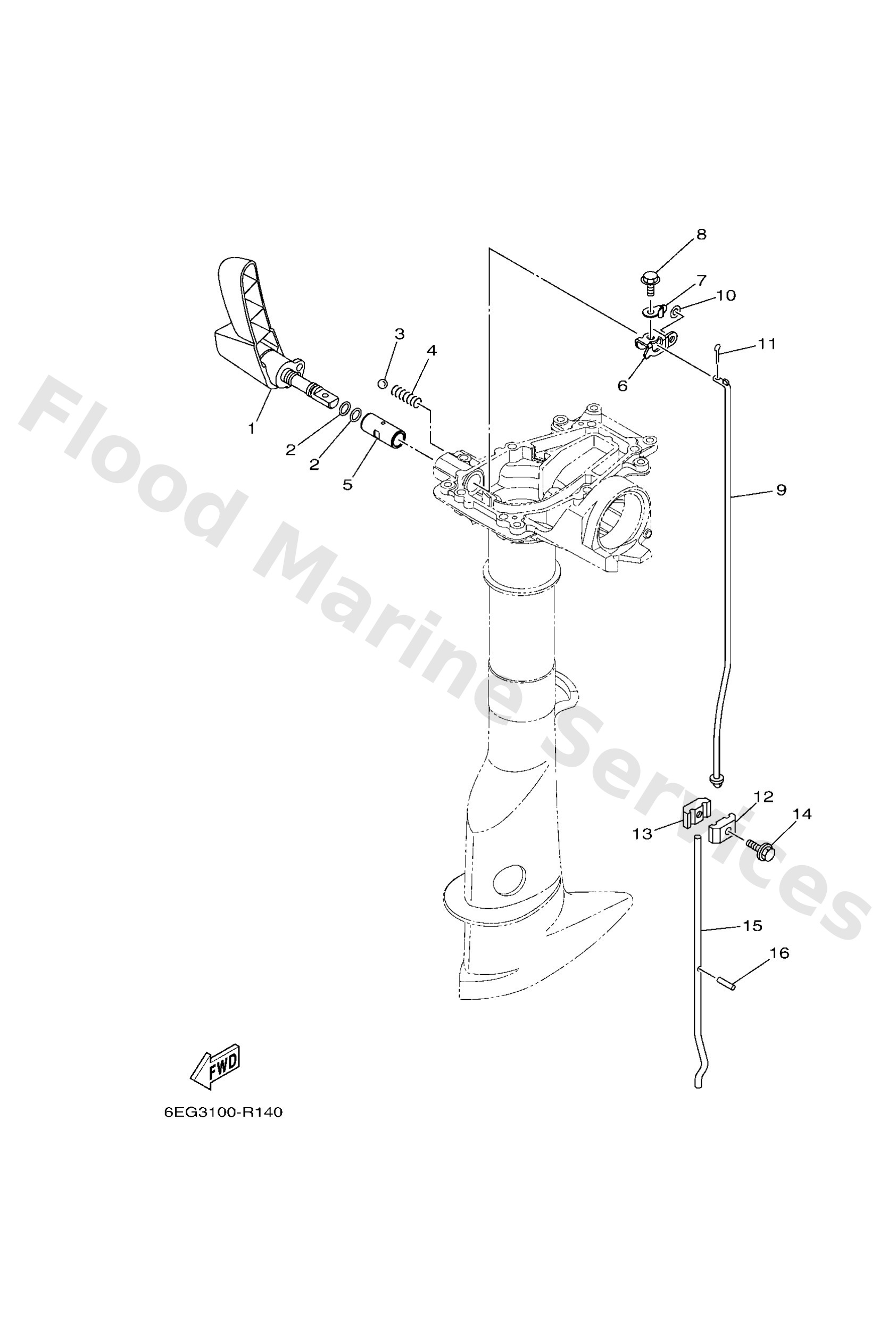

Diagram: CONTROL

Diagram

Parts List

Handle, gear shift
Diagram Reference: 1
O-ring
Diagram Reference: 2
Ball
Diagram Reference: 3
Spring,compression
Diagram Reference: 4
Bushing, shift rod lever
Diagram Reference: 5
Lever, shift rod
Diagram Reference: 6
Washer, shift rod
Diagram Reference: 7
Bolt, hexagon
Diagram Reference: 8
Rod, shift
Diagram Reference: 9
Washer, plain (646)
Diagram Reference: 10
Pin, cotter
Diagram Reference: 11
Connecter 1
Diagram Reference: 12
Connecter 2
Diagram Reference: 13
Bolt, with washer
Diagram Reference: 14
6EGG414410 (L(22.0"))
Rod, shift
Diagram Reference: 15
6EGG414400 (S(17.0"))
Rod, shift
Diagram Reference: 15
Pin, Spring
Diagram Reference: 16
