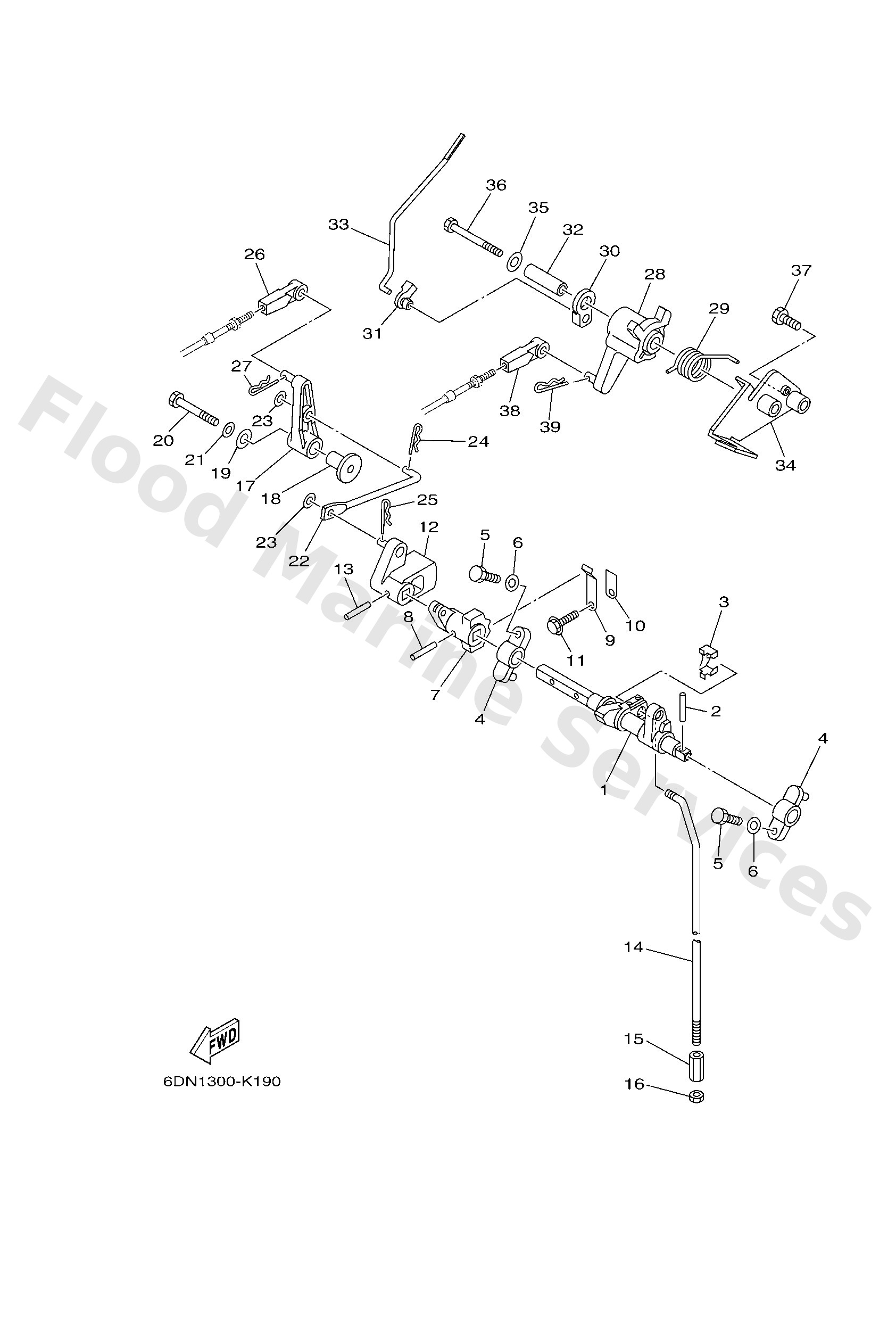

Diagram: CONTROL

Diagram

Parts List

Lever, shift rod
Diagram Reference: 1
Pin, spring
Diagram Reference: 2
End, cable 2
Diagram Reference: 3
Bracket
Diagram Reference: 4
Bolt(7u8)
Diagram Reference: 5
Washer, plain (646)
Diagram Reference: 6
Lever, shift control
Diagram Reference: 7
Spring
Diagram Reference: 9
Stopper
Diagram Reference: 10
Bolt, flange deep recess
Diagram Reference: 11
Joint
Diagram Reference: 12
Rod, shift
Diagram Reference: 14
Connector, shift rod
Diagram Reference: 15
Nut
Diagram Reference: 16
Lever, shift rod
Diagram Reference: 17
Collar
Diagram Reference: 18
Washer (6a0)
Diagram Reference: 19
Bolt(j52)
Diagram Reference: 20
Link, shift rod
Diagram Reference: 22
Washer, plate(61u)
Diagram Reference: 23
Pin, hair 6264123500
Diagram Reference: 24
Clip
Diagram Reference: 25
Cable end, remote control
Diagram Reference: 26
Clip 620436610000
Diagram Reference: 27
Pulley
Diagram Reference: 28
Spring, torsion
Diagram Reference: 29
Lever, free accel.
Diagram Reference: 30
Joint, choke lever
Diagram Reference: 31
Collar
Diagram Reference: 32
Link, accel.
Diagram Reference: 33
Bracket, throttle
Diagram Reference: 34
Bolt(jn5)
Diagram Reference: 36
Bolt
Diagram Reference: 37
