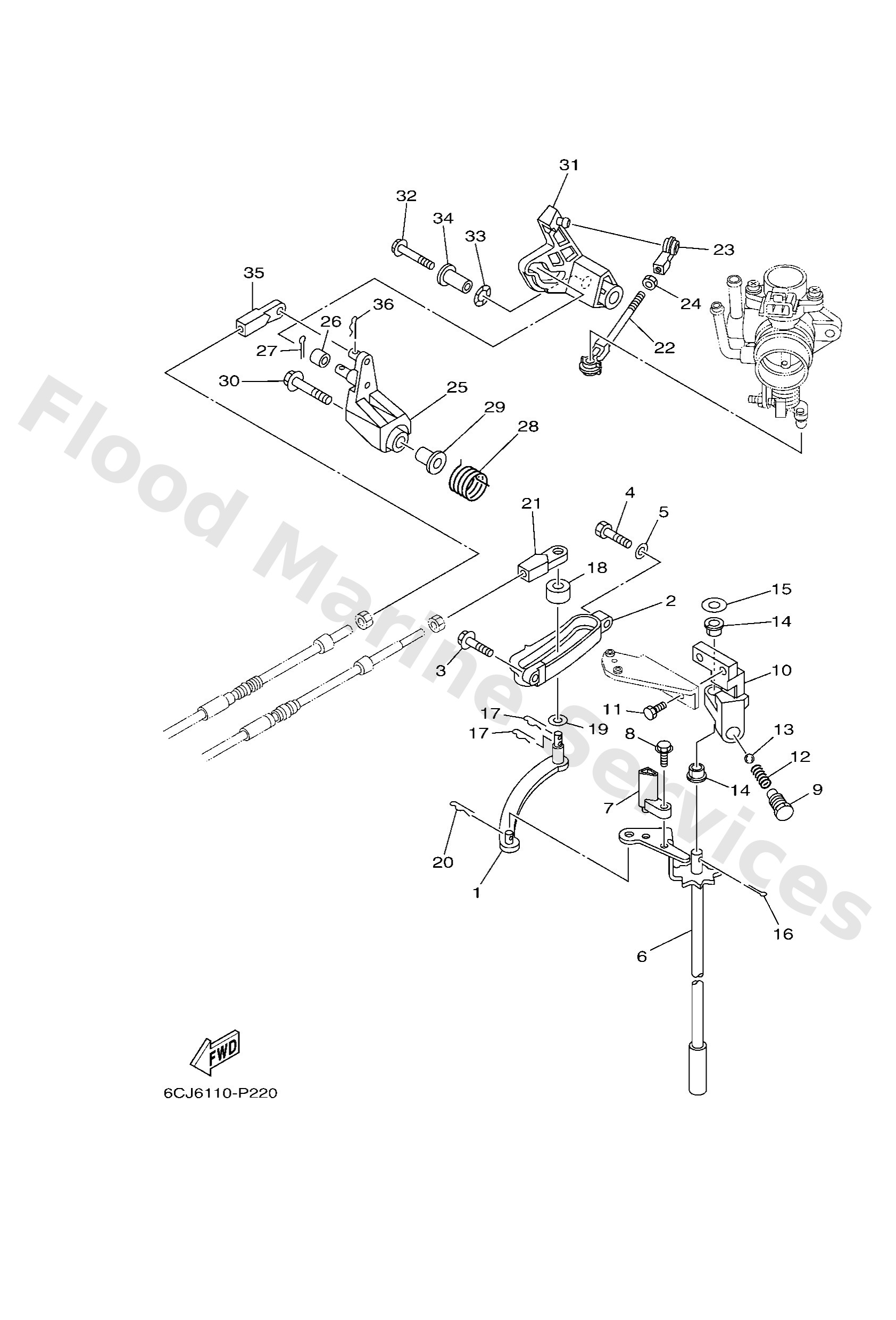

Diagram: CONTROL

Diagram

Parts List

Lever, shift rod
Diagram Reference: 1
Bracket
Diagram Reference: 2
Bolt(7u8)
Diagram Reference: 3
Bolt
Diagram Reference: 4
Washer, plain (646)
Diagram Reference: 5
6C54412002 (L(21.0"))
Handle gear shift assembly
Diagram Reference: 6
Bushing, shift rod lever
Diagram Reference: 7
Bolt, w/ plain
Diagram Reference: 8
Bushing
Diagram Reference: 9
Bracket
Diagram Reference: 10
Bolt(7u8)
Diagram Reference: 11
Spring 6484411600
Diagram Reference: 12
Ball (697)
Diagram Reference: 13
Bush(61a)
Diagram Reference: 14
Washer, plate (663)
Diagram Reference: 15
Pin, cotter (648)
Diagram Reference: 16
Clip 620436610000
Diagram Reference: 17
Bushing, shift rod lever
Diagram Reference: 18
Washer, plate (688)
Diagram Reference: 19
Cable end, remote control
Diagram Reference: 21
Link, accel
Diagram Reference: 22
Joint, link
Diagram Reference: 23
Nut (656)
Diagram Reference: 24
Lever, throttle control
Diagram Reference: 25
Bushing
Diagram Reference: 26
Pin, cotter
Diagram Reference: 27
Spring
Diagram Reference: 28
Collar(62y)
Diagram Reference: 29
Bolt, with washer
Diagram Reference: 30
Lever, accel. control
Diagram Reference: 31
Bolt, flange deep recess
Diagram Reference: 32
Washer, wave (676)
Diagram Reference: 33
Collar
Diagram Reference: 34
