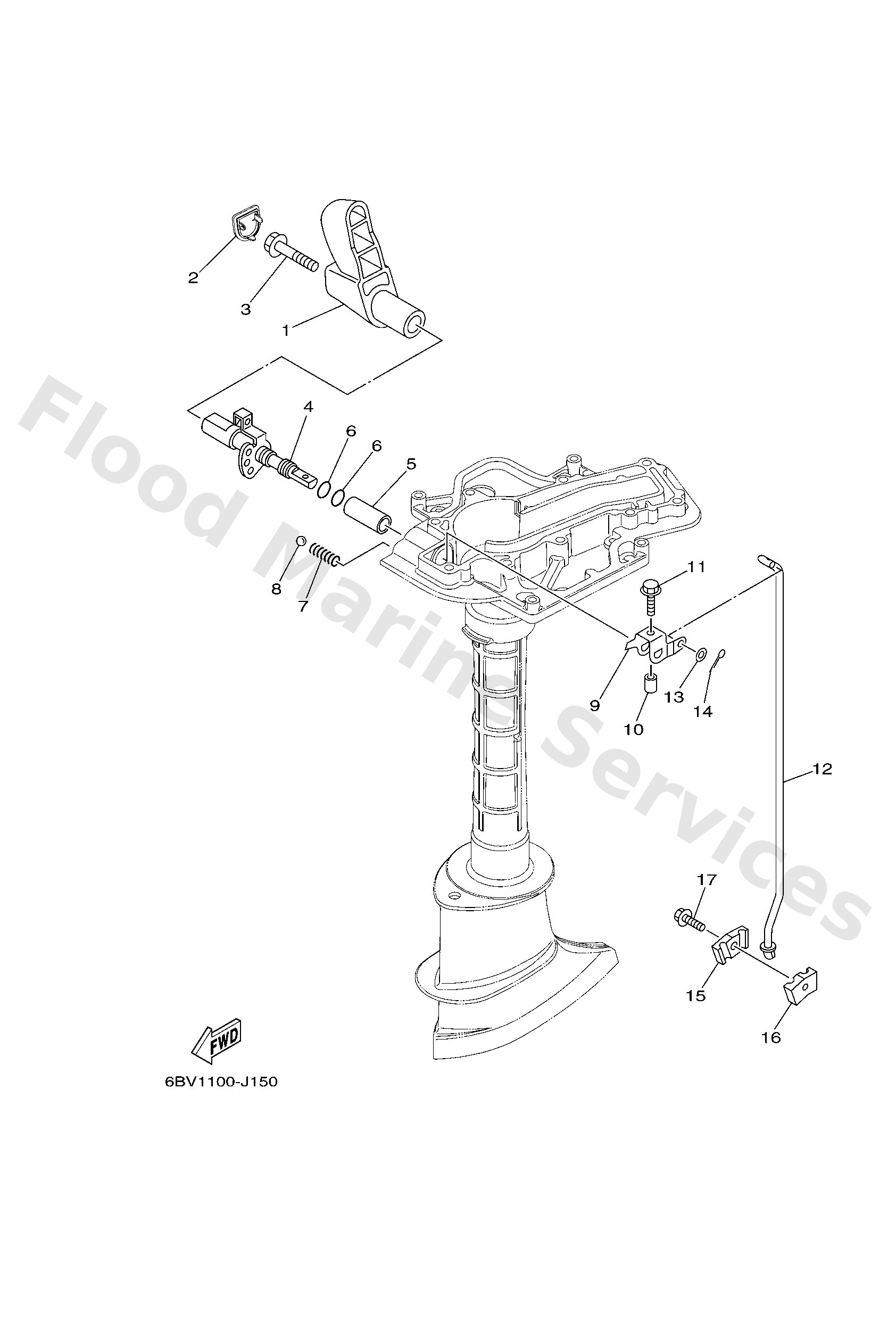

Diagram: CONTROL

Diagram

Parts List

Handle, gear shift
Diagram Reference: 1
Cover
Diagram Reference: 2
Bolt, flange
Diagram Reference: 3
Shaft, change
Diagram Reference: 4
Bushing, shift rod lever
Diagram Reference: 5
O-ring
Diagram Reference: 6
Spring,compression
Diagram Reference: 7
Ball
Diagram Reference: 8
Lever, shift rod
Diagram Reference: 9
Collar(650)
Diagram Reference: 10
Bolt, with washer
Diagram Reference: 11
Rod, shift
Diagram Reference: 12
Washer, plain (646)
Diagram Reference: 13
Pin, cotter
Diagram Reference: 14
Connector, shift rod 1
Diagram Reference: 15
Connector, shift rod 2
Diagram Reference: 16
Bolt, with washer
Diagram Reference: 17
