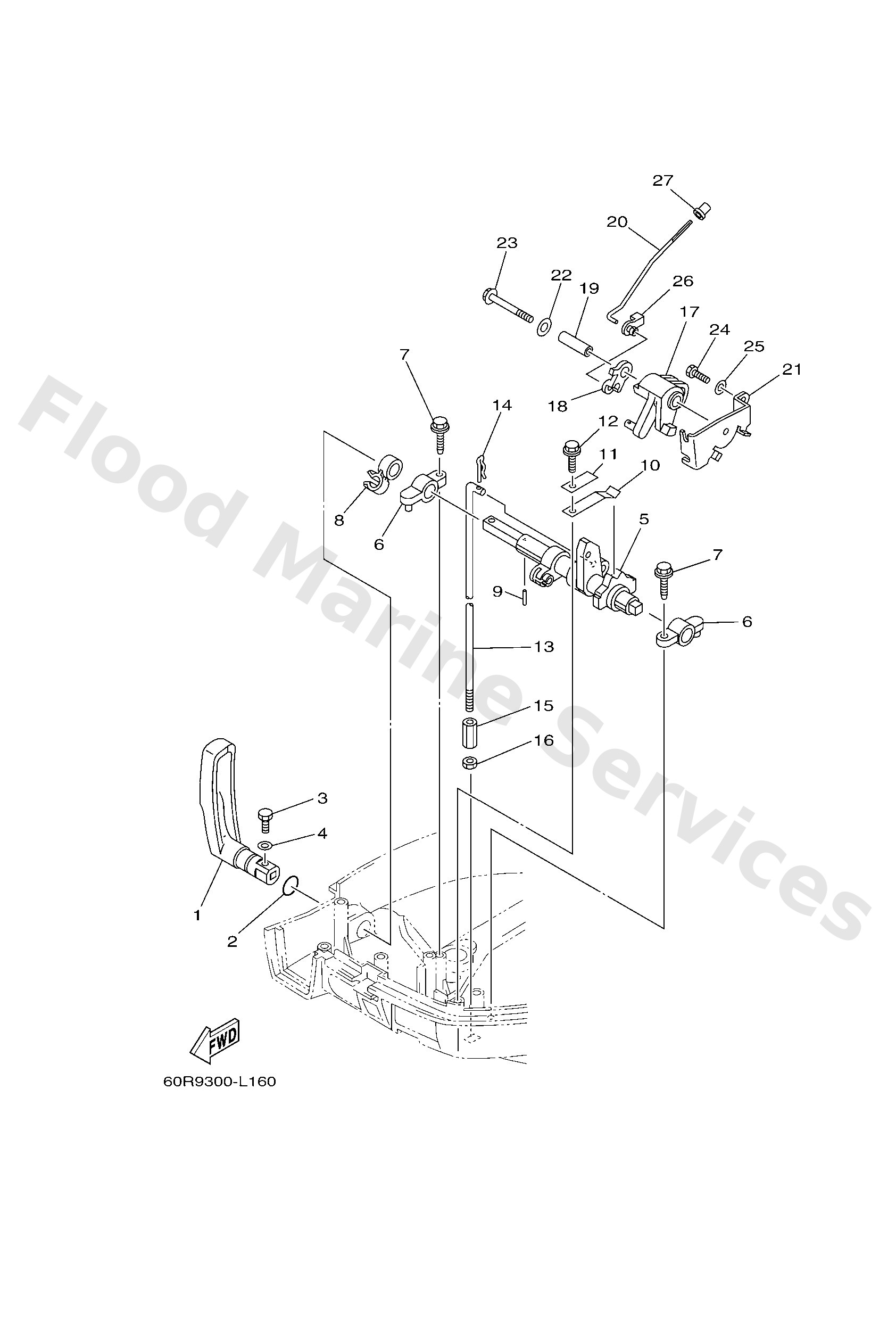

Diagram: CONTROL

Diagram

Parts List

Handle, gear shift
Diagram Reference: 1
O-ring(3ld)
Diagram Reference: 2
Bolt(6a1)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Lever, shift rod
Diagram Reference: 5
Bracket
Diagram Reference: 6
Bolt
Diagram Reference: 7
Clamp
Diagram Reference: 8
Pin, spring (647)
Diagram Reference: 9
Spring
Diagram Reference: 10
Stopper
Diagram Reference: 11
Bolt
Diagram Reference: 12
60RG414300 (S(17.1"))
Rod, shift 1
Diagram Reference: 13
60RG414310 (L(22.1"))
Rod, shift 1
Diagram Reference: 13
Clip
Diagram Reference: 14
Connector, shift rod
Diagram Reference: 15
Nut
Diagram Reference: 16
Pulley
Diagram Reference: 17
Lever, free accel.
Diagram Reference: 18
Collar (6h3)
Diagram Reference: 19
Link, accel.
Diagram Reference: 20
Stay, throttle wire
Diagram Reference: 21
Washer, plate (6e5)
Diagram Reference: 22
Bolt, hexagon w/w deep recess
Diagram Reference: 23
Bolt(gh1)
Diagram Reference: 24
Washer, plain (646)
Diagram Reference: 25
Joint, choke lever
Diagram Reference: 26
Cap,over flow pipe
Diagram Reference: 27
