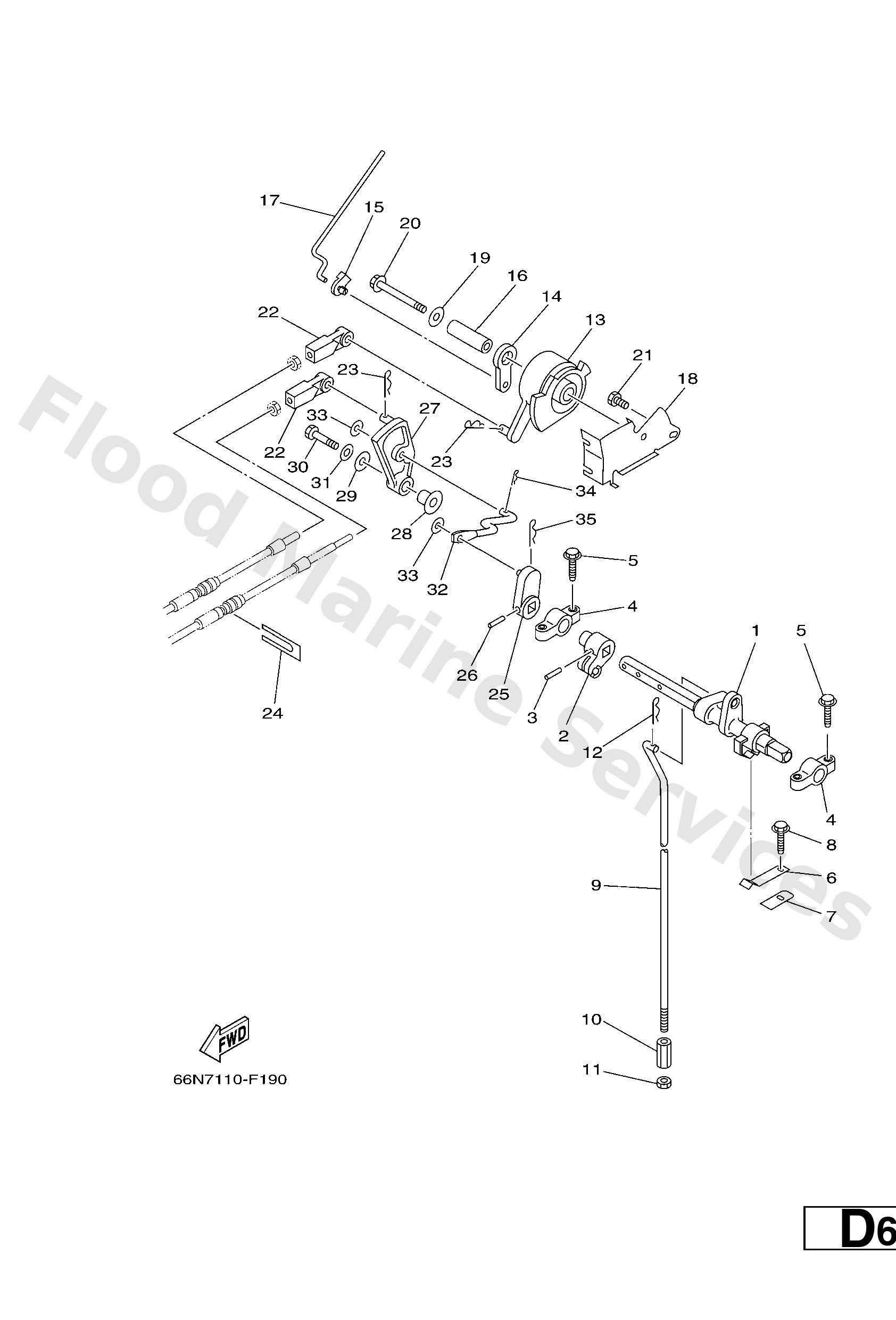

Diagram: CONTROL

Diagram

Parts List

Lever, shift rod
Diagram Reference: 1
Bushing, shift rod lever
Diagram Reference: 2
Pin, spring
Diagram Reference: 3
Bracket 2
Diagram Reference: 4
Bolt
Diagram Reference: 5
Spring
Diagram Reference: 6
Stopper
Diagram Reference: 7
Bolt
Diagram Reference: 8
66M4414300 (S(17.3"))
Rod, shift
Diagram Reference: 9
66M4414310 (L(22.3"))
Rod, shift
Diagram Reference: 9
Connector, shift rod
Diagram Reference: 10
Nut
Diagram Reference: 11
Clip 620436610000
Diagram Reference: 12
Pulley
Diagram Reference: 13
Lever, free accel.
Diagram Reference: 14
Joint, choke lever
Diagram Reference: 15
-
Diagram Reference: 16
Link, accel.
Diagram Reference: 17
Stay, Throttle Wire
Diagram Reference: 18
Washer (6a0)
Diagram Reference: 19
Bolt, hexagon w/w deep recess
Diagram Reference: 20
Bolt
Diagram Reference: 21
Cable end, remote control
Diagram Reference: 22
Clamp, cable
Diagram Reference: 24
Joint
Diagram Reference: 25
Lever, shift rod
Diagram Reference: 27
Coller (6a0)
Diagram Reference: 28
Bolt
Diagram Reference: 30
Washer, plain (646)
Diagram Reference: 31
Joint, rod 1
Diagram Reference: 32
Washer, plate(61u)
Diagram Reference: 33
Pin, hair 6264123500
Diagram Reference: 34
