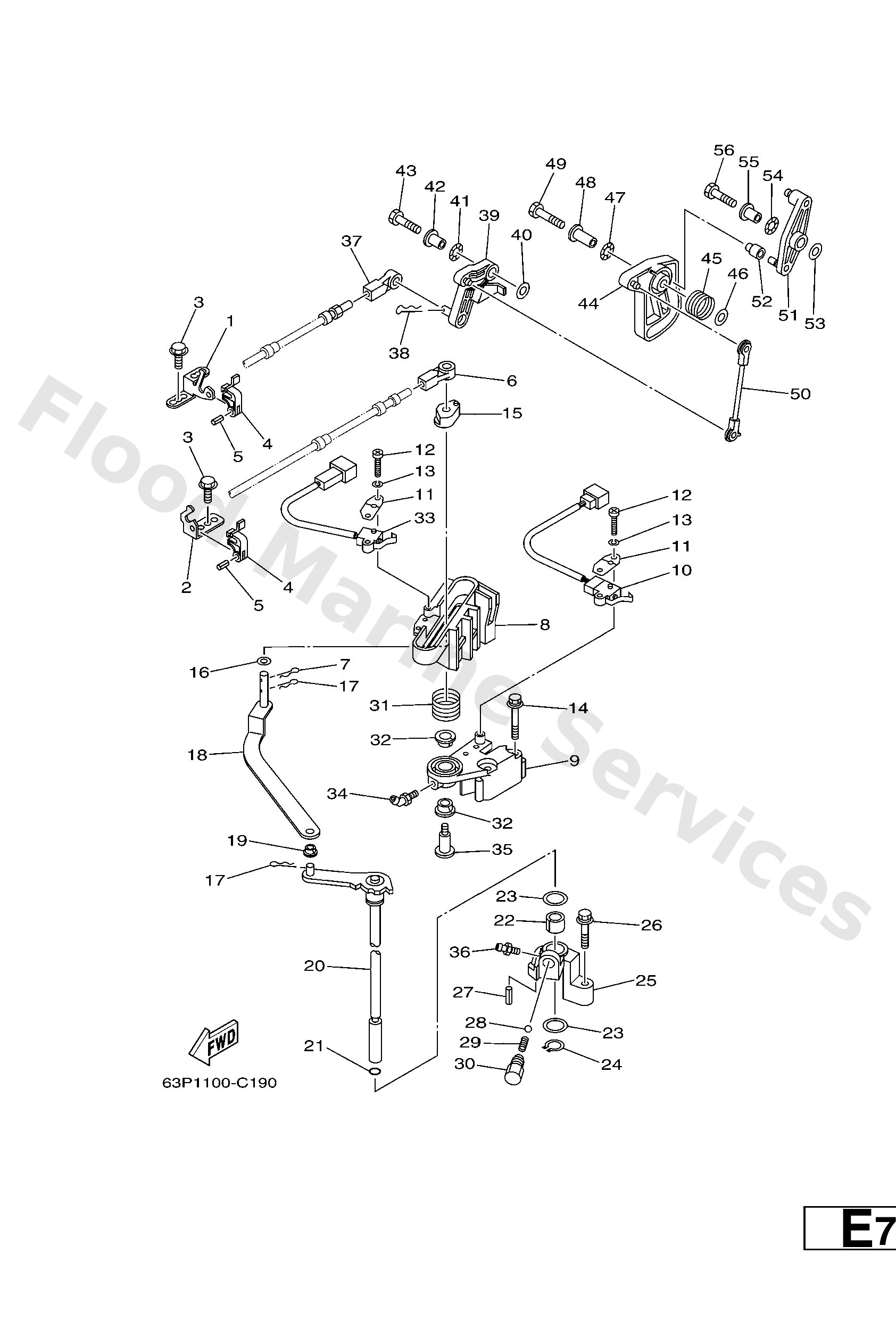

Diagram: CONTROL

Diagram

Parts List

Bracket, remote control 1
Diagram Reference: 1
Bracket, remote control 2
Diagram Reference: 2
Bolt
Diagram Reference: 3
Clamp, cable 1
Diagram Reference: 4
Pin, spring (663)
Diagram Reference: 5
Cable end, remote control
Diagram Reference: 6
Clip 620436610000
Diagram Reference: 7
Bracket
Diagram Reference: 8
Bracket
Diagram Reference: 9
Switch assembly
Diagram Reference: 10
Plate
Diagram Reference: 11
Screw, panhead (796)
Diagram Reference: 12
Ybs67-4 washer, spring
Diagram Reference: 13
Bolt, hexagon w/w deep recess
Diagram Reference: 14
Bushing, shift rod lever
Diagram Reference: 15
Washer, plate (6e5)
Diagram Reference: 16
Lever, shift rod
Diagram Reference: 18
Bushing (688)
Diagram Reference: 19
Handle gear shift assembly
Diagram Reference: 20
O-ring
Diagram Reference: 21
Bush(6e5)
Diagram Reference: 22
Washer, plate(663)
Diagram Reference: 23
Circlip
Diagram Reference: 24
Bracket
Diagram Reference: 25
Bolt, hexagon w/w deep recess
Diagram Reference: 26
Ball (697)
Diagram Reference: 28
Spring 6484411600
Diagram Reference: 29
Bushing 2
Diagram Reference: 30
Spring, torsion(61a)
Diagram Reference: 31
Bush(666)
Diagram Reference: 32
Switch assembly
Diagram Reference: 33
Nipple, grease(61a)
Diagram Reference: 34
Bolt
Diagram Reference: 35
Nipple, grease(6a1)
Diagram Reference: 36
Lever, throttle control
Diagram Reference: 39
Washer (6a0)
Diagram Reference: 40
Washer, wave (676)
Diagram Reference: 41
Coller (6a0)
Diagram Reference: 42
Bolt
Diagram Reference: 43
Cam, accel.
Diagram Reference: 44
Spring
Diagram Reference: 45
Collar
Diagram Reference: 48
Bolt(j52)
Diagram Reference: 49
Joint, link
Diagram Reference: 50
Lever, throttle
Diagram Reference: 51
Bushing
Diagram Reference: 52
