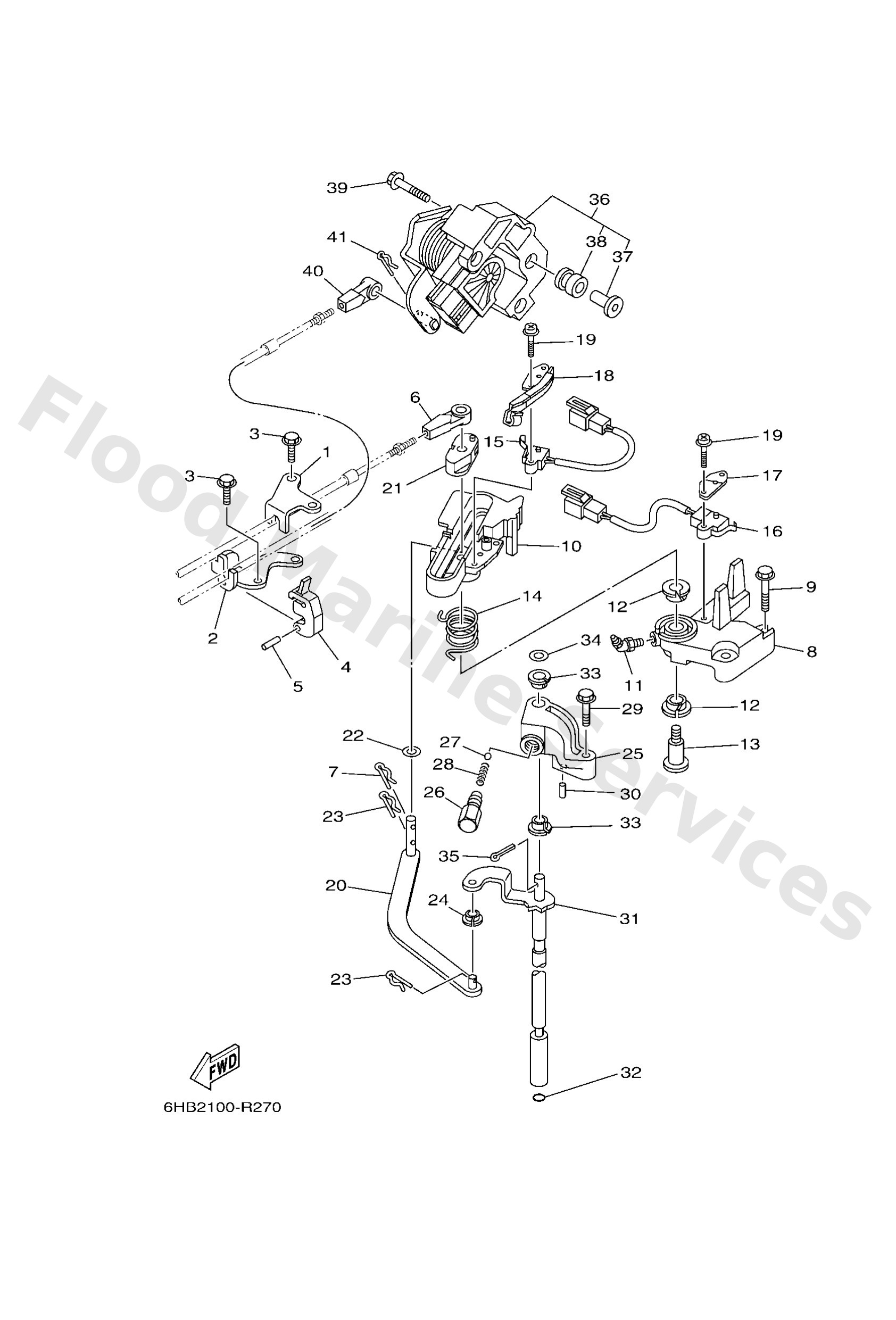

Diagram: CONTROL

Diagram

Parts List

Bracket, remote control 1
Diagram Reference: 1
Bracket, remote control 2
Diagram Reference: 2
Bolt, hexagon w/w deep recess
Diagram Reference: 3
Clamp, cable
Diagram Reference: 4
Pin, Spring
Diagram Reference: 5
22
Diagram Reference: 6
Clip
Diagram Reference: 7
Bracket
Diagram Reference: 8
Bolt, flange deep recess
Diagram Reference: 9
Bracket
Diagram Reference: 10
22
Diagram Reference: 11
Bush
Diagram Reference: 12
Bolt
Diagram Reference: 13
Spring, torsion
Diagram Reference: 14
Switch Assy
Diagram Reference: 15
Switch Assy
Diagram Reference: 16
Plate
Diagram Reference: 17
Plate
Diagram Reference: 18
Screw, With Washer
Diagram Reference: 19
Lever, shift rod
Diagram Reference: 20
Bushing, Shift Rod Lever
Diagram Reference: 21
22
Diagram Reference: 22
22
Diagram Reference: 24
Bracket
Diagram Reference: 25
19
Diagram Reference: 26
Ball
Diagram Reference: 27
Spring, Compression
Diagram Reference: 28
Bolt, hexagon w/w deep recess
Diagram Reference: 29
Handle gear shift assembly
Diagram Reference: 31
25
Diagram Reference: 32
20
Diagram Reference: 33
Washer, Plate
Diagram Reference: 34
Pin. Cotter
Diagram Reference: 35
Sensor unit
Diagram Reference: 36
Collar
Diagram Reference: 37
Grommet
Diagram Reference: 38
Bolt, with washer
Diagram Reference: 39
