Diagram: CONTROL

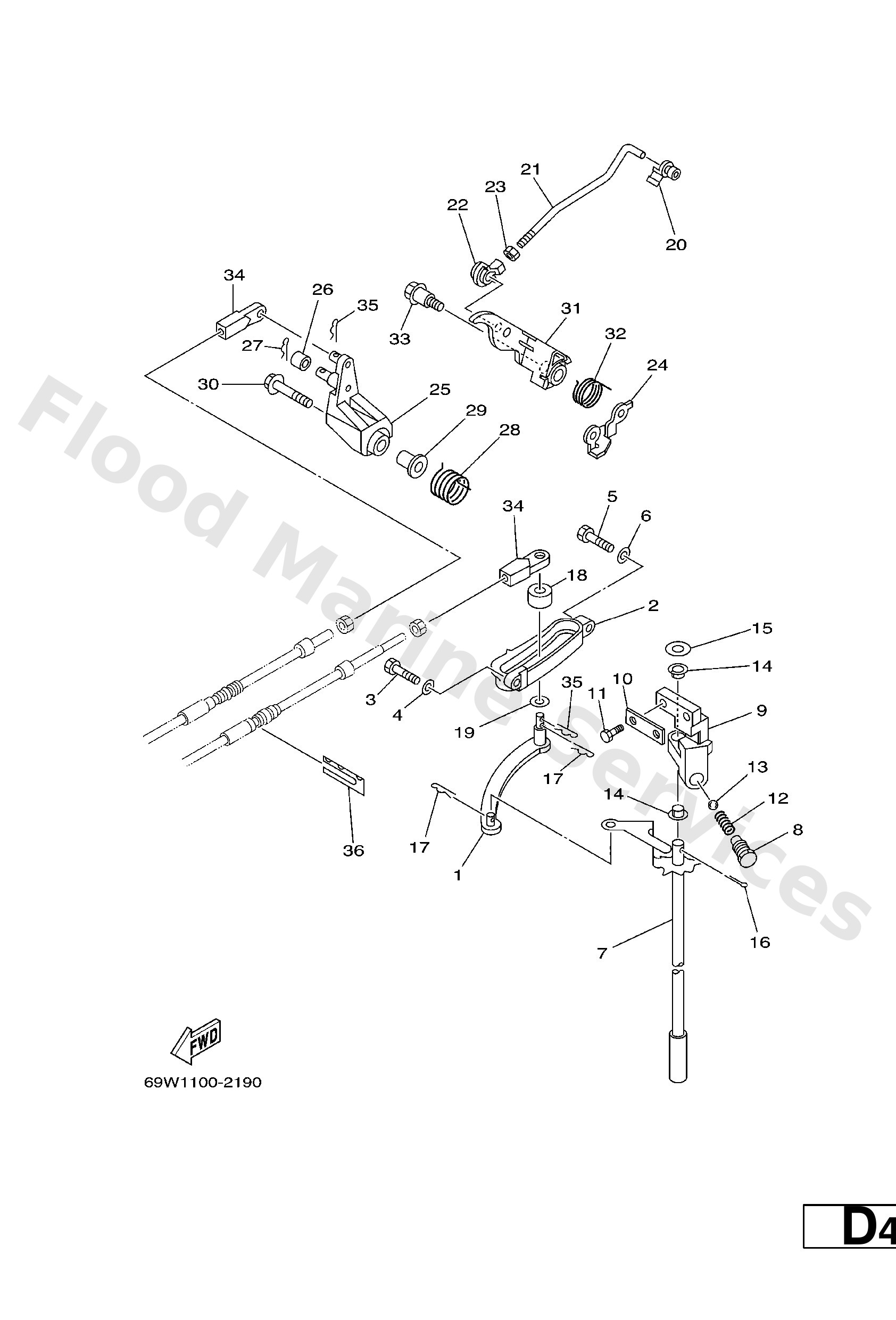

Diagram

Parts List

Lever, shift rod
Diagram Reference: 1
Bracket
Diagram Reference: 2
Bolt(7u8)
Diagram Reference: 3
Washer, plain (646)
Diagram Reference: 4
Bolt
Diagram Reference: 5
Handle gear shift assembly
Diagram Reference: 7
Bushing
Diagram Reference: 8
Bracket
Diagram Reference: 9
Stay, handle gear shift
Diagram Reference: 10
Spring 6484411600
Diagram Reference: 12
Ball (697)
Diagram Reference: 13
Bush(61a)
Diagram Reference: 14
Washer, plate (663)
Diagram Reference: 15
Pin, cotter (648)
Diagram Reference: 16
Clip 620436610000
Diagram Reference: 17
Bushing, shift rod lever
Diagram Reference: 18
Washer, plate (688)
Diagram Reference: 19
Joint, link
Diagram Reference: 20
Rod, link
Diagram Reference: 21
Joint, link
Diagram Reference: 22
Nut (656)
Diagram Reference: 23
Stay
Diagram Reference: 24
Lever, throttle control
Diagram Reference: 25
Bushing
Diagram Reference: 26
Pin, cotter
Diagram Reference: 27
Spring
Diagram Reference: 28
Collar(62y)
Diagram Reference: 29
Bolt, flange(4nx)
Diagram Reference: 30
Lever, accel. control
Diagram Reference: 31
Spring
Diagram Reference: 32
Bolt(62y)
Diagram Reference: 33
Cable end, remote control
Diagram Reference: 34
Clamp, cable 1
Diagram Reference: 36
