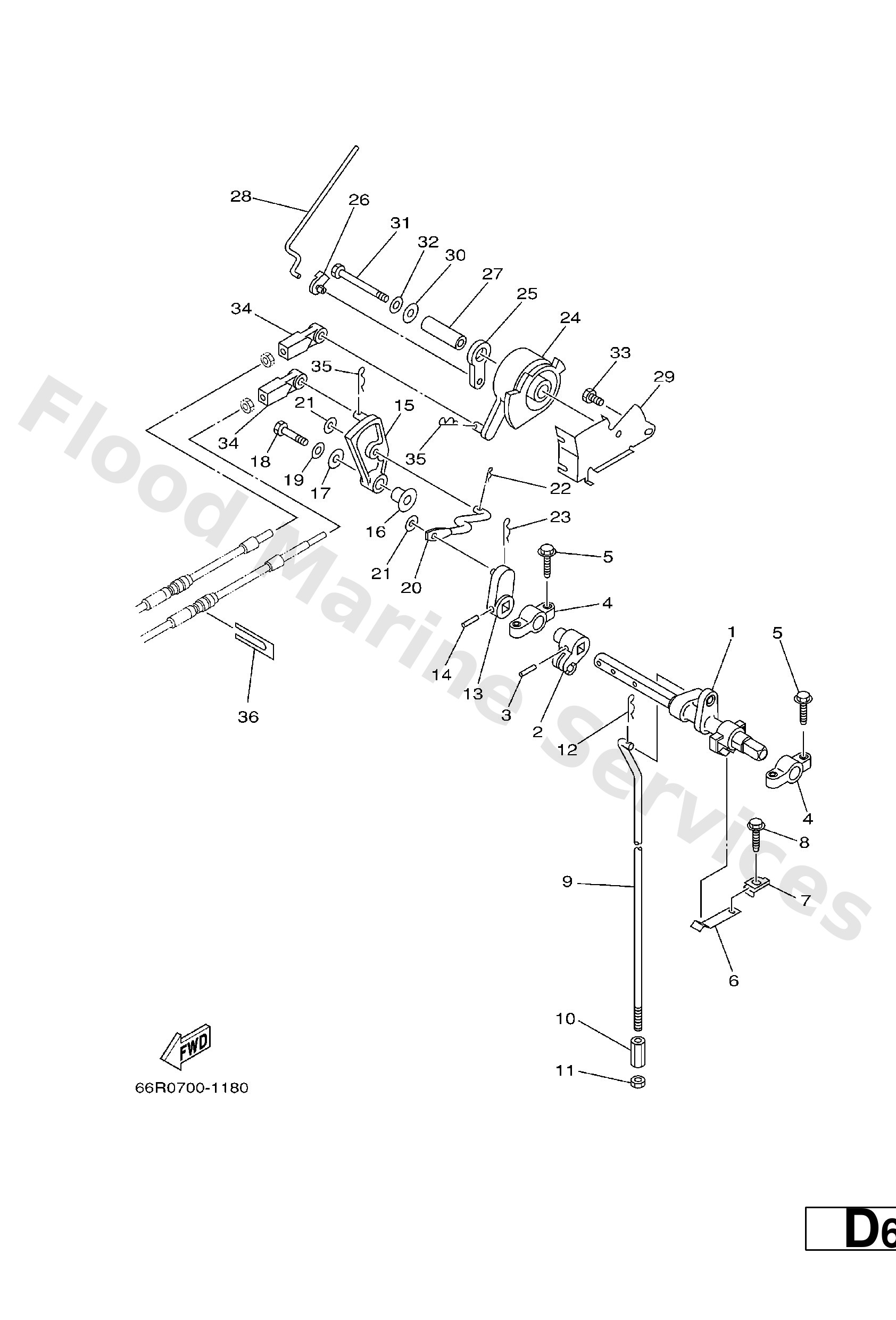

Diagram: CONTROL

Diagram

Parts List

Lever, shift rod
Diagram Reference: 1
Bushing, shift rod lever
Diagram Reference: 2
Pin, spring
Diagram Reference: 3
Bracket 2
Diagram Reference: 4
Bolt
Diagram Reference: 5
Spring
Diagram Reference: 6
Bracket
Diagram Reference: 7
Bolt
Diagram Reference: 8
Rod, shift
Diagram Reference: 9
Connector, shift rod
Diagram Reference: 10
Nut
Diagram Reference: 11
Clip 620436610000
Diagram Reference: 12
Joint
Diagram Reference: 13
Lever, shift rod
Diagram Reference: 15
Coller (6a0)
Diagram Reference: 16
Washer (6a0)
Diagram Reference: 17
Bolt
Diagram Reference: 18
Washer, plain (646)
Diagram Reference: 19
Joint, rod 1
Diagram Reference: 20
Washer, plate(61u)
Diagram Reference: 21
Pin, hair 6264123500
Diagram Reference: 22
Pulley
Diagram Reference: 24
Lever, free accel.
Diagram Reference: 25
Joint, choke lever
Diagram Reference: 26
18 −
Diagram Reference: 27
Link, accel.
Diagram Reference: 28
Stay, Throttle Wire
Diagram Reference: 29
Bolt, hexagon w/w deep recess
Diagram Reference: 31
Bolt
Diagram Reference: 33
Cable end, remote control
Diagram Reference: 34
Clamp, cable
Diagram Reference: 36
