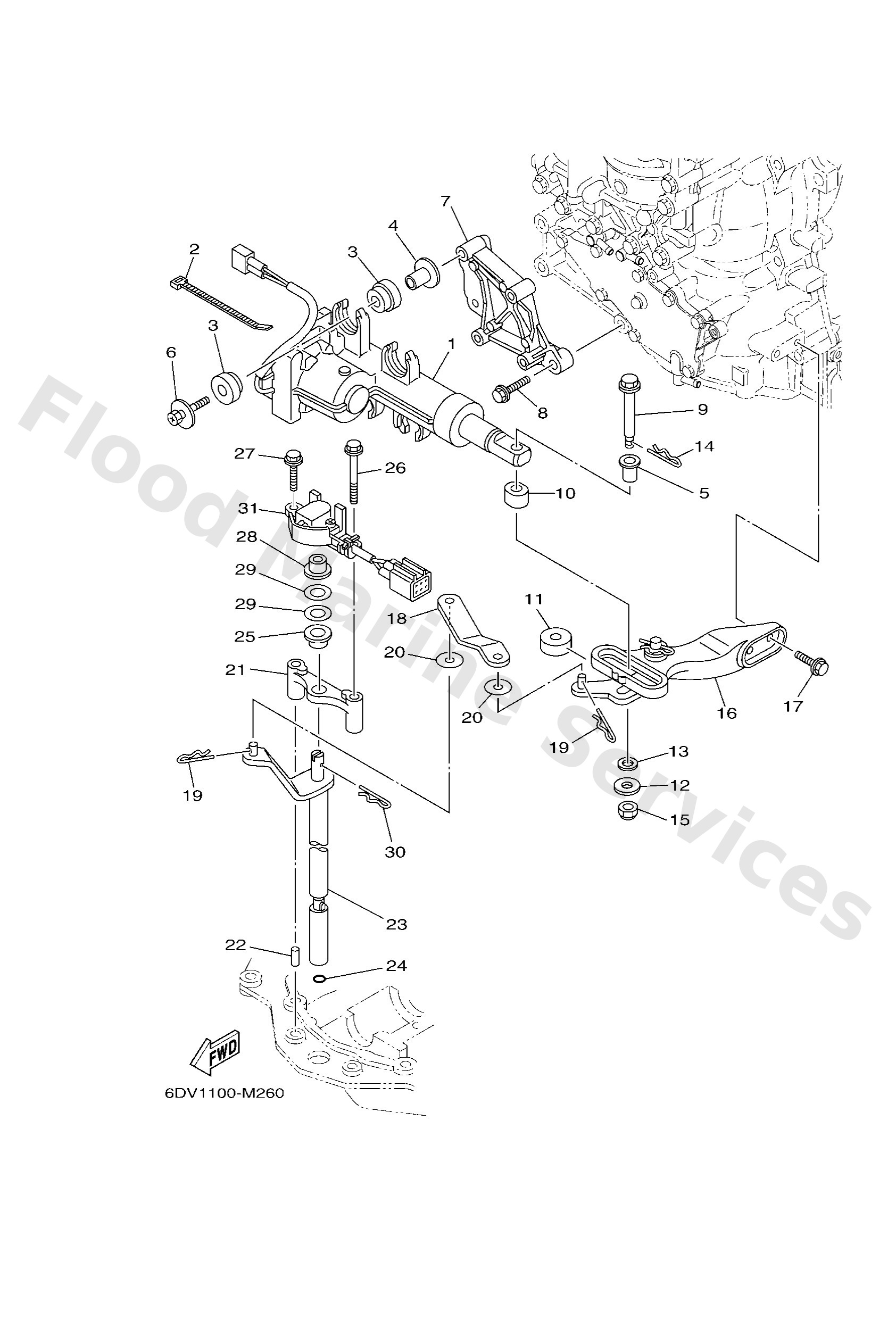

Diagram: CONTROL

Diagram

Parts List

Actuator unit
Diagram Reference: 1
Clamp
Diagram Reference: 2
Grommet
Diagram Reference: 3
Collar
Diagram Reference: 4
Bush
Diagram Reference: 5
Bolt
Diagram Reference: 6
Joint
Diagram Reference: 7
Bolt, flange deep recess
Diagram Reference: 8
Pin, joint 1
Diagram Reference: 9
Bushing, shift rod lever
Diagram Reference: 10
Bushing
Diagram Reference: 11
Washer,plate (6k8)
Diagram Reference: 12
Washer, plate(6t4)
Diagram Reference: 13
Clip 620436610000
Diagram Reference: 14
Nut, self-locking(6e5)
Diagram Reference: 15
Shift link assembly
Diagram Reference: 16
Bolt, hexagon w/w deep recess
Diagram Reference: 17
Lever, shift rod
Diagram Reference: 18
Washer, plate
Diagram Reference: 20
Bracket
Diagram Reference: 21
Pin, dowel
Diagram Reference: 22
6DV4412003 (X(25.3"))
Handle gear shift assembly
Diagram Reference: 23
6DV4412012 (L(20.3"))
Handle gear shift assembly
Diagram Reference: 23
O-ring
Diagram Reference: 24
Bush
Diagram Reference: 25
Bolt, hexagon w/w deep recess
Diagram Reference: 26
Washer, plate
Diagram Reference: 29
Clip
Diagram Reference: 30
Sensor assembly
Diagram Reference: 31
