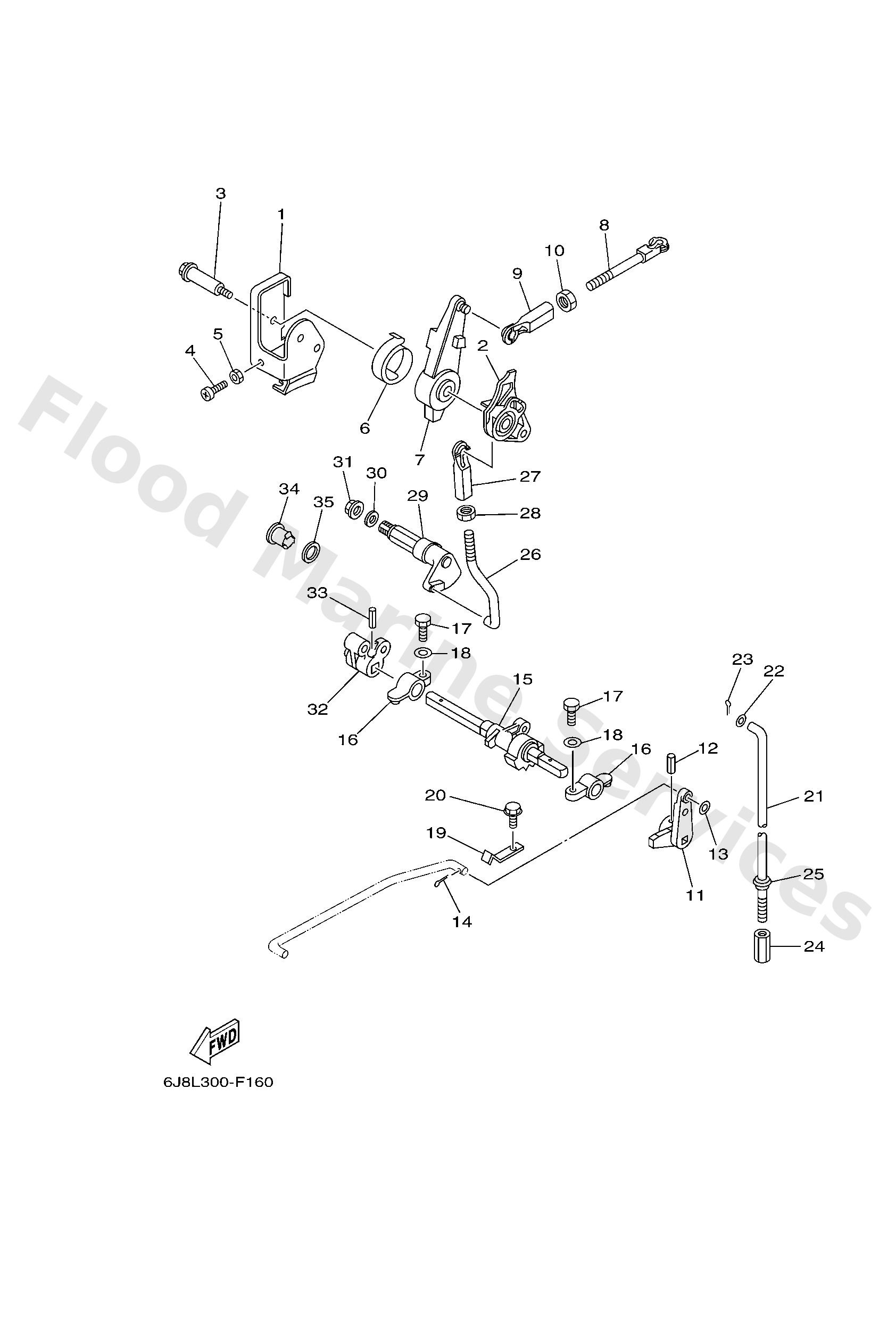

Diagram: CONTROL 1

Diagram

Parts List

Stay, throttle wire
Diagram Reference: 1
Cam, accel.
Diagram Reference: 2
Bolt(6j8)
Diagram Reference: 3
Screw, pan head(6b0)
Diagram Reference: 4
Nut(661)
Diagram Reference: 5
Spring 1
Diagram Reference: 6
Lever, magneto control
Diagram Reference: 7
Joint
Diagram Reference: 8
Joint, link 2
Diagram Reference: 9
Nut, hexagon (663)
Diagram Reference: 10
Arm, shift rod
Diagram Reference: 11
Pin, spring (6h3)
Diagram Reference: 12
Ybs66-6 washer, plain
Diagram Reference: 13
Pin, cotter (648)
Diagram Reference: 14
Lever, shift rod
Diagram Reference: 15
Bracket
Diagram Reference: 16
Bolt(62y)
Diagram Reference: 17
Washer, plain (646)
Diagram Reference: 18
Spring
Diagram Reference: 19
Bolt, flange deep recess
Diagram Reference: 20
Rod, shift
Diagram Reference: 21
Washer, plain (646)
Diagram Reference: 22
Pin, cotter
Diagram Reference: 23
Connector, shift rod
Diagram Reference: 24
Seal, damper
Diagram Reference: 25
Rod 2
Diagram Reference: 26
Lever, throttle control
Diagram Reference: 29
Washer plate 648441880000
Diagram Reference: 30
Nut, nylon (6j8)
Diagram Reference: 31
Joint
Diagram Reference: 32
Grommet 3
Diagram Reference: 34
Washer, plate (6e0)
Diagram Reference: 35
