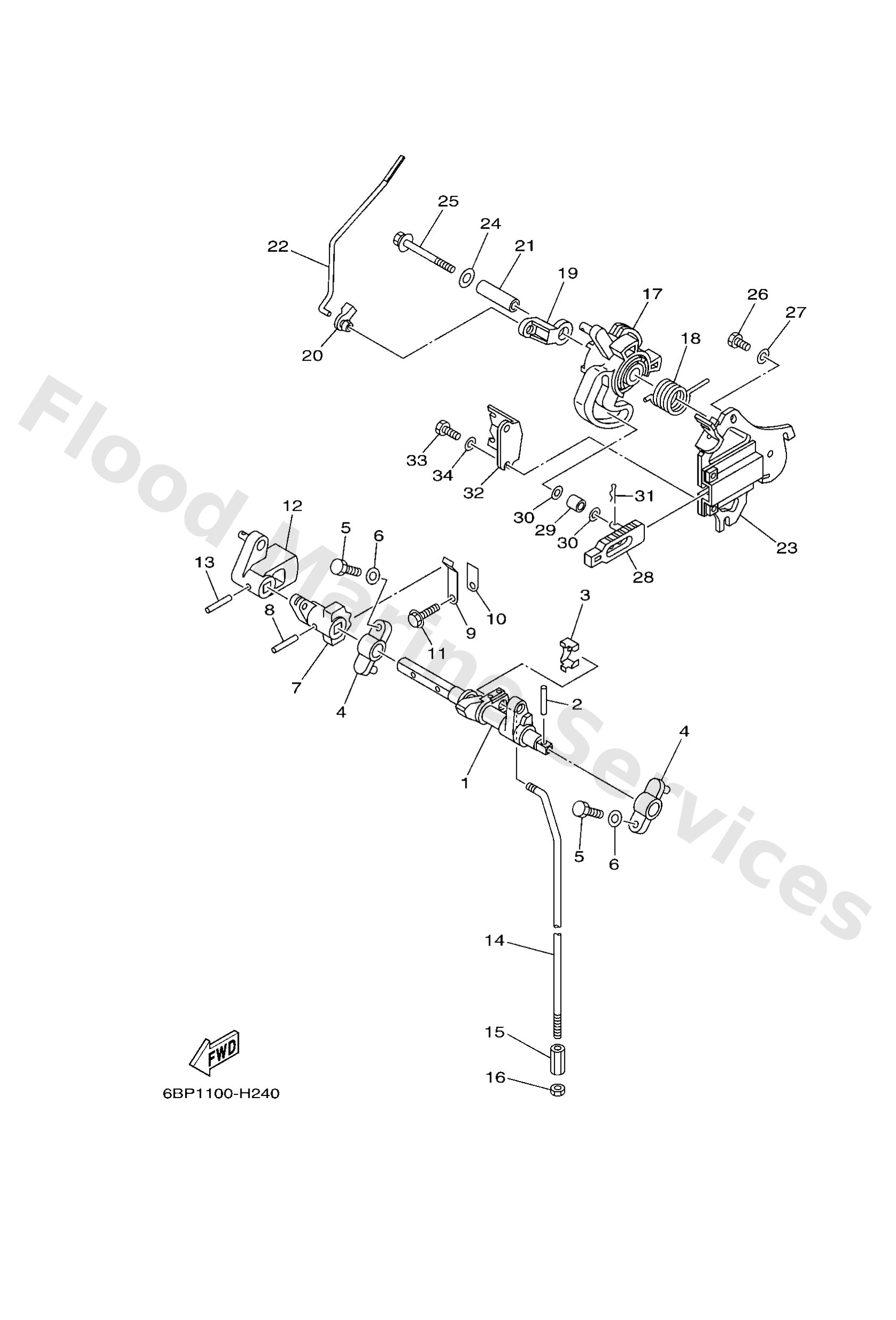

Diagram: CONTROL 2

Diagram

Parts List

Lever, shift rod
Diagram Reference: 1
Pin, spring
Diagram Reference: 2
End, cable 2
Diagram Reference: 3
Bracket
Diagram Reference: 4
Bolt(7u8)
Diagram Reference: 5
Washer, plain (646)
Diagram Reference: 6
Lever, shift control
Diagram Reference: 7
Spring
Diagram Reference: 9
Stopper
Diagram Reference: 10
Bolt, flange deep recess
Diagram Reference: 11
Joint
Diagram Reference: 12
6BP4414300 (S(16.7"))
Rod, shift
Diagram Reference: 14
6BP4414310 (L(21.7"))
Rod, shift
Diagram Reference: 14
Connector, shift rod
Diagram Reference: 15
Nut
Diagram Reference: 16
Pulley
Diagram Reference: 17
Spring, torsion
Diagram Reference: 18
Lever, free accel.
Diagram Reference: 19
Joint, choke lever
Diagram Reference: 20
Collar
Diagram Reference: 21
Link, accel.
Diagram Reference: 22
Bracket, throttle
Diagram Reference: 23
Washer (6a0)
Diagram Reference: 24
Bolt, hexagon w/w deep recess
Diagram Reference: 25
Bolt(gj3)
Diagram Reference: 26
Plunger, shift cam
Diagram Reference: 28
Bushing
Diagram Reference: 29
Washer, plate
Diagram Reference: 30
Pin, hair 6264123500
Diagram Reference: 31
Stay, throttle wire
Diagram Reference: 32
