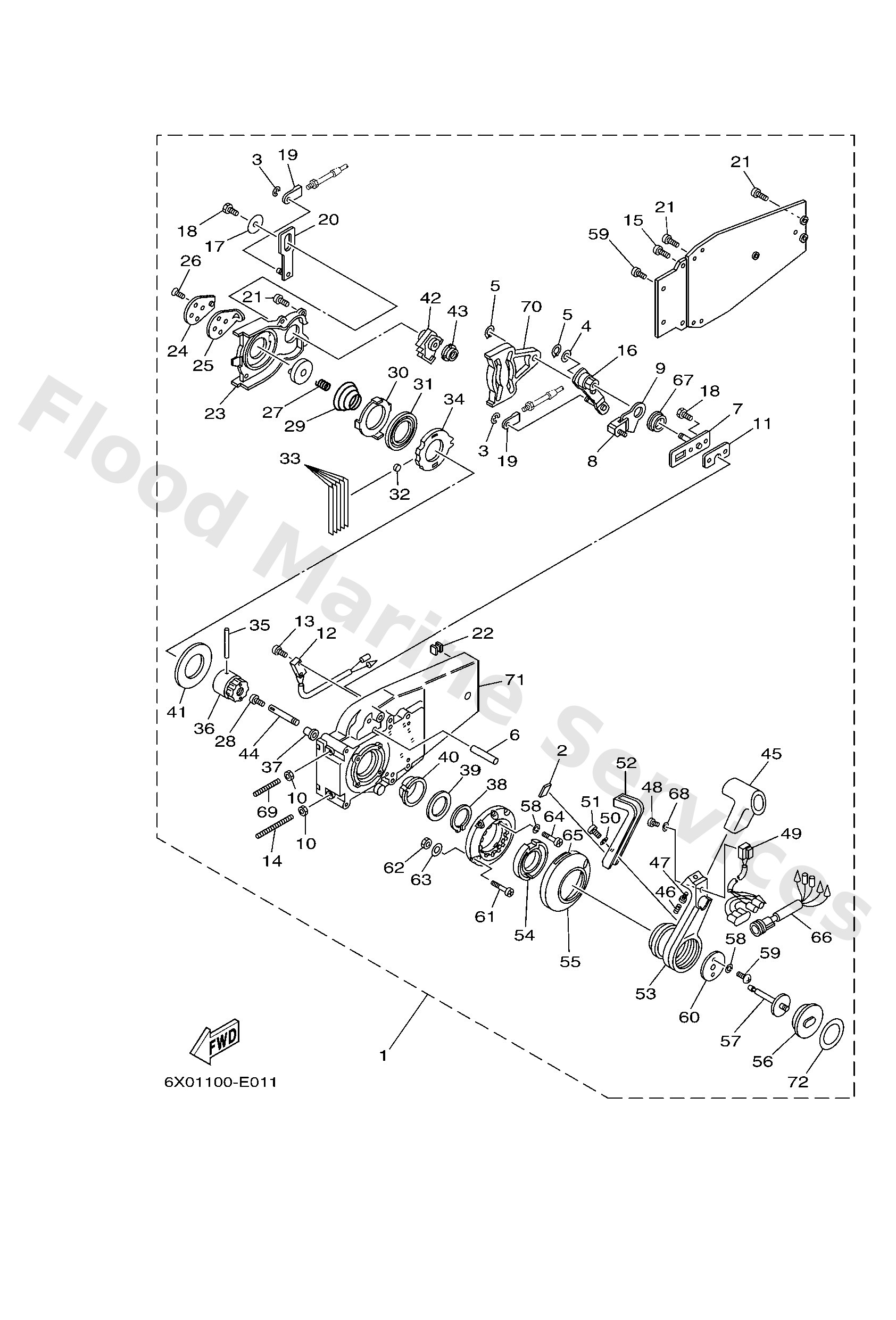

Diagram: CONTROL FLUSH STANDARD

Diagram

Parts List

6X04820612 (WITH PT/T SW.)
Remote Control assembly
Diagram Reference: 1
Cap, lock arm
Diagram Reference: 2
Circlip (701)
Diagram Reference: 3
Washer, plate
Diagram Reference: 4
Circlip 1
Diagram Reference: 5
Shaft, friction
Diagram Reference: 6
-
Diagram Reference: 7
Throttle, friction
Diagram Reference: 8
Plate, adjust
Diagram Reference: 9
Nut(661)
Diagram Reference: 10
Spacer 2
Diagram Reference: 11
Neutral switch assembly
Diagram Reference: 12
Screw, pan head (n151)
Diagram Reference: 13
Screw1
Diagram Reference: 14
Screw, panhead (a93)
Diagram Reference: 15
-
Diagram Reference: 16
Washer 1
Diagram Reference: 17
Bolt (fj0)
Diagram Reference: 18
Cable end, remote control 2
Diagram Reference: 19
Arm, shift
Diagram Reference: 20
Screw 1
Diagram Reference: 21
Anchor, cable
Diagram Reference: 22
Housing, gear
Diagram Reference: 23
Arm, drive
Diagram Reference: 24
-
Diagram Reference: 25
Screw flat head
Diagram Reference: 26
Spring 1
Diagram Reference: 27
Screw, pan head (7h3)
Diagram Reference: 28
Spring, free accel.
Diagram Reference: 29
Plate, lock
Diagram Reference: 30
Plate, shift
Diagram Reference: 31
Roller, free accel
Diagram Reference: 32
Spring, detent
Diagram Reference: 33
Gear 1
Diagram Reference: 34
Pin 2
Diagram Reference: 35
Shaft, Drive
Diagram Reference: 36
Bushing 4
Diagram Reference: 37
Circlip 2
Diagram Reference: 38
Washer 3
Diagram Reference: 39
Bushing 1
Diagram Reference: 40
Washer 2
Diagram Reference: 41
Gear 2
Diagram Reference: 42
Bushing
Diagram Reference: 43
Shaft, Free Accel.
Diagram Reference: 44
Grip, control lever
Diagram Reference: 45
Spring, neutral lock
Diagram Reference: 46
Screw, pan head (7g3)
Diagram Reference: 47
Screw, pan head (e56)
Diagram Reference: 48
Trim & tilt switch assembly
Diagram Reference: 49
Washer
Diagram Reference: 50
Screw 1
Diagram Reference: 51
Lock, neutral
Diagram Reference: 52
Lever, control
Diagram Reference: 53
Plate, lock
Diagram Reference: 54
Cover
Diagram Reference: 55
Cover
Diagram Reference: 56
Plunger
Diagram Reference: 57
Washer, tooth
Diagram Reference: 58
Screw
Diagram Reference: 59
Washer 3
Diagram Reference: 60
6X04812800 (UR)
Screw 2
Diagram Reference: 61
9789006035 (UR)
Screw, pan head(6h4)
Diagram Reference: 61
Nut 1
Diagram Reference: 62
Washer 1
Diagram Reference: 63
-
Diagram Reference: 64
Indicator, shift
Diagram Reference: 65
Extension, wire lead
Diagram Reference: 66
Bushing
Diagram Reference: 67
Washer(6k8)
Diagram Reference: 68
Screw
Diagram Reference: 69
Plate, cam
Diagram Reference: 70
Housing,1
Diagram Reference: 71
Graphic
