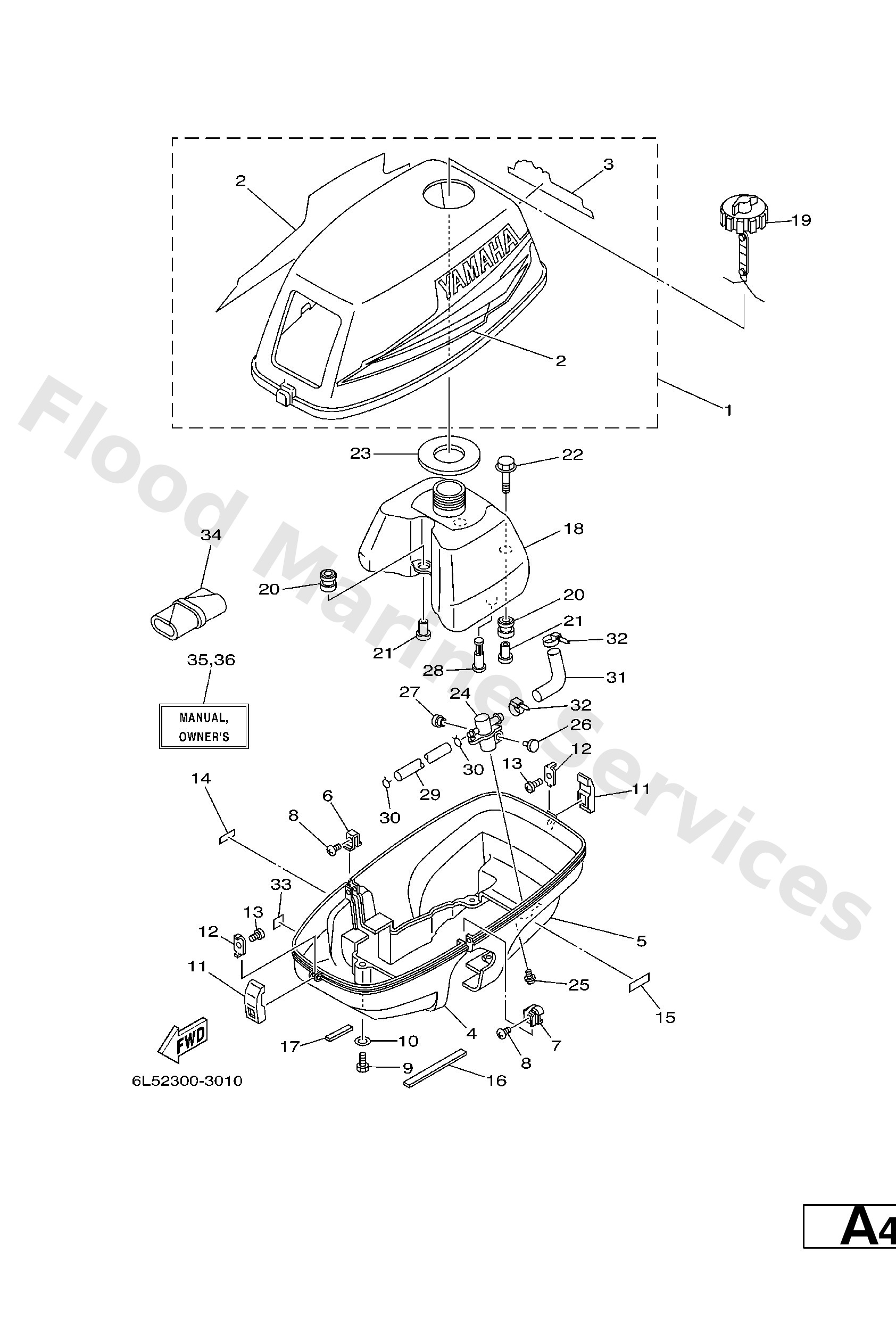

Diagram: COWLING . FUEL

Diagram

Parts List

Top Cowling Assy
Diagram Reference: 1
1−
Diagram Reference: 2
Graphic, Rear
Diagram Reference: 3
Cowling, Bottom
Diagram Reference: 4
Cowling, Bottom
Diagram Reference: 5
Stay, Apron 1
Diagram Reference: 6
Stay, Apron 2
Diagram Reference: 7
Screw, Pan Head
Diagram Reference: 8
Bolt
Diagram Reference: 9
Washer
Diagram Reference: 10
Holder, Clamp Band
Diagram Reference: 11
Plate, Stop
Diagram Reference: 12
Screw, Tapping
Diagram Reference: 13
Indicator, Shift
Diagram Reference: 14
Emblem, Fuel Cock
Diagram Reference: 15
Damper
Diagram Reference: 16
Damper
Diagram Reference: 17
Tank, Fuel
Diagram Reference: 18
Cap Assy
Diagram Reference: 19
Damper, Ignition Coil
Diagram Reference: 20
Pipe
Diagram Reference: 21
Bolt, With Washer
Diagram Reference: 22
Gasket, Cap 1
Diagram Reference: 23
Fuel Cock Assy 1
Diagram Reference: 24
Screw, With Washer
Diagram Reference: 25
Indicator 3
Diagram Reference: 26
Indicator 4
Diagram Reference: 27
Strainer 1
Diagram Reference: 28
Pipe, Fuel 1
Diagram Reference: 29
4−
Diagram Reference: 30
Pipe 2
Diagram Reference: 31
Clamp
Diagram Reference: 32
Label, Caution
Diagram Reference: 33
7−
Diagram Reference: 34
