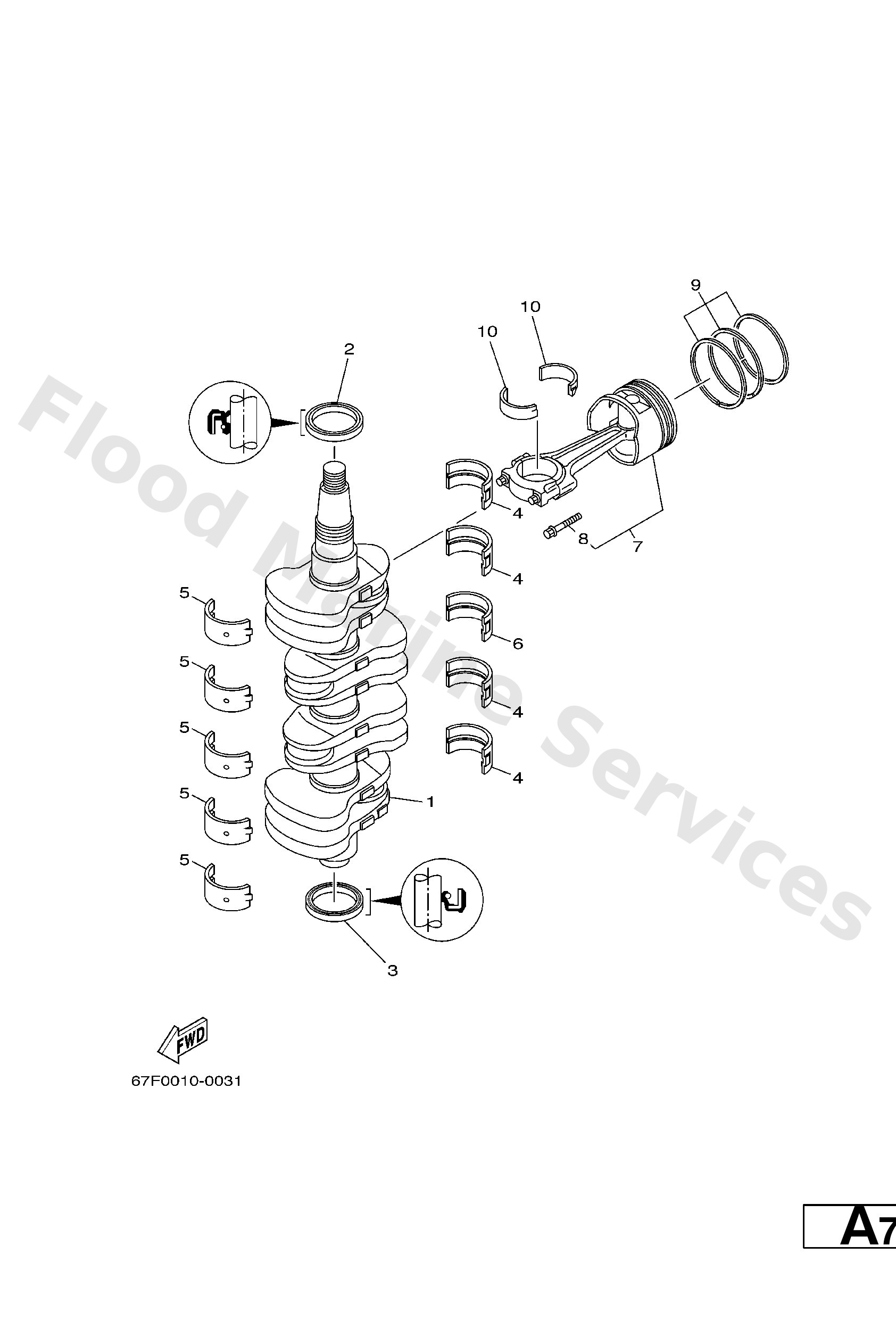

Diagram: CRANKSHAFT. PISTON

Diagram

Parts List

Crankshaft
Diagram Reference: 1
Oil seal
Diagram Reference: 2
Oil seal
Diagram Reference: 3
67F−11416−00 (UR GREEN)
Plane bearing, crankshaft 1
Diagram Reference: 4
67F−11416−10 (UR BLUE)
Plane bearing, crankshaft 1
Diagram Reference: 4
67F−11416−20 (UR RED)
Plane bearing, crankshaft 1
Diagram Reference: 4
67F−11417−00 (UR YELLOW)
Plane bearing, crankshaft 2
Diagram Reference: 5
67F−11417−10 (UR GREEN)
Plane bearing, crankshaft 2
Diagram Reference: 5
67F−11417−20 (UR BLUE)
Plane bearing, crankshaft 2
Diagram Reference: 5
67F−11417−30 (UR RED)
Plane bearing, crankshaft 2
Diagram Reference: 5
67F−11418−10 (UR BLUE)
Plane bearing, crankshaft 3
Diagram Reference: 6
67F−11418−20 (UR RED)
Plane bearing, crankshaft 3
Diagram Reference: 6
67F−11418−00 (UR GREEN)
Plane bearing, crankshaft 3
Diagram Reference: 6
Piston/con-rod assembly(std)
Diagram Reference: 7
Piston/con-rod assembly(0.25mm os)
Diagram Reference: 7
Bolt, connecting rod
Diagram Reference: 8
Piston ring set (std)
Diagram Reference: 9
Piston ring set (0.25mm o/s)
Diagram Reference: 9
67F−11656−00 (UR YELLOW)
Plane bearing, connecting rod
Diagram Reference: 10
67F−11656−10 (UR GREEN)
Plane bearing, connecting rod
Diagram Reference: 10
67F−11656−20 (UR BLUE)
Plane bearing, connecting rod
Diagram Reference: 10
67F−11656−30 (UR RED)
Plane bearing, connecting rod
Diagram Reference: 10
