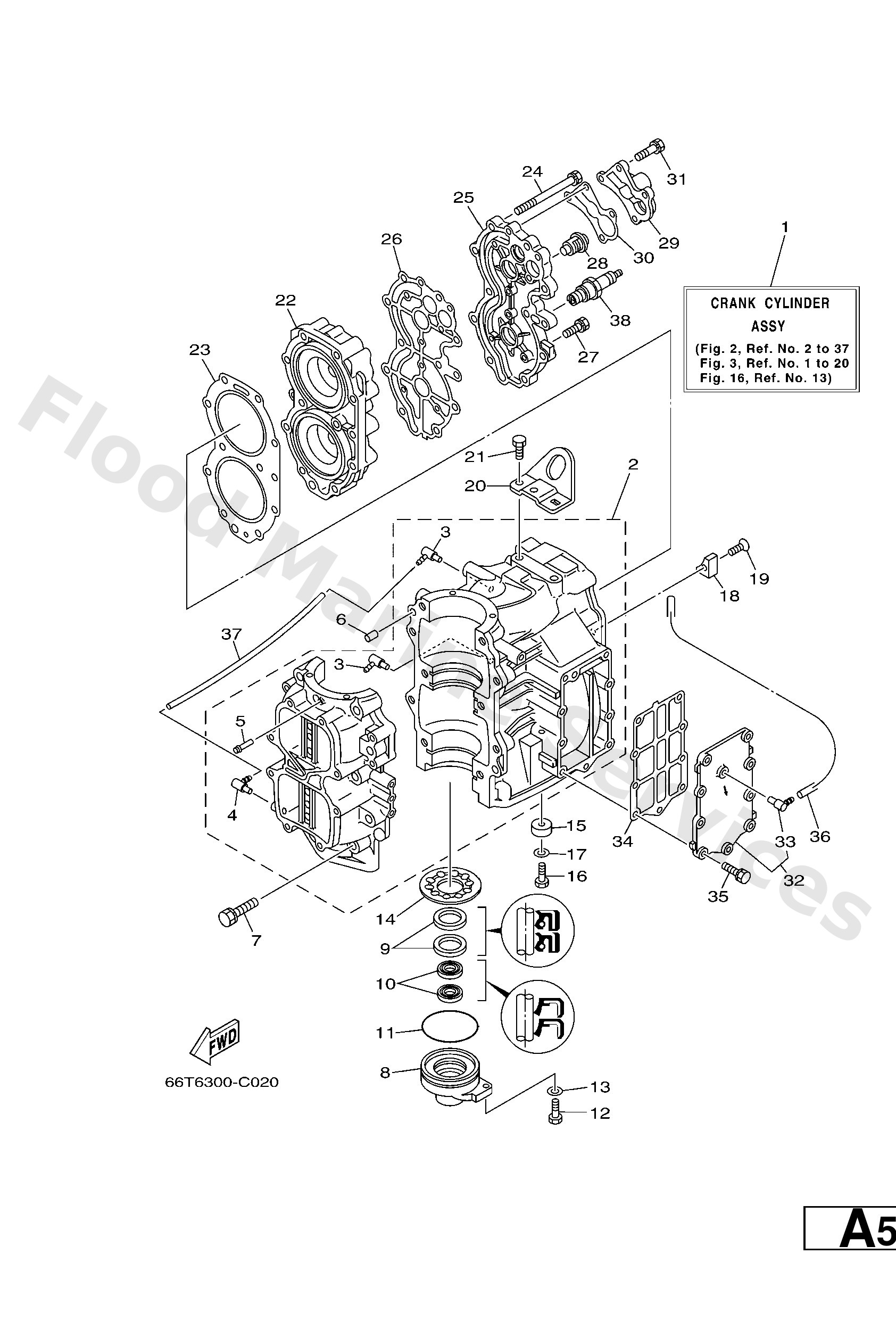

Diagram: CYLINDER & CRANKCASE

Diagram

Parts List

Crank cylinder assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Nozzle
Diagram Reference: 3
Pipe, joint
Diagram Reference: 5
Pin, dowel (626)
Diagram Reference: 6
Bolt, with washer
Diagram Reference: 7
Housing, oil seal
Diagram Reference: 8
Oil seal
Diagram Reference: 9
Oil seal
Diagram Reference: 10
O-ring
Diagram Reference: 11
Bolt(7u8)
Diagram Reference: 12
Washer, plain (646)
Diagram Reference: 13
Washer, bearing cover
Diagram Reference: 14
Anode
Diagram Reference: 15
Anode
Diagram Reference: 18
Screw, countersunk
Diagram Reference: 19
Hanger, engine
Diagram Reference: 20
Bolt
Diagram Reference: 21
Head, cylinder 1
Diagram Reference: 22
Gasket, cylinder head 1
Diagram Reference: 23
Bolt, with washer
Diagram Reference: 24
Cover, cylinder head 1
Diagram Reference: 25
Gasket, head cover 1
Diagram Reference: 26
Bolt, with washer
Diagram Reference: 27
Thermostat
Diagram Reference: 28
Cover, thermostat
Diagram Reference: 29
Gasket, cover
Diagram Reference: 30
Bolt, with washer
Diagram Reference: 31
Outer cover, exhaust
Diagram Reference: 32
Nipple, hose
Diagram Reference: 33
Gasket, exhaust outer cover
Diagram Reference: 34
Hose (l1500)
Diagram Reference: 36
Hose (l390)
Diagram Reference: 37
Plug, spark (br7hs)
Diagram Reference: 38
