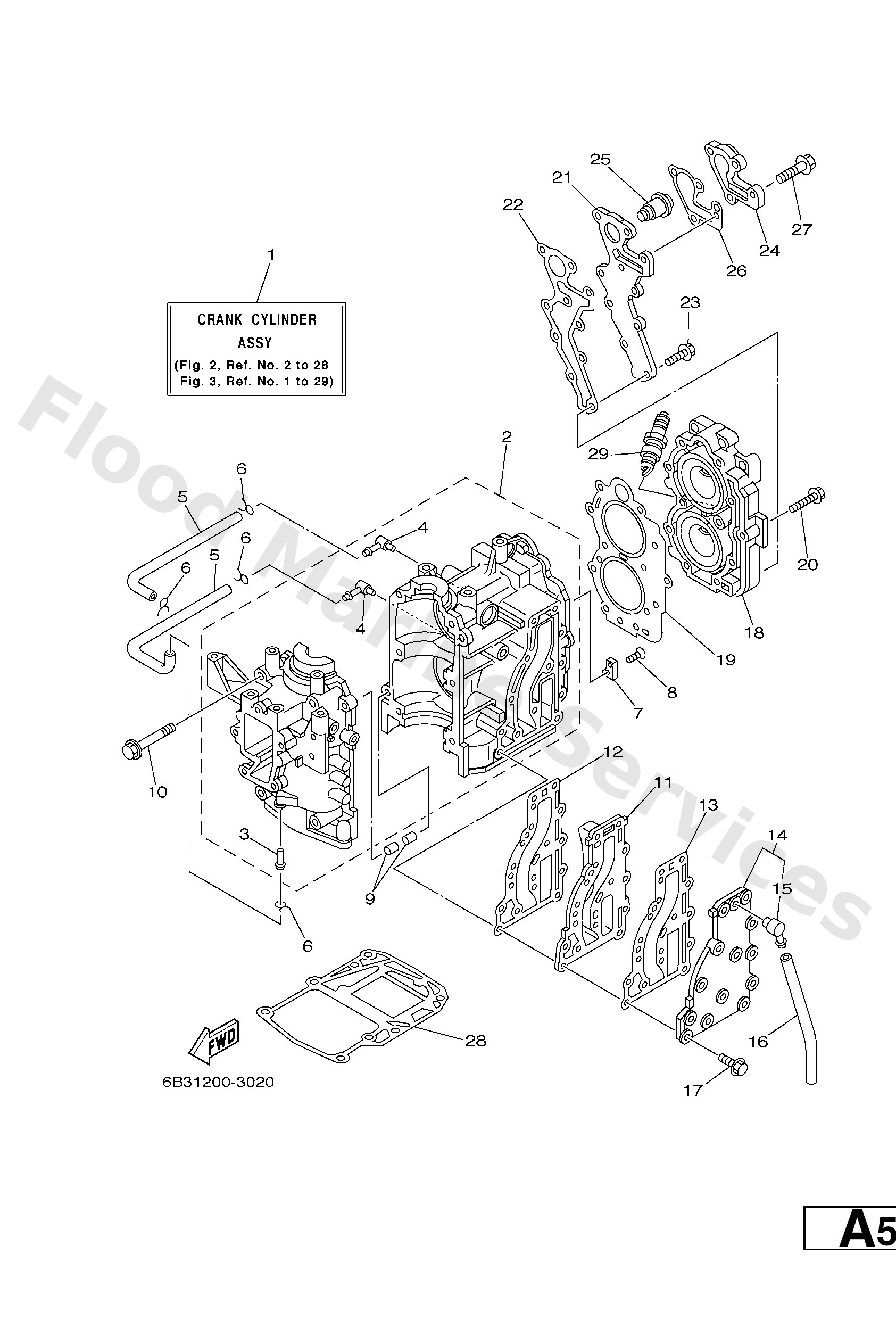

Diagram: CYLINDER & CRANKCASE

Diagram

Parts List

Crank cylinder assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Pipe, joint
Diagram Reference: 3
Pipe, joint
Diagram Reference: 4
Hose (l390)
Diagram Reference: 5
Clip (655)
Diagram Reference: 6
Anode 1
Diagram Reference: 7
Ybs53-516 screw,flat head
Diagram Reference: 8
Pin, dowel (614)
Diagram Reference: 9
Bolt, with washer(63v)
Diagram Reference: 10
Inner cover, exhaust
Diagram Reference: 11
Gasket, exhaust inner cover
Diagram Reference: 12
Gasket, exhaust inner cover
Diagram Reference: 13
Outer cover, exhaust
Diagram Reference: 14
Nipple, hose
Diagram Reference: 15
Hose (l1500)
Diagram Reference: 16
Bolt, with washer
Diagram Reference: 17
Head, cylinder 1
Diagram Reference: 18
Gasket, cylinder head 1
Diagram Reference: 19
Bolt (682)
Diagram Reference: 20
Cover, cylinder head 1
Diagram Reference: 21
-
Diagram Reference: 22
Bolt, with washer
Diagram Reference: 23
Cover, thermostat
Diagram Reference: 24
Thermostat
Diagram Reference: 25
Gasket, cover
Diagram Reference: 26
Bolt, with washer
Diagram Reference: 27
Gasket, cylinder
Diagram Reference: 28
Plug, spark (b8hs-10)
Diagram Reference: 29
9470200247 (FOR CAR)
Plug, spark (br8hs-10)
Diagram Reference: 29
