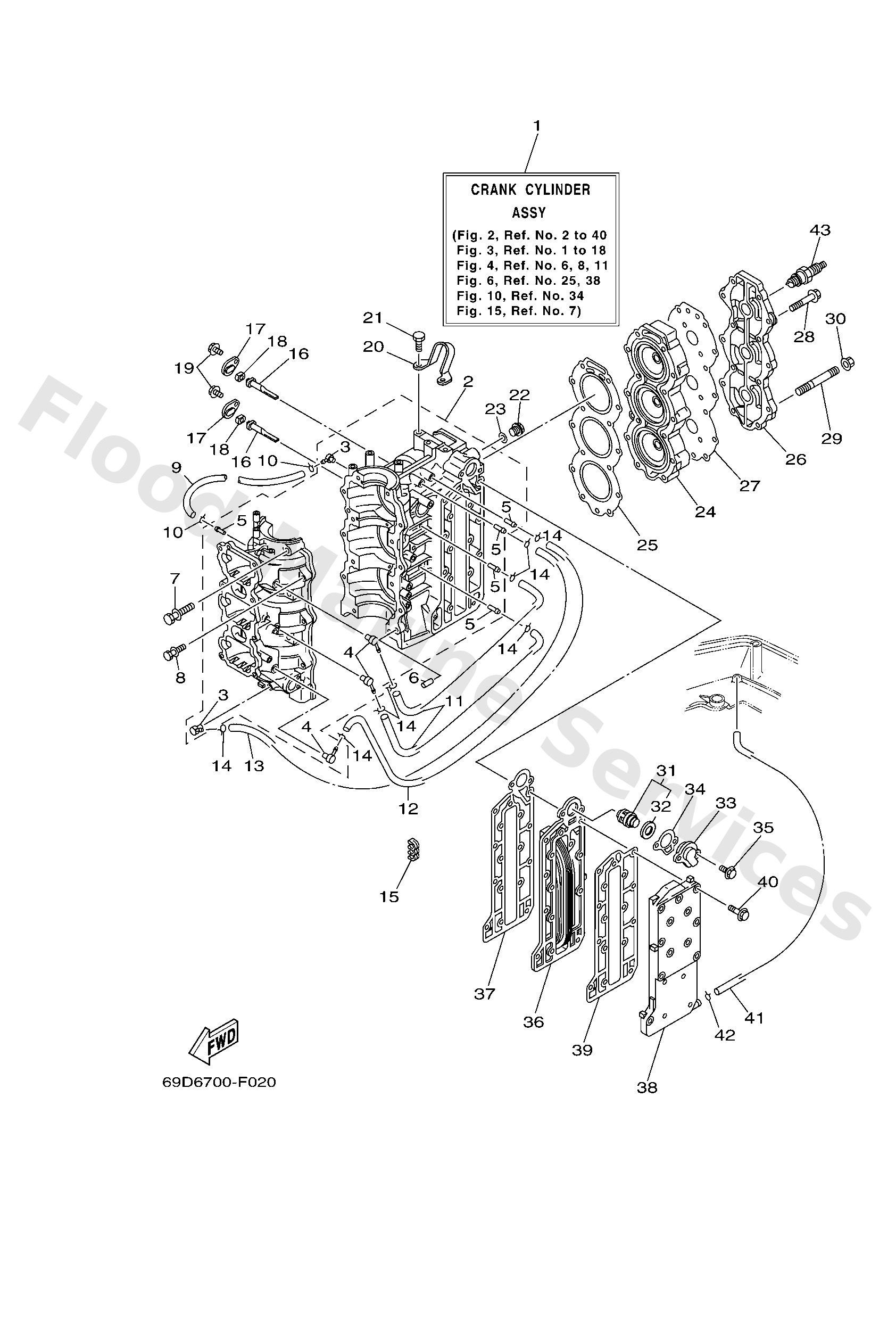

Diagram: CYLINDER & CRANKCASE

Diagram

Parts List

Crank cylinder assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Check valve assembly
Diagram Reference: 3
Check valve assembly
Diagram Reference: 4
Pipe, joint
Diagram Reference: 5
Pin, dowel (626)
Diagram Reference: 6
Bolt, with washer
Diagram Reference: 7
Bolt, with washer
Diagram Reference: 8
Hose (l390)
Diagram Reference: 9
Clip (655)
Diagram Reference: 10
Hose (l200)
Diagram Reference: 11
Hose (l390)
Diagram Reference: 12
Hose (l770)
Diagram Reference: 13
Clamp (6g5)
Diagram Reference: 15
Anode
Diagram Reference: 16
Cover, anode
Diagram Reference: 17
Grommet, anode
Diagram Reference: 18
Bolt, with washer
Diagram Reference: 19
Hanger, engine
Diagram Reference: 20
Bolt
Diagram Reference: 21
Plug, straight screw(62y)
Diagram Reference: 22
Gasket (663)
Diagram Reference: 23
Head, cylinder 1
Diagram Reference: 24
Gasket, cylinder head 1
Diagram Reference: 25
Cover, cylinder head 1
Diagram Reference: 26
Gasket, head cover 1
Diagram Reference: 27
Bolt, with washer
Diagram Reference: 28
Bolt, stud
Diagram Reference: 29
Nut
Diagram Reference: 30
Thermostat
Diagram Reference: 31
Seal, thermostat
Diagram Reference: 32
Cover, thermostat
Diagram Reference: 33
Gasket, cover
Diagram Reference: 34
Bolt, with washer
Diagram Reference: 35
Inner cover, exhaust
Diagram Reference: 36
Gasket, exhaust inner cover
Diagram Reference: 37
Outer cover, exhaust
Diagram Reference: 38
Gasket, exhaust outer cover
Diagram Reference: 39
Bolt, with washer
Diagram Reference: 40
Pipe 1
Diagram Reference: 41
Clip, pipe 6162435600
Diagram Reference: 42
Plug, spark (br8hs-10)
Diagram Reference: 43
