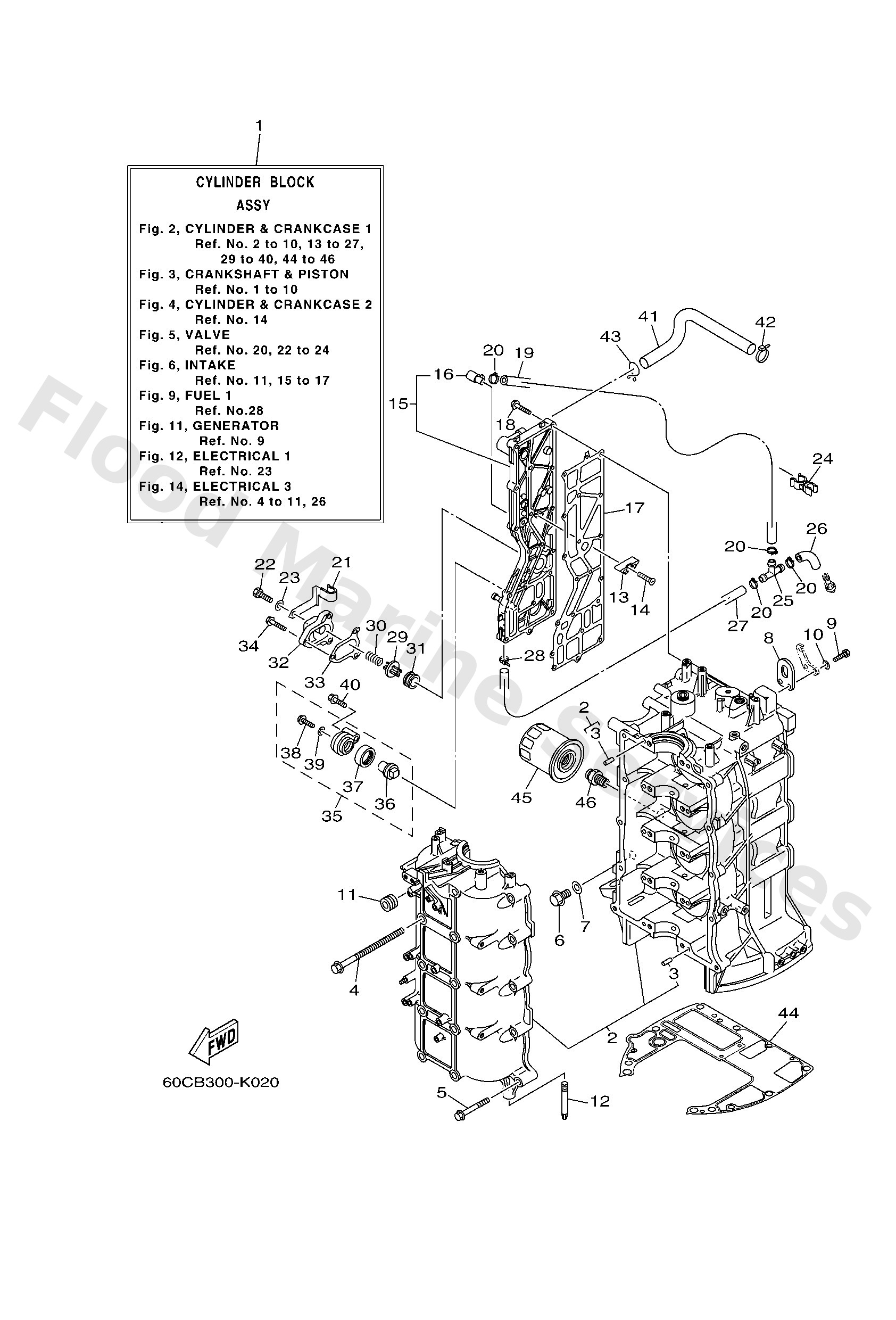

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

Cylinder block assembly (6d8 brg)
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Pin, dowel (614)
Diagram Reference: 3
Bolt, with washer
Diagram Reference: 4
Bolt, with washer
Diagram Reference: 5
Plug, straight screw(62y)
Diagram Reference: 6
Gasket (663)
Diagram Reference: 7
Hanger, engine
Diagram Reference: 8
Bolt(7u8)
Diagram Reference: 9
Washer, plain (646)
Diagram Reference: 10
Grommet(3aa)
Diagram Reference: 11
Guide 1
Diagram Reference: 12
Anode
Diagram Reference: 13
Screw, flat head(ga5)
Diagram Reference: 14
Outer cover, exhaust
Diagram Reference: 15
Nipple, hose
Diagram Reference: 16
Gasket, exhaust outer cover
Diagram Reference: 17
Bolt, with washer
Diagram Reference: 18
Hose (l360)
Diagram Reference: 19
Clamp
Diagram Reference: 20
Clamp
Diagram Reference: 21
Bolt(gh1)
Diagram Reference: 22
Clamp
Diagram Reference: 24
Pipe, joint
Diagram Reference: 25
Pipe 6
Diagram Reference: 26
Hose (l280)
Diagram Reference: 27
Valve, pressure control
Diagram Reference: 29
Spring, compression (688)
Diagram Reference: 30
Grommet (688)
Diagram Reference: 31
Cover 1
Diagram Reference: 32
Gasket
Diagram Reference: 33
Bolt, with washer
Diagram Reference: 34
Anode cover assembly
Diagram Reference: 35
Anode
Diagram Reference: 36
Grommet, anode
Diagram Reference: 37
Bolt (689)
Diagram Reference: 38
Gasket (6f5)
Diagram Reference: 39
Bolt, hexagon w/w deep recess
Diagram Reference: 40
Hose 1
Diagram Reference: 41
Clip
Diagram Reference: 43
Gasket, cylinder
Diagram Reference: 44
Element assembly, oil cleaner
Diagram Reference: 45
Bolt, union
Diagram Reference: 46
