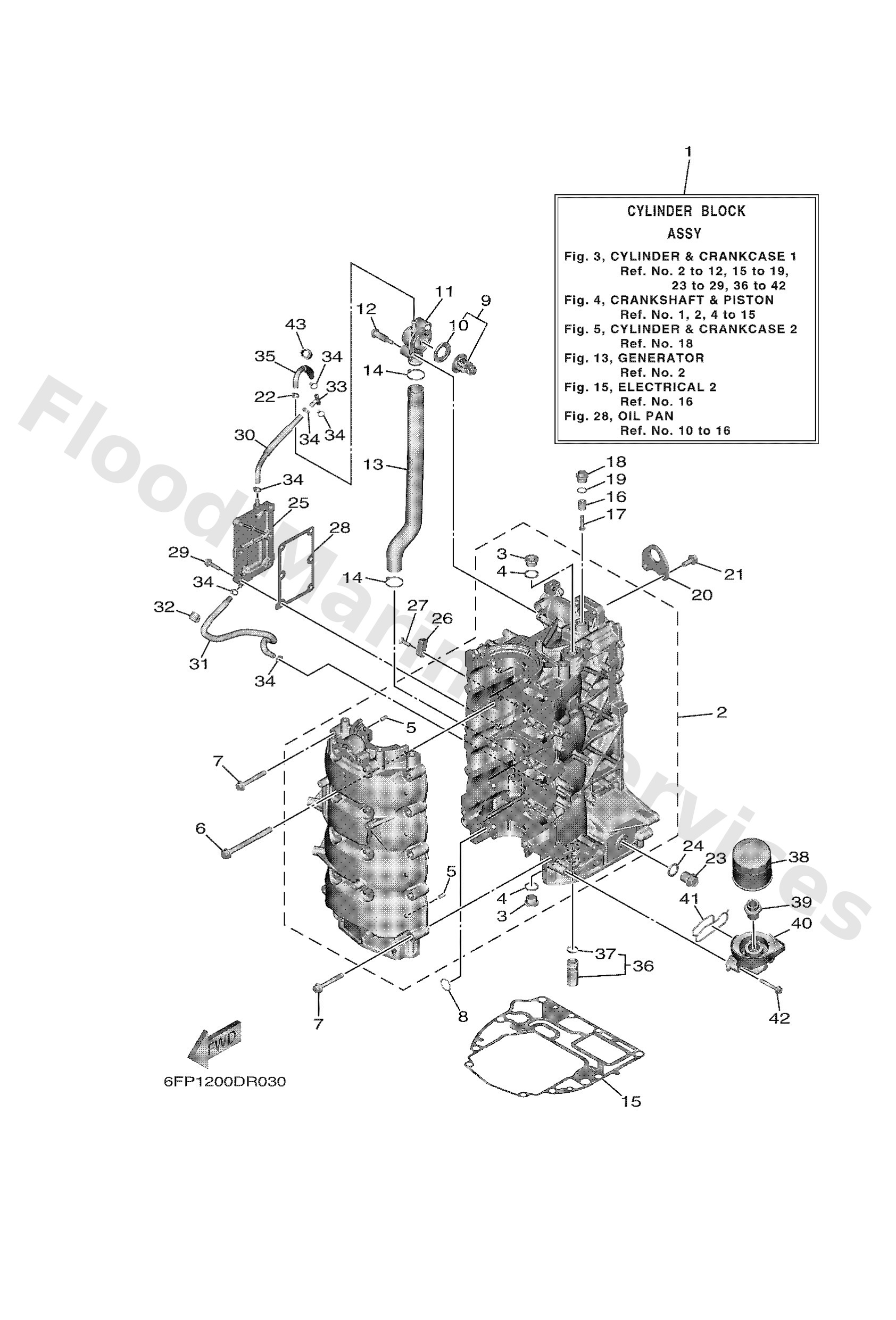

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

Cylinder block assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Plug, straight screw (33m)
Diagram Reference: 3
Gasket
Diagram Reference: 4
Pin, dowel (614)
Diagram Reference: 5
Bolt, with washer
Diagram Reference: 6
Bolt, flange
Diagram Reference: 7
O-ring
Diagram Reference: 8
Thermostat
Diagram Reference: 9
Seal, thermostat
Diagram Reference: 10
Cover, thermostat
Diagram Reference: 11
Bolt
Diagram Reference: 12
Hose 1
Diagram Reference: 13
Clamp(63m)
Diagram Reference: 14
Gasket, cylinder
Diagram Reference: 15
Anode
Diagram Reference: 16
Screw, panhead (a93)
Diagram Reference: 17
Plug, blind
Diagram Reference: 18
O-ring (6g8)
Diagram Reference: 19
Hanger, engine
Diagram Reference: 20
Bolt, flange deep recess
Diagram Reference: 21
Clamp
Diagram Reference: 22
Plug, straight screw
Diagram Reference: 23
Washer, plate (22f)
Diagram Reference: 24
Cover, air cleaner
Diagram Reference: 25
Anode
Diagram Reference: 26
Screw, countersunk
Diagram Reference: 27
Gasket, drain
Diagram Reference: 28
Bolt, flange
Diagram Reference: 29
Pipe 3
Diagram Reference: 30
Pipe 4
Diagram Reference: 31
Clamp
Diagram Reference: 32
Pipe, joint
Diagram Reference: 33
Pipe 5
Diagram Reference: 35
Relief valve assembly
Diagram Reference: 36
O-ring
Diagram Reference: 37
Element assembly, oil cleaner
Diagram Reference: 38
Bolt, union
Diagram Reference: 39
Connector
Diagram Reference: 40
Gasket
Diagram Reference: 41
Bolt, flange
Diagram Reference: 42
Clamp
Diagram Reference: 43
