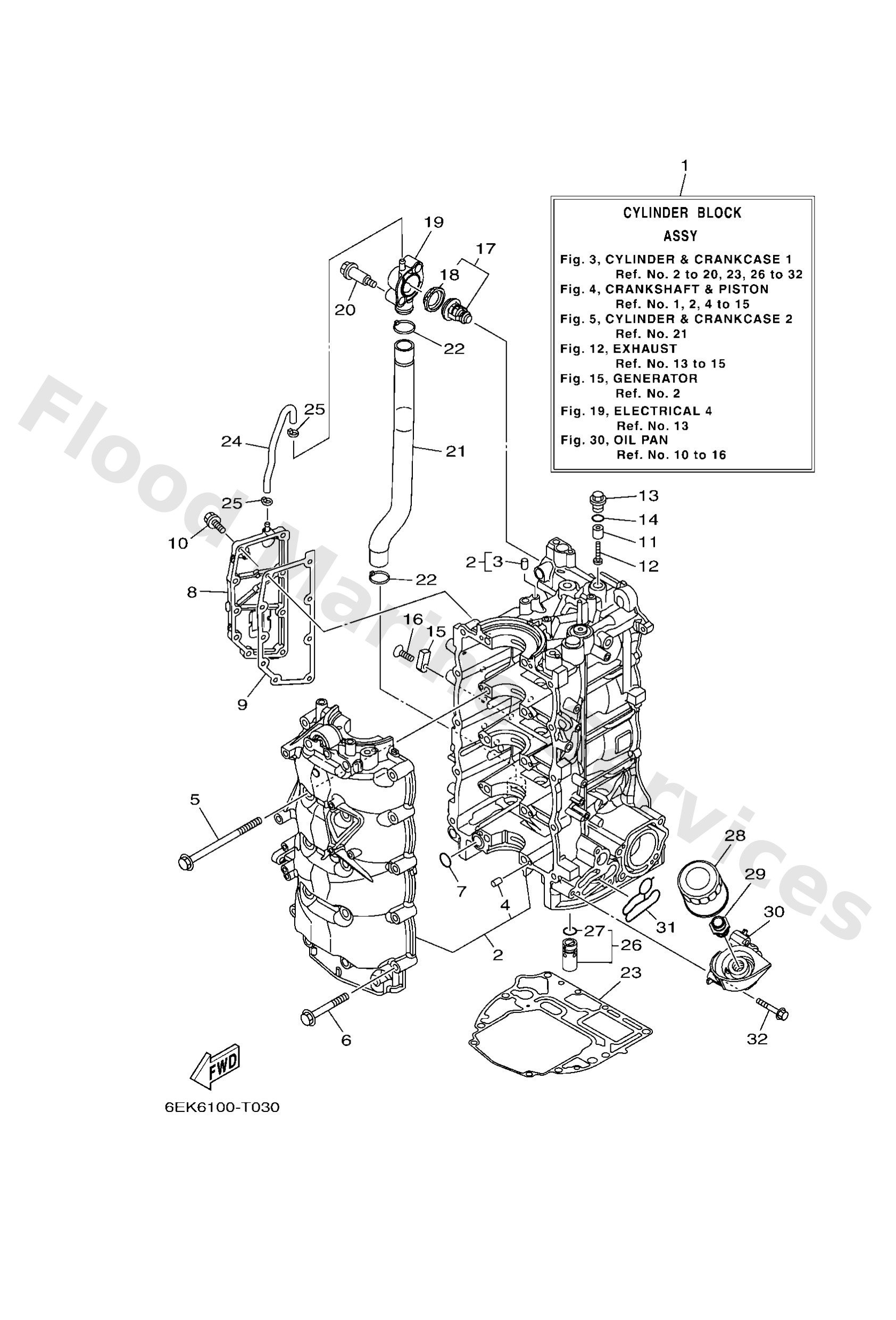

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

Cylinder block assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Pin, dowel
Diagram Reference: 3
Pin, dowel (614)
Diagram Reference: 4
Bolt, with washer
Diagram Reference: 5
Bolt, flange
Diagram Reference: 6
O-ring
Diagram Reference: 7
Cover, air cleaner
Diagram Reference: 8
Gasket, drain
Diagram Reference: 9
Bolt, flange
Diagram Reference: 10
Anode
Diagram Reference: 11
Screw, panhead (a93)
Diagram Reference: 12
Plug, blind
Diagram Reference: 13
O-ring (6g8)
Diagram Reference: 14
Anode
Diagram Reference: 15
Screw, countersunk
Diagram Reference: 16
Thermostat
Diagram Reference: 17
Seal, thermostat
Diagram Reference: 18
Cover, thermostat
Diagram Reference: 19
Bolt
Diagram Reference: 20
Hose 1
Diagram Reference: 21
Clamp(63m)
Diagram Reference: 22
Gasket, cylinder
Diagram Reference: 23
Pipe 3
Diagram Reference: 24
Clamp
Diagram Reference: 25
Relief valve assembly
Diagram Reference: 26
O-ring
Diagram Reference: 27
Element assembly, oil cleaner
Diagram Reference: 28
Bolt, union
Diagram Reference: 29
Connector
Diagram Reference: 30
Gasket
Diagram Reference: 31
Bolt, flange
Diagram Reference: 32
