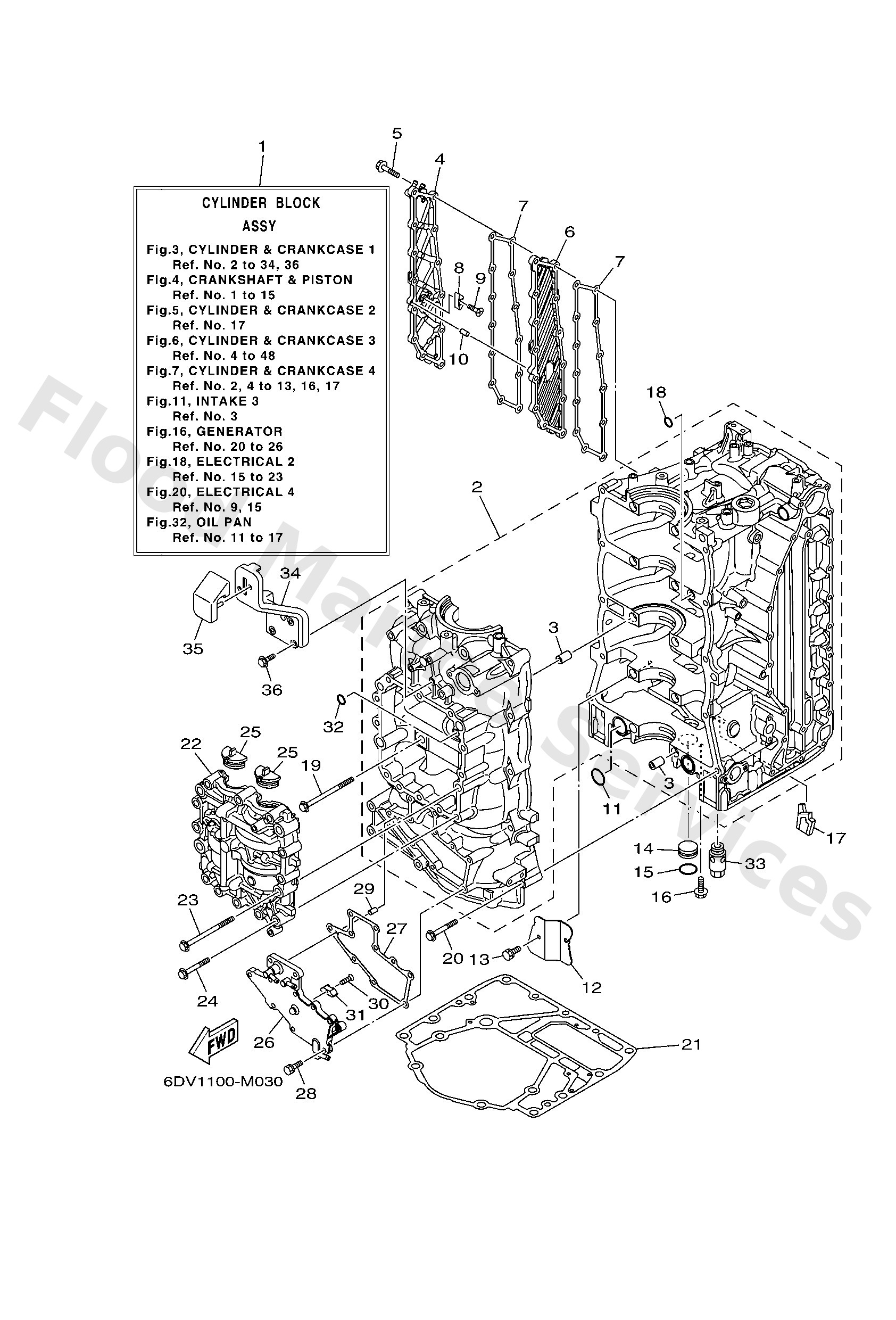

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

Cylinder block assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Pin, dowel
Diagram Reference: 3
Cover, air cleaner
Diagram Reference: 4
Bolt, washer based
Diagram Reference: 5
Cover 2
Diagram Reference: 6
Gasket, drain
Diagram Reference: 7
Anode
Diagram Reference: 8
Screw, flat head(ga5)
Diagram Reference: 9
Pin, spring
Diagram Reference: 10
O-ring (22f)
Diagram Reference: 11
Cover, oil pump
Diagram Reference: 12
Bolt, with washer
Diagram Reference: 13
Plug
Diagram Reference: 14
O-ring (7or)
Diagram Reference: 15
Bolt, with washer
Diagram Reference: 16
Grommet, water shut
Diagram Reference: 17
O-ring (7or)
Diagram Reference: 18
Bolt, flange
Diagram Reference: 19
Bolt, with washer
Diagram Reference: 20
Gasket, cylinder
Diagram Reference: 21
Balancer assembly
Diagram Reference: 22
Bolt, flange
Diagram Reference: 24
Seal, crank cover
Diagram Reference: 25
Cover, crankcase 1
Diagram Reference: 26
Gasket, crankcase cover 1
Diagram Reference: 27
Bolt, with washer
Diagram Reference: 28
O-ring
Diagram Reference: 32
Relief valve assembly
Diagram Reference: 33
Stay
Diagram Reference: 34
Damper
Diagram Reference: 35
Bolt, flange
Diagram Reference: 36
