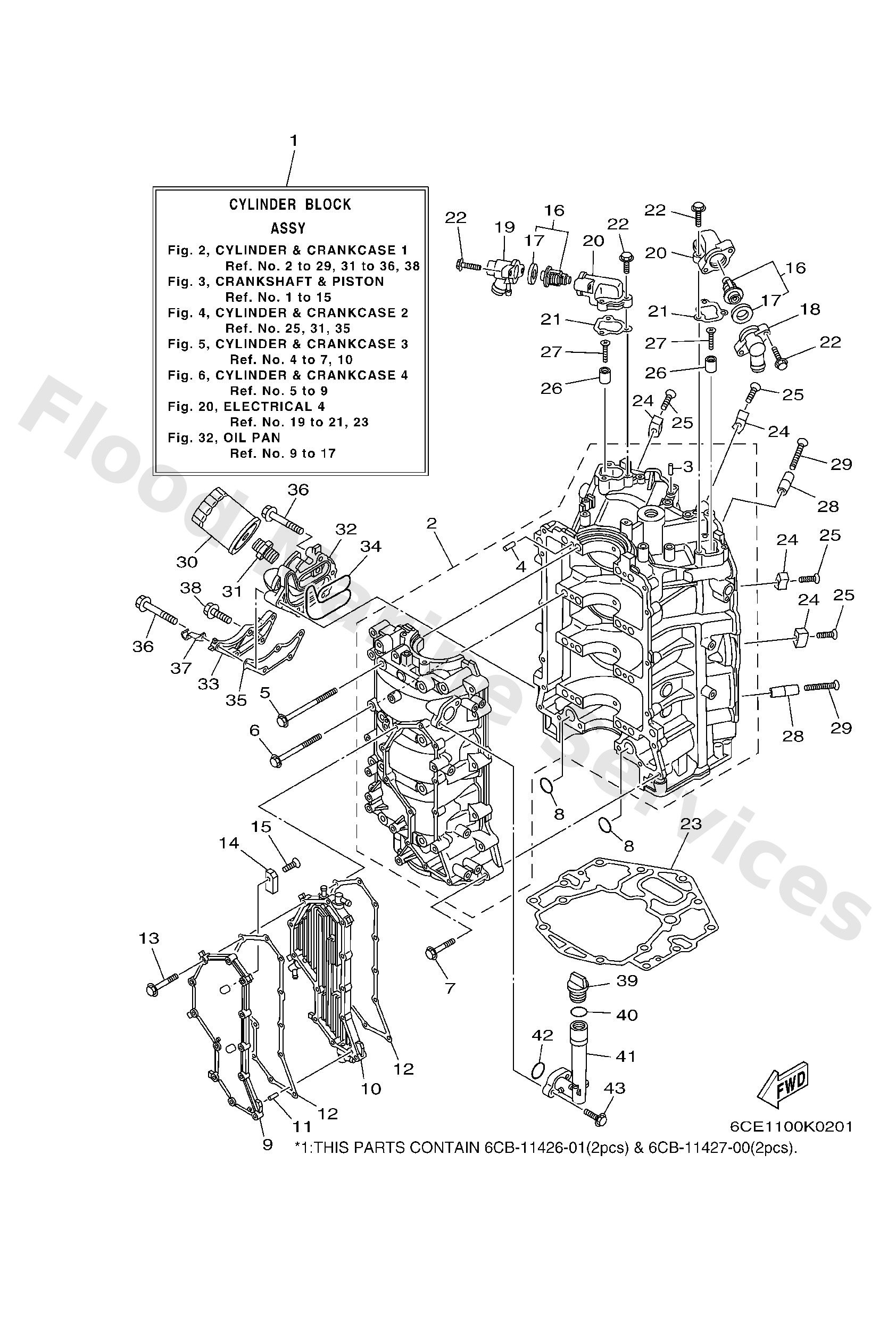

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

6CEW009B029S (Go to P/N)PE0-OM-110010)
Cylinder Block assembly
Diagram Reference: 1
6CEW151001 (Go to P/N)PE0-OM-110010)
Crankcase assembly
Diagram Reference: 2
Pin, dowel (614)
Diagram Reference: 3
Bolt
Diagram Reference: 5
Bolt 1
Diagram Reference: 6
Bolt, flange
Diagram Reference: 7
O-ring(36y)
Diagram Reference: 8
Cover, crankcase 1
Diagram Reference: 9
Cover, crankcase 2
Diagram Reference: 10
Pin, spring
Diagram Reference: 11
Gasket, crankcase cover 1
Diagram Reference: 12
Bolt, flange
Diagram Reference: 13
Anode
Diagram Reference: 14
Screw, countersunk
Diagram Reference: 15
Thermostat
Diagram Reference: 16
Seal, thermostat
Diagram Reference: 17
Cover, thermostat
Diagram Reference: 18
Cover, thermostat
Diagram Reference: 19
Cover, Housing
Diagram Reference: 20
Gasket, housing cover 1
Diagram Reference: 21
Bolt, flange
Diagram Reference: 22
Gasket, cylinder
Diagram Reference: 23
Anode 5
Diagram Reference: 24
Screw, flat head
Diagram Reference: 25
Anode
Diagram Reference: 26
Screw, countersunk
Diagram Reference: 27
Anode 4
Diagram Reference: 28
Screw flat head
Diagram Reference: 29
Element assembly, oil cleaner
Diagram Reference: 30
Bolt, union
Diagram Reference: 31
Connector
Diagram Reference: 32
Cover 1
Diagram Reference: 33
Gasket
Diagram Reference: 34
Gasket
Diagram Reference: 35
Bolt, flange
Diagram Reference: 36
Clamp
Diagram Reference: 37
Plug, oil
Diagram Reference: 39
O-ring
Diagram Reference: 40
Joint
Diagram Reference: 41
O-ring(1kt)
Diagram Reference: 42
6Ce-W009B-02-9S Cylinder Block assembly
Diagram Reference: 1
6Ce-W1510-01
Diagram Reference: 2
Bearing, thrust 1
Diagram Reference: 7
item_description
Diagram Reference: 15
