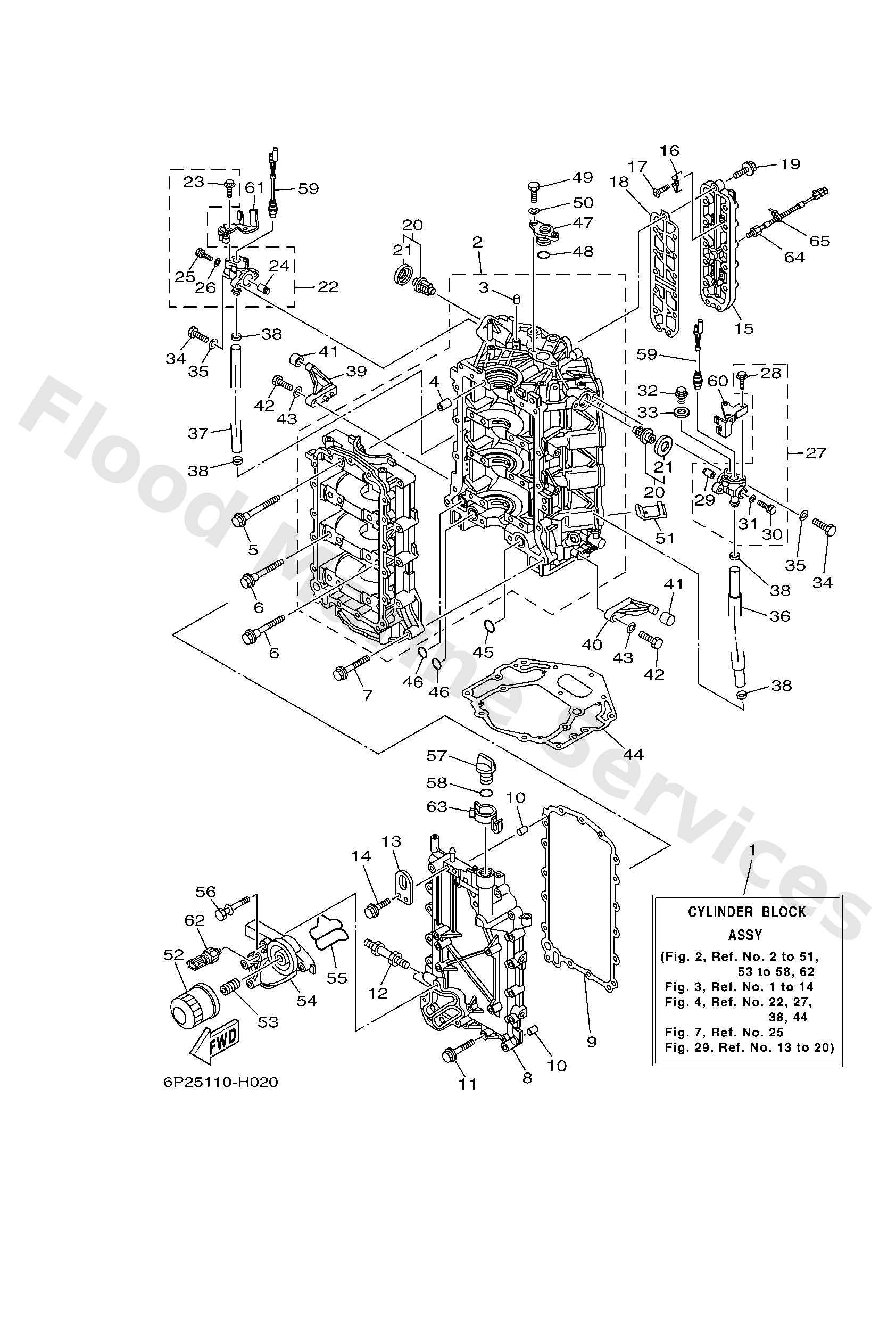

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

Cylinder block assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Pin, Dowel
Diagram Reference: 3
Pin, Dowel
Diagram Reference: 4
Bolt
Diagram Reference: 5
2
Diagram Reference: 6
Bolt, With Washer
Diagram Reference: 7
Cover, crankcase 1
Diagram Reference: 8
2
Diagram Reference: 9
Bolt, With Washer
Diagram Reference: 11
Bolt, stud
Diagram Reference: 12
2
Diagram Reference: 13
5
Diagram Reference: 14
Cover, joint
Diagram Reference: 15
1
Diagram Reference: 16
2
Diagram Reference: 17
Gasket, cover
Diagram Reference: 18
Bolt, With Washer
Diagram Reference: 19
Thermostat
Diagram Reference: 20
Seal, Thermostat
Diagram Reference: 21
Anode assembly
Diagram Reference: 22
Bolt
Diagram Reference: 23
Anode
Diagram Reference: 24
Screw, hexagon
Diagram Reference: 25
Gasket
Diagram Reference: 26
Anode assembly
Diagram Reference: 27
Plug, Straight Screw
Diagram Reference: 32
Gasket
Diagram Reference: 33
Bolt
Diagram Reference: 34
10
Diagram Reference: 35
Hose 1
Diagram Reference: 36
Hose 2
Diagram Reference: 37
Clamp
Diagram Reference: 38
Stopper
Diagram Reference: 39
Stopper
Diagram Reference: 40
Damper, upper mount rubber
Diagram Reference: 41
Gasket, cylinder
Diagram Reference: 44
O-Ring
Diagram Reference: 45
O-Ring
Diagram Reference: 46
2
Diagram Reference: 47
O-Ring
Diagram Reference: 48
Bolt
Diagram Reference: 49
Grommet, Water Shut
Diagram Reference: 51
Element assembly, oil cleaner
Diagram Reference: 52
Bolt, Union
Diagram Reference: 53
Connector
Diagram Reference: 54
Gasket
Diagram Reference: 55
Bolt, With Washer
Diagram Reference: 56
Plug, Oil
Diagram Reference: 57
O-Ring
Diagram Reference: 58
Thermo Switch Assy
Diagram Reference: 59
Plate
Diagram Reference: 60
Plate 2
Diagram Reference: 61
Sender, Oil Pressure
Diagram Reference: 62
Clamp
Diagram Reference: 63
Sensor, knock
Diagram Reference: 64
