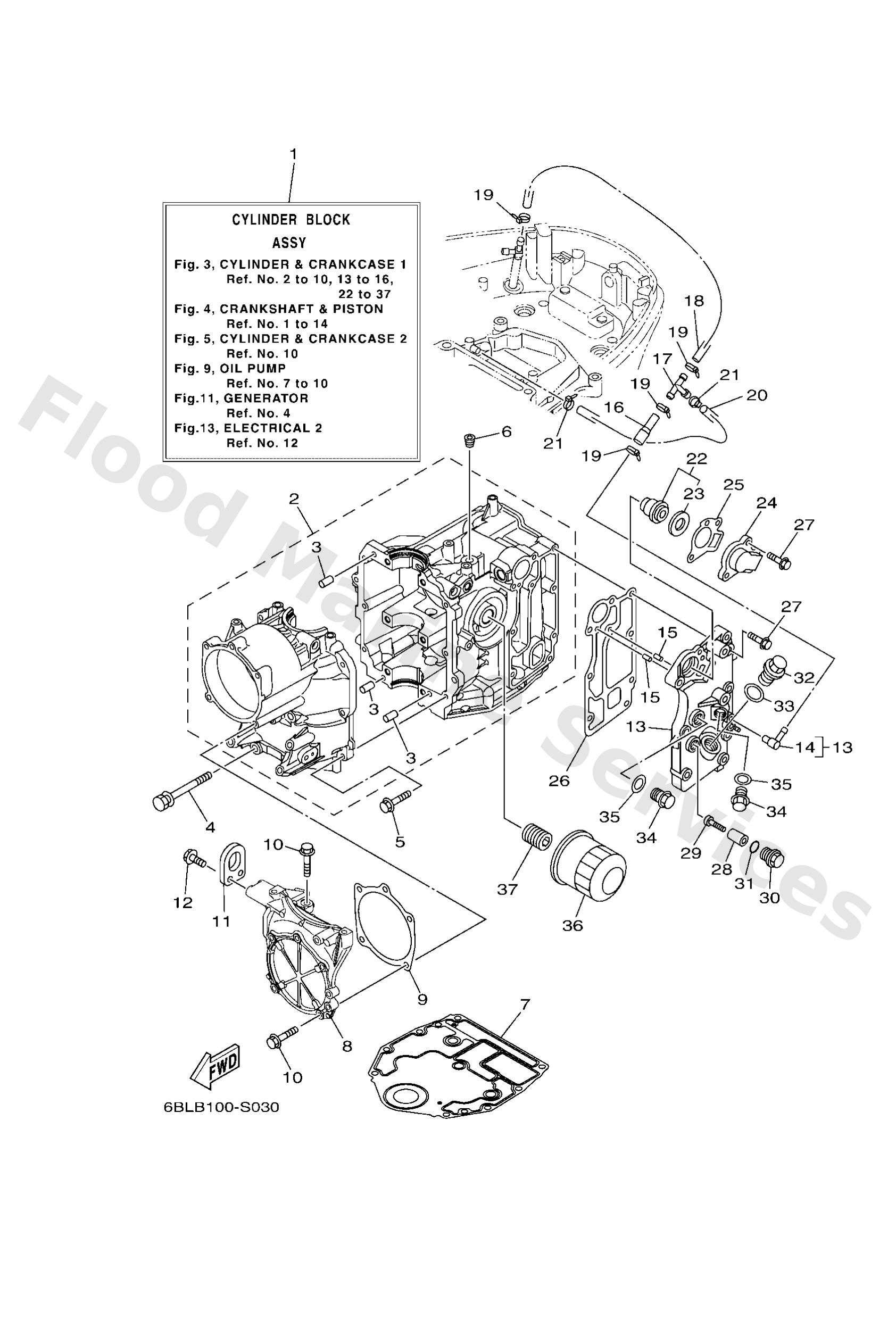

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

Cylinder block assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Pin, dowel (614)
Diagram Reference: 3
Bolt, with washer(62y)
Diagram Reference: 4
Bolt, with washer(61b)
Diagram Reference: 5
Plug, taper screw
Diagram Reference: 6
Gasket, cylinder
Diagram Reference: 7
Crankcase 2
Diagram Reference: 8
Seal
Diagram Reference: 9
Hanger, engine
Diagram Reference: 11
Bolt, hexagon w/w deep recess
Diagram Reference: 12
Outer cover, exhaust
Diagram Reference: 13
Nipple, hose
Diagram Reference: 14
Pin, dowel (688)
Diagram Reference: 15
Pipe 1
Diagram Reference: 16
Pipe, joint
Diagram Reference: 17
Hose (l420)
Diagram Reference: 18
Clamp
Diagram Reference: 19
Hose (l1500)
Diagram Reference: 20
Thermostat
Diagram Reference: 22
Seal, thermostat
Diagram Reference: 23
Cover, thermostat
Diagram Reference: 24
Gasket, cover
Diagram Reference: 25
Gasket, exhaust outer cover
Diagram Reference: 26
Bolt, with washer
Diagram Reference: 27
Anode
Diagram Reference: 28
Screw, panhead (a93)
Diagram Reference: 29
Plug, blind
Diagram Reference: 30
O-ring (6g8)
Diagram Reference: 31
Plug, straight screw
Diagram Reference: 32
Washer, plate (22f)
Diagram Reference: 33
Plug, straight screw(62y)
Diagram Reference: 34
Gasket (663)
Diagram Reference: 35
Element assembly, oil cleaner
Diagram Reference: 36
Bolt, union
Diagram Reference: 37
