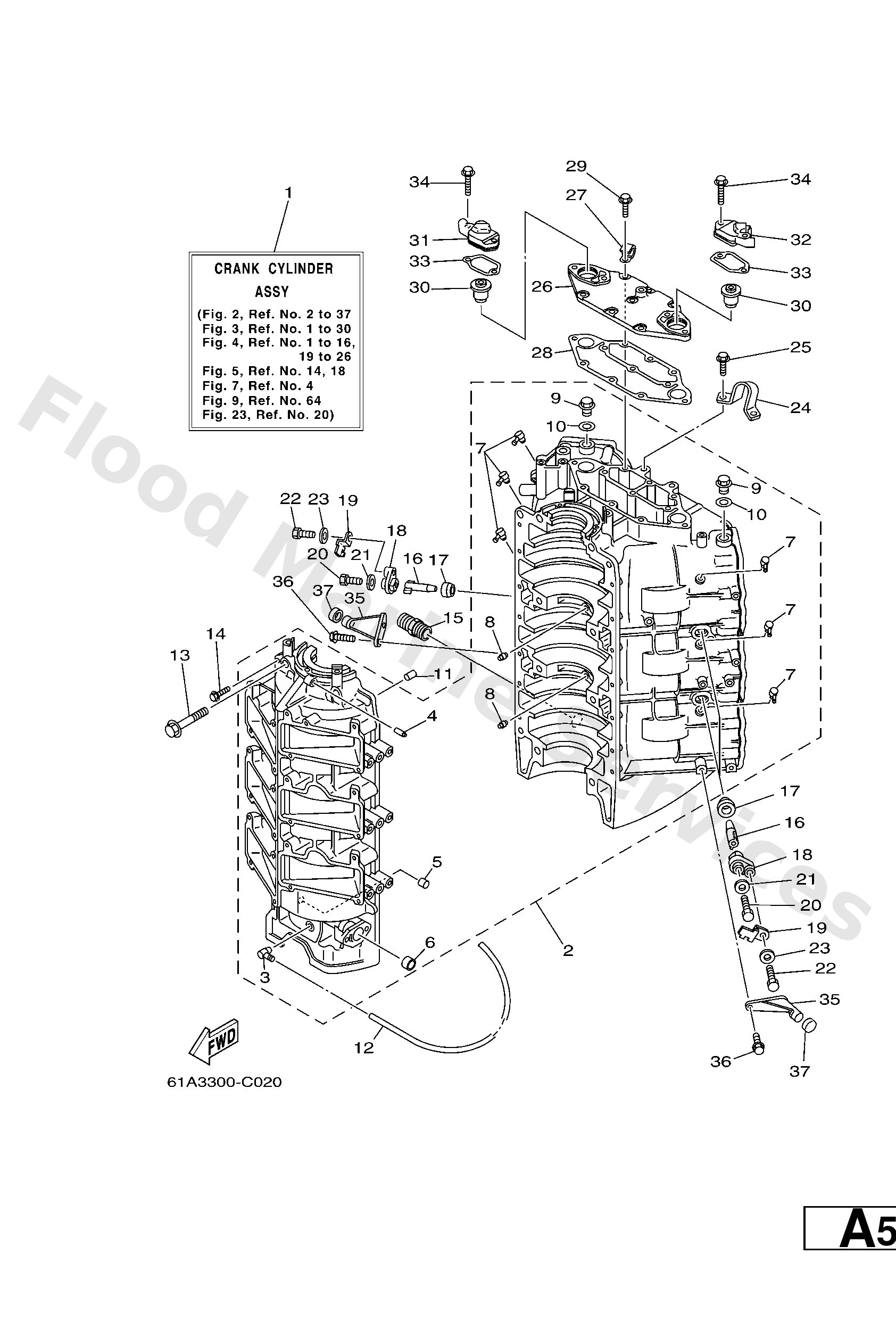

Diagram: CYLINDER & CRANKCASE 1

Diagram

Parts List

Crank Cylinder assembly
Diagram Reference: 1
Crankcase assembly
Diagram Reference: 2
Nipple, hose
Diagram Reference: 3
Pipe, joint
Diagram Reference: 4
Bush, bimetal formed(6r3)
Diagram Reference: 5
Bush, formed(61a)
Diagram Reference: 6
Lock, bearing
Diagram Reference: 8
Plug, straight screw(62y)
Diagram Reference: 9
Gasket (663)
Diagram Reference: 10
Pin, dowel (626)
Diagram Reference: 11
Hose (l770)
Diagram Reference: 12
Bolt, washer based(61a)
Diagram Reference: 13
Bolt, with washer
Diagram Reference: 14
Joint, hose
Diagram Reference: 15
Anode
Diagram Reference: 16
Grommet, anode
Diagram Reference: 17
Cover, anode
Diagram Reference: 18
Plate
Diagram Reference: 19
Bolt, hexagon
Diagram Reference: 20
Washer, plain (646)
Diagram Reference: 21
Bolt(62y)
Diagram Reference: 22
Washer, plain (646)
Diagram Reference: 23
Hanger, engine
Diagram Reference: 24
Bolt, with washer
Diagram Reference: 25
Cover
Diagram Reference: 26
Clamp
Diagram Reference: 27
Gasket 1
Diagram Reference: 28
Bolt, with washer
Diagram Reference: 29
Thermostat
Diagram Reference: 30
-
Diagram Reference: 31
-
Diagram Reference: 32
Gasket, cover
Diagram Reference: 33
Bolt, with washer
Diagram Reference: 34
Stopper
Diagram Reference: 35
Damper, upper mount rubber
Diagram Reference: 37
