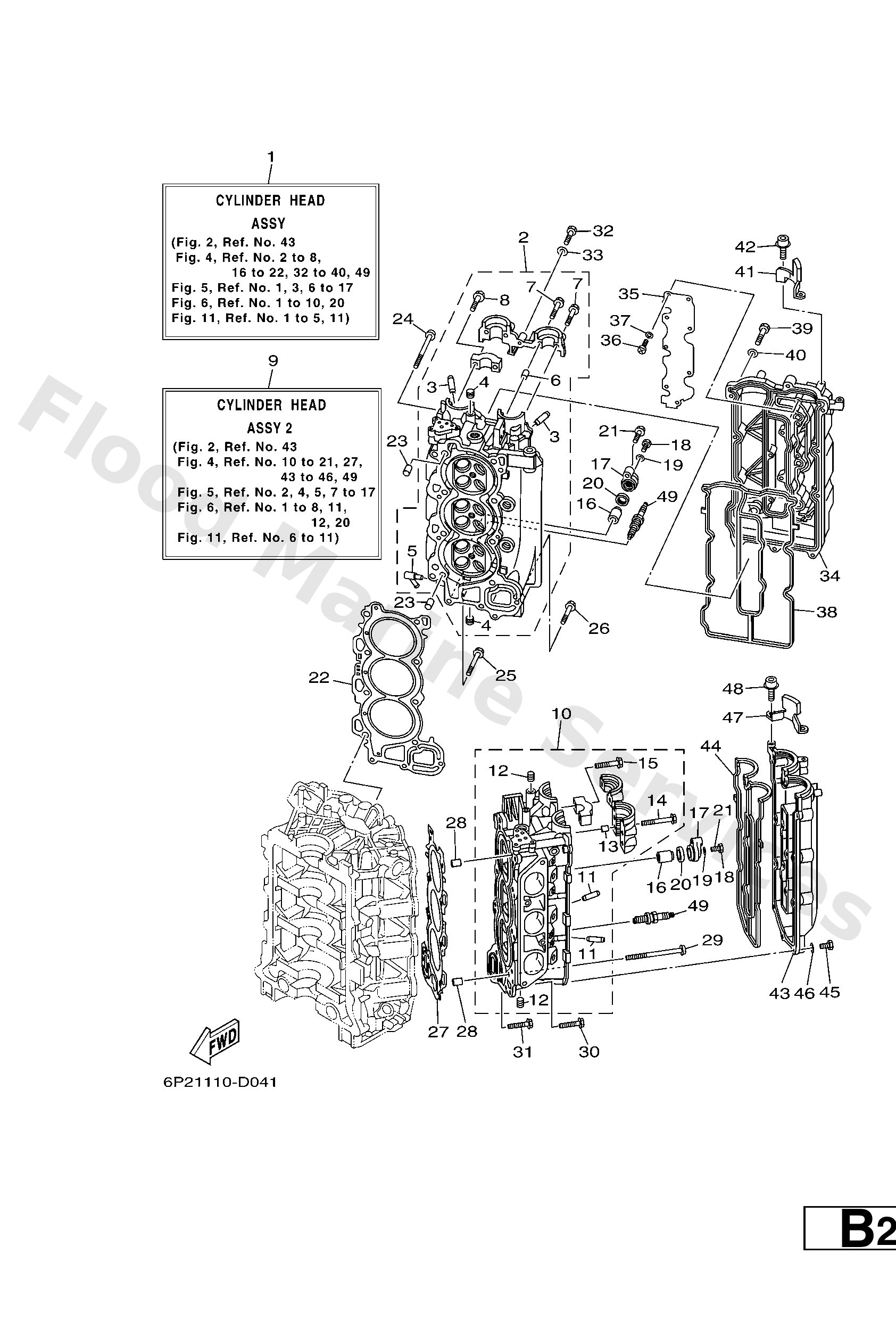

Diagram: CYLINDER & CRANKCASE 2

Diagram

Parts List

6P2W009A001S (Go to P/N ) PE0-OM-100020)
Cylinder head complete
Diagram Reference: 1
Cylinder head assembly
Diagram Reference: 2
4
Diagram Reference: 3
5
Diagram Reference: 4
3
Diagram Reference: 5
Pin, Dowel
Diagram Reference: 6
Bolt, With Washer
Diagram Reference: 7
Bolt, With Washer
Diagram Reference: 8
6P2W009C001S (Go to P/N ) PE0-OM-100020)
Cylinder head 2 complete
Diagram Reference: 9
Cylinder head assembly 2
Diagram Reference: 10
Bolt/Washer-Cam Caps
Diagram Reference: 14
68V1132501 (Go to P/N ) PE0-OM-100020)
Anode
Diagram Reference: 16
69J113270094 (Go to P/N ) PE0-OM-100020)
4
Diagram Reference: 17
9707506020 (Go to P/N ) PE0-OM-100020)
ボルト
Diagram Reference: 18
9299506600 (Go to P/N ) PE0-OM-100020)
10
Diagram Reference: 19
67F1132800 (Go to P/N ) PE0-OM-100020)
5
Diagram Reference: 20
Bolt, With Washer
Diagram Reference: 21
Gasket, cylinder head 1
Diagram Reference: 22
4
Diagram Reference: 23
Screw, flat fillister
Diagram Reference: 24
Bolt, With Washer
Diagram Reference: 25
Bolt, With Washer
Diagram Reference: 26
Gasket, cylinder head 2
Diagram Reference: 27
Bolt
Diagram Reference: 32
Cover, cylinder head 1
Diagram Reference: 34
Plate, breather 3
Diagram Reference: 35
Screw, Pan Head
Diagram Reference: 36
Washer
Diagram Reference: 37
Gasket, head cover 1
Diagram Reference: 38
Guide 1
Diagram Reference: 41
Bolt, hexagon socket head
Diagram Reference: 42
Cover, cylinder head 2
Diagram Reference: 43
Gasket, head cover 2
Diagram Reference: 44
Guide
Diagram Reference: 47
Plug, Spark (Ngk Lfr6A-11)
Diagram Reference: 49
51
Pin,Upper Shock Mount
Diagram Reference: 4
2
Diagram Reference: 50
